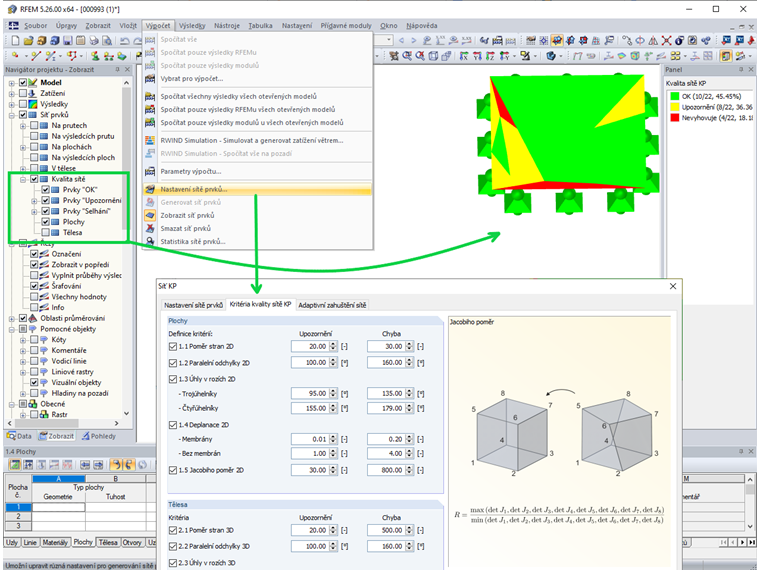

Výsledek může uživatel zobrazit graficky. Tři různé úrovně kvality jsou zobrazeny v různých barvách. Všechny hodnoty kontrolovaných kritérií může uživatel upravovat a přizpůsobovat tak jednotlivým potřebám.
Tato volba slouží k lepšímu vyhodnocení sítě konečných prvků, například k nalezení oblastí s potřebným zahuštěním sítě, ale neměla by nahradit inženýrskou kontrolu sítě konečných prvků uživatelem.
Ing. Lex je zodpovědný za vývoj produktů pro skleněné konstrukce a za zajištění kvality programu RFEM. V rámci technické podpory pečuje o zákazníky.
Databáze znalostí
Projekt zákazníka
Projekt zákazníka
Databáze znalostí
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
Pokud je zaškrtávací políčko 'Počet přírůstků zatížení' deaktivováno, počet přírůstků zatížení se v programu RFEM stanoví automaticky, aby bylo možné efektivně řešit nelineární úlohy.
Použitá metoda je založena na heuristickém algoritmu.
Daná funkce umožňuje automaticky zjemnit síť konečných prvků na plochách. Zahuštění sítě je postupné. V každém kroku se po vyhodnocení numerické chyby u předchozího kroku vytvoří nová siť konečných prvků. Při vyhodnocení numerické chyby se vychází z výsledků na plošných prvcích a ze Zienkiewiczovy a Zhuovy energetické formulace.
Vyhodnocení chyby se provádí pro lineární statickou analýzu. Vybereme zatěžovací stav (nebo kombinaci zatížení), pro který se vygeneruje síť konečných prvků. Síť konečných prvků se pak použije pro všechny výpočty.
Řešič rovnic obsahuje optimalizovaný generátor sítě konečných prvků a podporuje nejnovější vícejádrové procesory a 64-bitovou technologii. Protože řešič využívá několika procesorů, umožňuje paralelní výpočty lineárních zatěžovacích stavů a kombinací bez požadavků na dodatečnou operační paměť (RAM): Matici tuhosti je nutné vytvořit pouze jednou. 64-bitová technologie a rozšířené možnosti paměti RAM umožňují tímto rychlým a účinným řešičem rovnic spočítat i složité konstrukční systémy.
Průběh deformace lze sledovat během výpočtu na grafu. Lze tak snadno vyhodnocovat konvergenční chování.
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM, například izotropní plasticitu, ortotropní plasticitu, izotropní poškození).
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Časově závislá analýza (TDA) umožňuje zohlednit v programu RFEM časově závislé chování materiálu u prutů. Dlouhodobé účinky, jako je dotvarování, smršťování a stárnutí, mohou v konstrukci ovlivnit průběh vnitřních sil.
Addon
Addon Form-finding hledá optimální tvar prutů zatížených normálovými silami a plošných modelů zatížených na tah. Tvar je dán rovnováhou mezi normálovou silou v prutu resp. membránovým napětím a existujícími okrajovými podmínkami.
Addon
Addon Geotechnická analýza pro RFEM vytvoří na základě charakteristik zemních sond těleso pro analyzované podloží. Přesné stanovení základových poměrů výrazně ovlivňuje kvalitu statického výpočtu budov.
Addon
Addon Model budovy pro RFEM umožňuje definovat a upravovat budovu pomocí podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky.
Addon
Dvoudílný addon Optimalizace & odhad nákladů/ Odhad emisí CO2 hledá vhodné parametry pro parametrické modely a bloky pomocí umělé inteligence (AI) optimalizace rojem částic (PSO) pro splnění běžných optimalizačních kritérií. Kromě toho tento addon odhaduje náklady modelu nebo emise CO2 zadáním jednotkových nákladů nebo emisí podle definice materiálu pro statický model.
Addon
Addon Vícevrstvé plochy umožňuje uživateli zadávat vícevrstvé skladby ploch. Výpočet lze provést se zohledněním smykového spřažení nebo bez něj.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
Addon
Addon Posouzení hliníkových konstrukcí umožňuje posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
