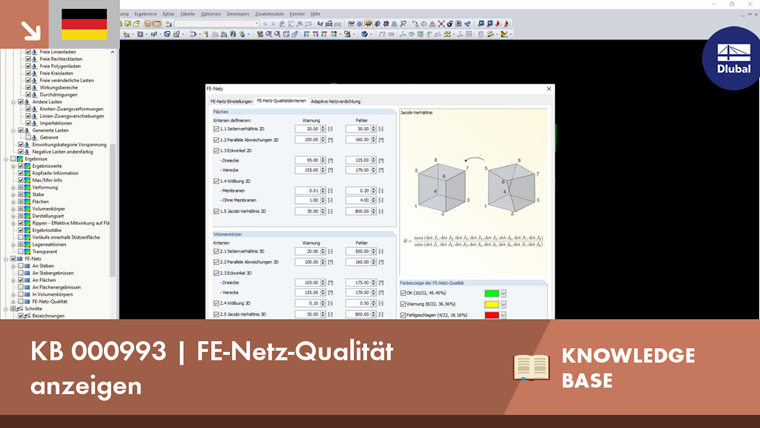

FE-Netz-Qualität anzeigen
Fachbeitrag

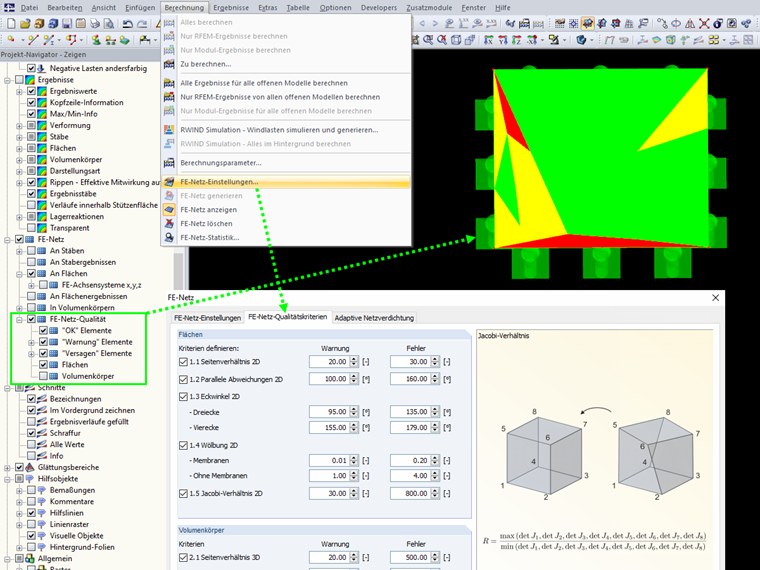

Als Hilfsmittel bei statischen Berechnungen von flächigen Bauteilen besteht in RFEM die Möglichkeit der Anzeige der FE-Netz-Qualität. Hierbei wird eine interne Kontrolle der erzeugten FE-Elemente für definierte Kriterien durchgeführt.
Das Ergebnis kann durch den Anwender graphisch dargestellt werden. Es werden dabei drei verschiedene Stufen der Qualität farblich unterschiedlich angezeigt. Alle Werte der geprüften Kriterien sind durch den User editierbar und somit auf die Bedürfnisse jedes einzelnen einstellbar.
Diese Option dient zur besseren Beurteilung des FE-Netzes, um beispielsweise Bereiche mit benötigten FE-Netzverdichtungen zu finden, sollte jedoch nicht die ingenieurmäßige Kontrolle des FE-Netzes durch den Anwender ersetzen.
Autor
Dipl.-Ing. (FH) Ulrich Lex
Product Engineering & Customer Support
Herr Lex betreut die Entwicklung im Glasbau und sorgt für die Qualitätssicherung des Programms RFEM. Zudem ist er im Kundensupport aktiv.
