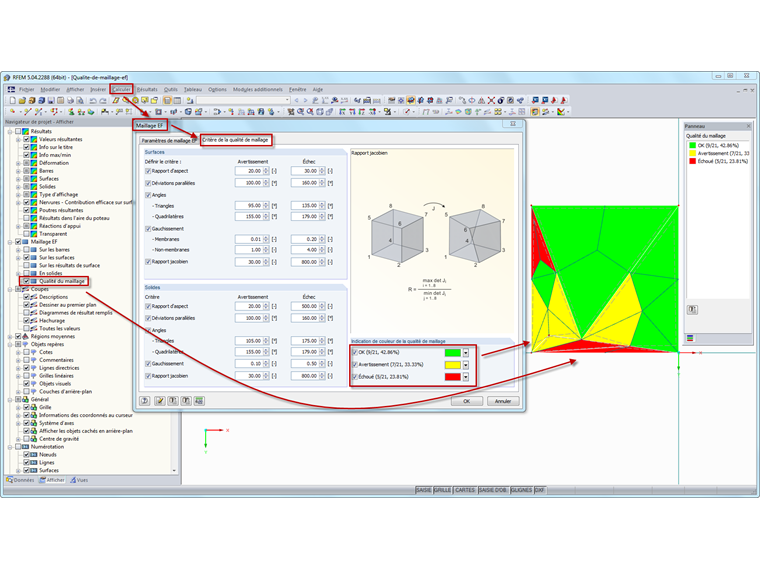

Le résultat peut être affiché graphiquement. Il sera affiché dans trois couleurs différentes pour illustrer les différents degrés de qualité. Les valeurs des critères peuvent être modifiées et donc adaptées en fonction de vos besoins.
Cette option est utilisée pour mieux évaluer le maillage EF. Par exemple, elle peut identifier les zones incluant les raffinements de maillage EF souhaités. Elle ne doit cependant pas remplacer le contrôle technique du maillage EF effectué par l'utilisateur.
M. Lex est responsable du développement de produits pour les structures en verre et de l'assurer de la qualité du programme RFEM. Il fournit également un support technique pour nos clients.
Webinaire
Webinaire
Base de connaissance
Base de connaissance
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
Si la case 'Nombre d'incréments de charge' est décochée, le nombre d'incréments de charge sera déterminé automatiquement dans RFEM pour résoudre les tâches non linéaires efficacement.
La méthode utilisée est basée sur un algorithme heuristique.
Cette fonctionnalité permet de raffiner automatiquement le maillage EF sur les surfaces. Le raffinement du maillage est effectué graduellement. À chaque étape, un nouveau maillage EF est créé en fonction de l'évaluation des erreurs numériques de l'étape précédente. L'erreur numérique est évaluée à partir des résultats des éléments de surface et à partir de l’estimateur d’erreur de Zienkiewicz-Zhu.
Les erreurs sont évaluée pour un calcul de structure linéaire. Un cas de charge ou une combinaison de charges est sélectionné, puis le maillage EF est généré pour ce cas ou cette combinaison. Ce maillage EF est ensuite utilisé pour tous les calculs.
Le moteur de calcul offre une mise en réseau optimisé et est adapté au multi-processeur de la technologie de 64 bits. Il permet de calculer parallèlement des cas de charge linéaires et des combinaisons de charges par plusieurs processeurs sans trop solliciter la mémoire : La matrice de rigidité ne doit être déterminée qu'une seule fois. La technologie de 64 bits et les options étendues de mémoire RAM permettent de calculer même les grands systèmes avec le solveur direct et rapide d'équation.
L'évolution de la déformation est affichée dans un diagramme lors du calcul. Cela permet une bonne évaluation du comportement de convergence.
Logiciel de base
La nouvelle génération de logiciels aux éléments finis est utilisée pour le calcul de structures composées de barres, de surfaces et de solides.
Module complémentaire
Le module complémentaire Comportement non linéaire de matériau vous permet de considérer les non-linéarités de matériau dans RFEM, par exemple plastique isotrope, plastique orthotrope, endommagement isotrope.
Module complémentaire
Le module complémentaire Stabilité de la structure permet d'effectuer l'analyse de stabilité des structures. Il détermine les facteurs de charge critiques et les modes de stabilité correspondants.
Module complémentaire
Le module complémentaire Analyse des phases de construction (CSA) vous permet de considérer le processus de construction de structures (barres, surfaces et solides) dans RFEM.
Module complémentaire
Grâce au module complémentaire Analyse en fonction du temps (TDA), il est possible de considérer le comportement des matériaux de barres en fonction du temps. Les effets à long terme tels que le fluage, le retrait et le vieillissement peuvent influencer la distribution des efforts internes en fonction de la structure.
Module complémentaire
Le module complémentaire Recherche de forme détermine la forme optimale des barres soumises à des forces axiales et des éléments surfaciques sollicités en traction. La forme est déterminée par l'équilibre entre l'effort axial de la barre ou la contrainte de membrane et les conditions aux limites existantes.
Module complémentaire
Le module complémentaire Analyse géotechnique se base sur les propriétés d'échantillons de sol pour déterminer la masse de sol à analyser dans RFEM. La détermination précise des conditions du sol affecte considérablement la qualité de calcul d'une structure.
Module complémentaire
Le module complémentaire de RFEM Modèle de bâtiment vous permet de définir et de manipuler un bâtiment à l'aide d'étages. Vous avez la possibilité a posteriori d'ajuster les étages de plusieurs façons. Les informations sur les étages et l'ensemble du modèle (centre de gravité) sont affichés graphiquement et sous forme de tableaux.
Module complémentaire
D'une part, le module complémentaire en deux parties Optimisation & estimation des coûts/émissions de CO2 identifie les paramètres appropriés pour les modèles paramétrés et les blocs grâce à la technologie de l'intelligence artificielle (IA) d'optimisation par essaims particulaires (PSO) afin de respecter les critères d'optimisation basiques. De plus, ce module complémentaire estime les coûts du modèle ou les émissions de CO2 en spécifiant les coûts unitaires ou les émissions par définition de matériau pour le modèle structurel.
Module complémentaire
Le module complémentaire Surfaces multi-couches permet à l'utilisateur de définir des structures à surface multicouches. Le calcul peut être effectué avec ou sans couplage de cisaillement.
Module complémentaire
Le module complémentaire Analyse contrainte-déformation permet d'effectuer une analyse générale des contraintes en calculant les contraintes existantes et en les comparant aux contraintes limites.
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications selon les normes internationales. Vous pouvez effectuer des vérifications de barres, de surfaces et de poteaux, ainsi que des analyses de poinçonnement et de déformation.
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Module complémentaire
Le module complémentaire Vérification du bois permet d'effectuer les vérifications à l'état limite ultime, à l'état limite de service et de la résistance au feu des barres en bois selon diverses normes.
Module complémentaire
Le module complémentaire de RFEM Vérification de la maçonnerie vous permet de calculer la maçonnerie à l'aide de la méthode des éléments finis. Cette solution a été développée dans le cadre du projet de recherche DDMaS - Digitizing the Design of Masonry Structures (numérisation de la vérification de structures en maçonnerie). Le modèle de matériau représente le comportement non linéaire de la combinaison brique-mortier sous forme de macro-modélisation.
Module complémentaire
Le module complémentaire Vérification de l'aluminium permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en aluminium selon diverses normes.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Module complémentaire
Le module complémentaire Assemblages acier pour RFEM vous permet d'analyser les assemblages acier à l'aide d'un modèle EF. La modélisation s'exécute de manière entièrement automatique en arrière-plan et peut être contrôlée via la saisie simple et familière des composants.
