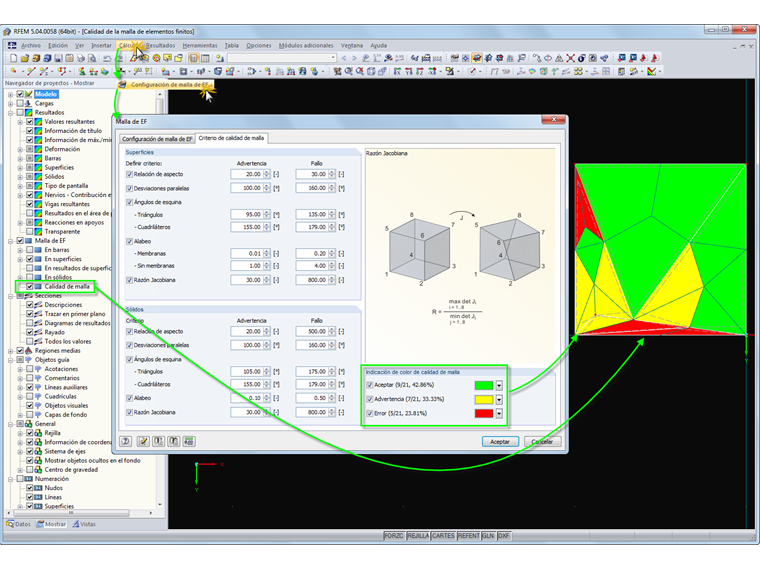

puede mostrar el resultado gráficamente. Se mostrará en tres colores diferentes para ilustrar los niveles distintos de calidad. Puede editar todos los valores de los criterios y así ajustarlos a sus necesidades individuales.
Esta opción sirve para mejorar la evaluación de la malla de elementos finitos (EF), por ejemplo para encontrar áreas con refinamientos de malla de EF necesitados. Sin embargo, esto no debería reemplazar la verificación de la malla de EF por parte de un ingeniero.
El Sr. Lex es responsable del desarrollo de productos para estructuras de vidrio y del control de calidad del programa RFEM. También proporciona soporte técnico para nuestros clientes.
Seminario web
Seminario web
Formación en línea
Formación en línea
Base de datos de conocimientos
Proyecto de cliente
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Base de datos de conocimientos
Los resultados de las tensiones en sólidos se pueden mostrar como puntos coloreados en los elementos finitos.
Si la casilla 'Número de incrementos de carga' está desactivada, el número de incrementos de carga se determinará automáticamente en RFEM para resolver las tareas no lineales de manera eficiente.
El método utilizado está basado en un algoritmo heurístico.
Con esta función, es posible refinar la malla de elementos finitos automáticamente en superficies. El refinamiento de la malla es gradual. En cada paso, la malla de EF se crea en base a una comparación de errores de los resultados en el paso cálculo anterior. El error numérico se evalúa desde los resultados de los elementos superficiales y se basa en la formulación energética de Zienkiewicz-Zhu.
La evaluación del error se realiza para un análisis estático lineal. Seleccionamos un caso de carga (o combinación de cargas) para el cual se genera la malla de EF. La malla de EF se usa entonces para todos los cálculos.
El núcleo de cálculo incluye un generador de malla de EF y admite los últimos procesadores multinúcleo y la tecnología de 64 bits. Permite cálculos en paralelo de casos de carga lineal y combinaciones de carga por varios procesadores sin demandas adicionales de memorioa RAM: La matriz de rigidez solo se tiene que crear una vez. Con la tecnología de 64 bits y las opciones avanzadas de RAM se puede calcular hasta el sistema estructural más complejo usando el rápido y directo solucionador de ecuaciones.
El desarrollo de la deformación se muestra en un diagrama durante el cálculo. Esto permite una buena evaluación del comportamiento de la convergencia.
