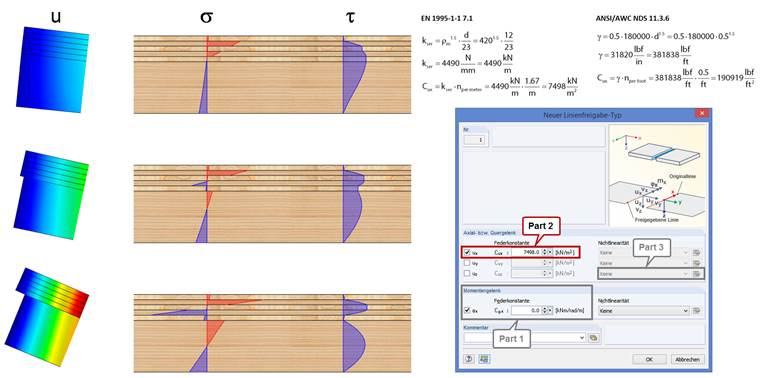

In questo esempio, ci sono viti per legno a testa esagonale con un diametro di 0,47 pollici, utilizzate ad una distanza di 60 cm. Per il legno tenero C24 secondo l'Eurocodice 5, ciò fornisce una costante della molla di 7.498 kN/m². Per conformarsi a ANSI/AWC NDS, è necessario moltiplicare il modulo di spostamento determinato per il fattore 0,5 secondo il capitolo 11.3.6, poiché il modulo di spostamento è definito dalla norma in considerazione di due piani di taglio. Pertanto, il risultato secondo NDS è una costante della molla di 190.919 lbf/ft². La figura mostra una distribuzione schematica delle sollecitazioni di flessione e taglio per giunti "solidi", "semirigidi" e "sciolti" disposti dall'alto verso il basso.
Modellazione di una trave emergente in strutture lignee 2: collegamento a taglio
Per rappresentare correttamente la rigidezza dell'intera struttura, è possibile considerare l'accoppiamento a taglio tra il soffitto e la trave emergente utilizzando lo svincolo lineare. In questo modo, è possibile definire una costante della molla, evitando così il sistema di sostituzione utilizzando le aste di accoppiamento. La costante della molla risulta dal modulo di spostamento del dispositivo di fissaggio, che può essere determinato secondo EN 1995-1-1 o ANSI/AWC NDS, ad esempio.
