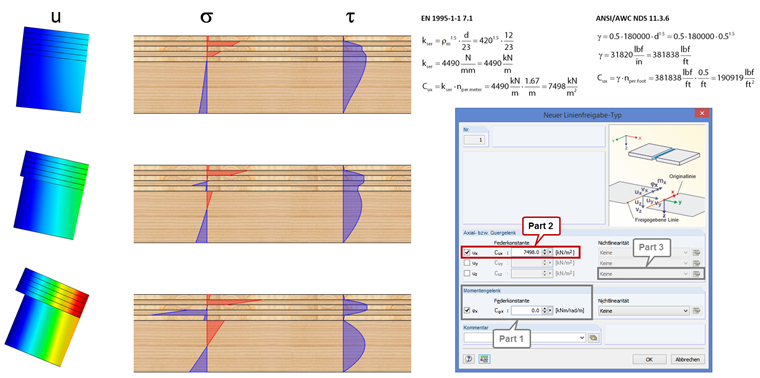

En este ejemplo, hay tornillos para madera de cabeza hexagonal con un diámetro de 0,47 in, utilizados a una distancia de 600 mm. Para la madera blanda C24 según el Eurocódigo 5, esto proporciona una constante de resorte de 7.498 kN/m². Para cumplir con ANSI/AWC NDS, es necesario multiplicar el módulo de desplazamiento determinado por el factor de 0.5 de acuerdo con el Capítulo 11.3.6, ya que el módulo de desplazamiento está definido por el estándar en consideración de dos planos de corte. Por lo tanto, el resultado de acuerdo con NDS es una constante de resorte de 190,919 lbf/ft². La figura muestra una distribución esquemática del esfuerzo de flexión y cortante para el acoplamiento "sólido", "semirrígido" y "flojo" dispuestos de arriba a abajo.
Modelado de viga hacia abajo en estructuras de madera 2: Acoplamiento de corte
El Sr. Rehm es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a los clientes.
