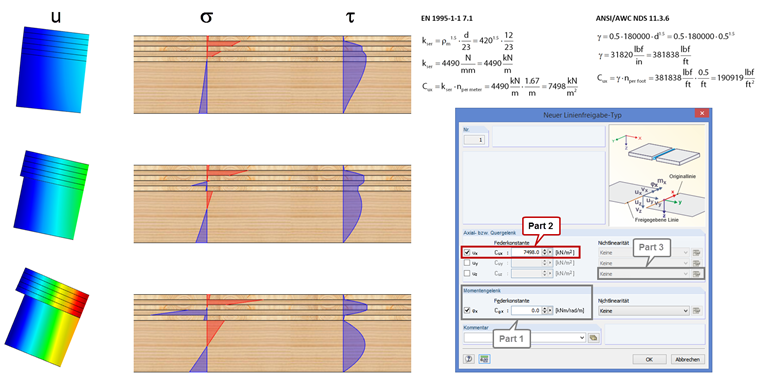

Neste exemplo, existem parafusos de madeira de cabeça hexagonal com um diâmetro de 0,47 pol., utilizados a uma distância de 23,66 pol. Para a madeira macia C24 de acordo com o Eurocódigo 5, isto dá uma constante de mola de 7,498 kN/m². Para cumprir com ANSI/AWC NDS, é necessário multiplicar o módulo de deslocamento determinado pelo fator de 0,5 de acordo com o Capítulo 11.3.6, uma vez que o módulo de deslocamento é definido pela norma em consideração para dois planos de corte. Assim, o resultado de acordo com a NDS é uma constante de mola de 190,919 lbf/ft². A figura mostra uma distribuição esquemática das tensões de flexão e corte para os acoplamentos "sólido", "semi-rígido" e "frouxo" dispostos de cima para baixo.
Modelagem de viga de apoio em estruturas de madeira 2: Acoplamento de cisalhamento
Para representar corretamente a rigidez de toda a estrutura, pode considerar o acoplamento de corte entre o teto e a viga de pavimento utilizando a libertação de linha. Desta forma, pode definir uma constante de mola e evitar o sistema de substituição através de barras de acoplamento. A constante da mola resulta do módulo de deslocamento do ligador, o qual pode ser determinado de acordo com EN 1995-1-1 ou ANSI/AWC NDS, por exemplo.
Autor
O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
