Modélisation d'une poutre en T dans une structure bois 2 : couplage de cisaillement

Trucs & Astuces

Afin de représenter correctement la rigidité de la structure entière, il est possible de considérer un couplage de cisaillement entre le plafond et la poutre en T en utilisant la libération linéique. Vous pouvez définir une constante de ressort et représenter ainsi le système de glissement à l’aide des éléments de couplage. La constante de ressort résulte du module de glissement de l’organe d’assemblage, qui peut être déterminé par exemple selon l'EN 1995-1-1 ou l'ANSI/AWC NDS.

Dans cet exemple, il s’agit des vis à bois à tête hexagonale avec un diamètre de 12 mm (1/2 po) positionnées avec un espacement de 60 cm (2 pds). Pour le bois résineux C24 selon l’Eurocode 5, on obtient une constante de ressort de 7,498 kN/m².

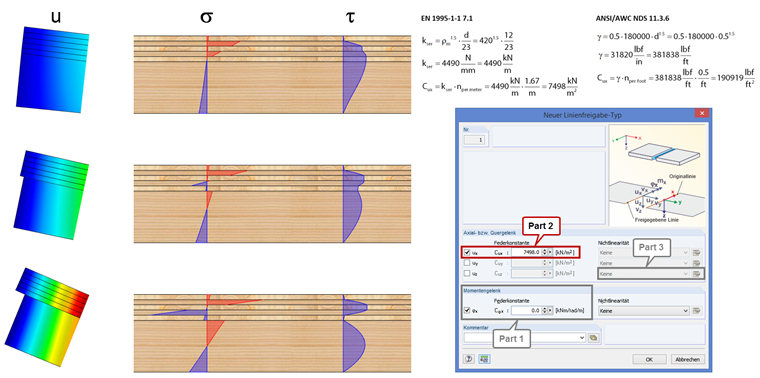

Selon ANSI/AWC NDS, il est nécessaire de multiplier le module de glissement déterminé par le coefficient 0,5 selon le chapitre 11.3.6, comme le module de glissement est défini par la norme en considérant deux plans de cisaillement. Ainsi, le résultat en conformité avec NDS est une constante de ressort de 258,851 N m (190,919 lbf/pi²). La figure vous montre une distribution schématique des contraintes de flexion et de cisaillement pour un arrangement de couplage « rigide », « semi-rigide » et « sans couplage » de haut en bas.
