Modelowanie belki dolnej w konstrukcjach drewnianych 2: Sprzęganie ścinające

Aby poprawnie odwzorować sztywność całej konstrukcji, można uwzględnić połączenie ścinane między stropem a podciągiem za pomocą zwolnienia liniowego. W ten sposób można zdefiniować stałą sprężystości, unikając w ten sposób zastępczego systemu za pomocą prętów łączących. Stała sprężystości wynika z modułu sprężystości łącznika, który można wyznaczyć np. zgodnie z normą EN 1995-1-1 lub ANSI/AWC NDS.

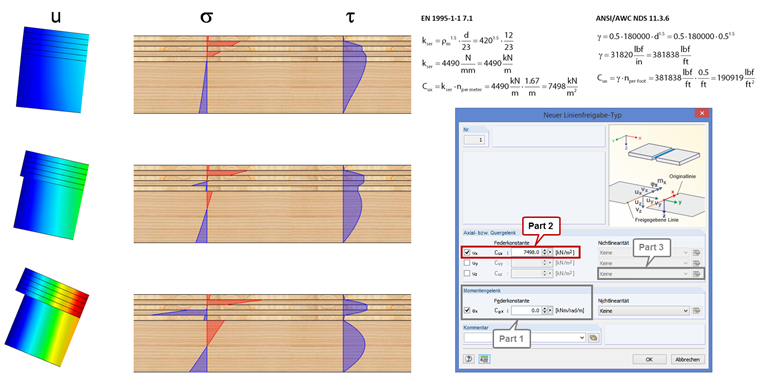

W tym przykładzie występują wkręty do drewna z łbem sześciokątnym o średnicy .47 in., zastosowane w odległości 23.66 in. W przypadku drewna miękkiego C24 zgodnie z Eurokodem 5 daje to stałą sprężystości 7,498 kN/m². Aby spełnić wymagania normy ANSI/AWC NDS, zgodnie z rozdziałem 11.3.6 należy pomnożyć wyznaczony moduł przesunięcia, ponieważ moduł ten jest zdefiniowany w normie z uwzględnieniem dwóch płaszczyzn ścinania. Zatem, zgodnie z NDS, wynikiem jest stała sprężystości 190 919 lbf/ft². Na rysunku pokazano schematycznie rozkład naprężeń przy zginaniu i ścinaniu dla połączeń „pełnych”, „półsztywnych” i „luźnych”, rozmieszczonych od góry do dołu.
