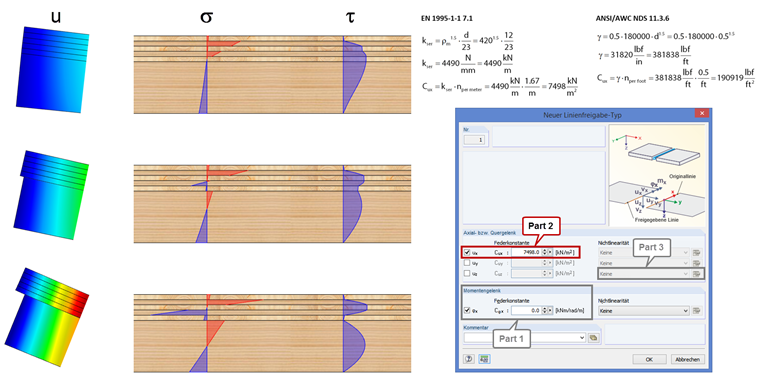

V tomto příkladu jsou použity vruty se šestihrannou hlavou o průměru 0,47 in ve vzdálenosti 23,66 in. U jehličnatého dřeva C24 podle Eurokódu 5 je hodnota konstanty tuhosti 7 498 kN/m². Pro splnění ANSI/AWC NDS je třeba násobit stanovený posuvový modul součinitelem 0,5 podle kapitoly 11.3.6, protože posuvný modul je normou definován se zohledněním dvou smykových rovin. Výsledkem podle NDS je tak konstanta tuhosti 190,919 lbf/ft². Na obrázku je schématické rozdělení ohybového a smykového napětí u spojů „masivní“, „polotuhý“ a „volný“ uspořádaných shora dolů.
Modelování průvlaku v dřevěných konstrukcích 2: Smyková vazba
Pro správné zobrazení tuhosti celé konstrukce lze zohlednit smykové spřažení mezi stropem a průvlakem pomocí liniového uvolnění. Tímto způsobem lze definovat konstantu tuhosti a vyhnout se tak náhradnímu systému pomocí vazebních prutů. Konstanta tuhosti vyplývá z modulu posouvání spojovacího prostředku, který lze stanovit například podle EN 1995-1-1 nebo ANSI/AWC NDS.
Autor
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
