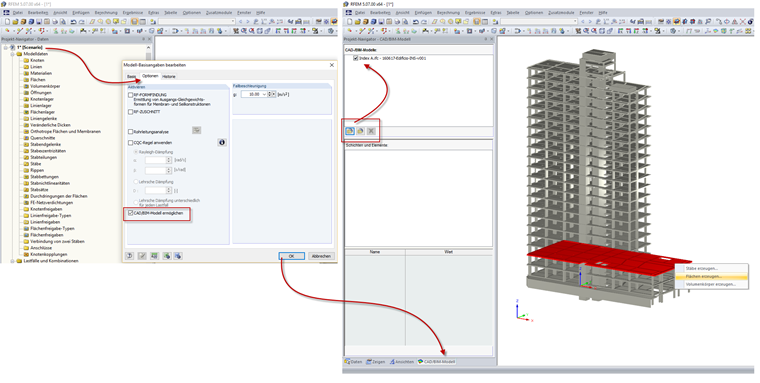

Модель CAD/BIM

Интерфейс для Autodesk Revit устанавливается автоматически во время установки RFEM 5 или RSTAB 8. Последующая установка плагина возможна через выполнение Revit-Installer.exe.

С нарастающим применением технологии BIM, приобретает обмен данными между различными строительными отраслями все большее значение. Da jede Software eigene Spezifikationen auch im Hinblick auf die Bezeichnung von Querschnitten und Materialien hat, bieten RFEM und RSTAB eine Konvertierungstabelle (Mapping File) an.

RFEM und RSTAB bieten in den Import- und Export-Optionen mit der ISM-Datei eine interessante Möglichkeit zum Datenaustausch (ISM = Integrated Structural Modeling). Модели, экспортированные с помощью данного файла, затем можно просматривать и анализировать в бесплатной программе ISM от компании Bentley.

Положитесь на программы Dlubal даже в ветреную погоду. Программы RFEM и RSTAB предоставляют специальный интерфейс для экспорта моделей (напр. конструкций, определенных стрежнями и поверхностями) в RWIND 2. Здесь направления ветра, которые необходимо рассчитать для вашего проекта, задаются с помощью соответствующих угловых положений вокруг вертикальной оси модели. Кроме того, на основе надлежащей ветровой нормы определяются также вертикальный профиль ветра и профиль интенсивности турбулентности. Эти спецификации приводят к конкретным загружениям, в зависимости от угла. Для этого полезны параметры жидкости, свойства модели турбулентности и параметры итерации, которые все хранятся в глобальном масштабе. Вы можете расширить эти загружения путем частичного редактирования в среде RWIND 2, используя модели местности или окружающей среды из векторной графики STL.

В качестве альтернативы, можно запустить RWIND 2 также вручную и без применения интерфейса для RFEM или RSTAB. В таком случае, конструкции и окружающую местность можно смоделировать непосредственно в программе с помощью импортированных STL и VTP файлов. Вы можете задать зависящие от высоты ветровые нагрузки и другие механические свойства жидкостей прямо в RWIND 2.

Благодаря своей универсальности, RWIND 2 всегда на вашей стороне, чтобы поддержать вас в ваших индивидуальных проектах.

Работайте над своими моделями с помощью эффективных и точных расчётов в цифровой аэродинамической трубе. RWIND 2 использует численную модель CFD (вычислительная гидродинамика) для моделирования воздушных потоков вокруг объектов. В процессе моделирования затем создаются конкретные ветровые нагрузки для программы RFEM или RSTAB.

RWIND 2 выполняет это моделирование с использованием трехмерной сетки объема. В программе имеется возможность автоматического создания сетки стержней; потому что с помощью нескольких параметров можно в модели легко задать не только густоту ячеек, но и местные уплотнения сетки. Для расчета воздушных потоков и давлений на поверхность модели затем используется численный решатель несжимаемых вихревых течений. Затем полученные результаты экстраполируются на вашу модель. RWIND 2 предназначен для работы с различными численными решателями.

Однако, в настоящее время мы рекомендуем использовать пакет программ OpenFOAM^®, которые не только, что дали хорошие результаты в наших тестах, но они также принадлежат к широко используемым инструментам в области CFD моделирования. В настоящее время разрабатываются также альтернативные численные решатели.

Всегда следите за своими результатами. В дополнение к результирующим загружениям в RFEM или RSTAB (см. Ниже), результаты аэродинамического расчета в RWIND 2 представляют проблему воздушного потока в целом:

• Давление на поверхность конструкции
• Поле давления вокруг геометрии конструкции
• Поле скоростей вокруг геометрии конструкции
• Векторы скорости вокруг геометрии конструкции
• Линии воздушного потока вокруг геометрии конструкции
• Силы на стержнеобразных конструкциях, первоначально созданные из элементов стержня.
• Кривая сходимости
• Направление и размер сопротивления воздушному потоку у определенных конструкций

Эти результаты отображаются и оцениваются в графическом виде прямо в среде RWIND 2. Результаты воздушного потока вокруг геометрии конструкции в общем отображении немного сбивают с толку, но в программе есть для этого решение. Для более наглядного представления результатов, у 'результатов для тел' в плоскости отображаются свободно перемещаемые плоскости разреза. Соответственно, для результата 3D разветвленного направления воздушного потока, программа представляет вам анимированное изображение в виде движущихся линий или частиц в дополнение к статическому отображению. Данная функция позволяет изобразить воздушный поток в качестве динамического воздействия.
Все результаты можно экспортировать в качестве изображений или, в случае анимированных результатов, в качестве видеоролика.
