CAD/BIM model

Tipy & triky

Tento text byl přeložen Google překladačem Zobrazit původní text

V dialogu Model - Základní údaje v záložce "Možnosti" máme k dispozici možnost "Povolit model CAD / BIM" v RFEMu . Model CAD / BIM kromě modelu konstrukce umožňuje importovat, organizovat a transformovat soubory IFC, STEP a IGES.

Po aktivaci se v navigátoru projektu (spodní okraj obrazovky) otevře další subnavigátor "CAD/BIM Model". V tomto navigátoru se nacházejí dvě funkce pro import:
1. Certifikovaný import "IFC2x3 ISO/PAS 16739" pro import souborů IFC podle šablony "Coordination View 2.0".
2. Import pro import souborů STEP (Standard pro výměnu dat o modelu produktu) a IGES (Standardní výměna grafické výměny).

Při importu v tomto meziproduktu se nejdříve převedou importovaná data do roviny pro čisté zobrazení objektů, aniž by se vygenerovaly údaje pro výpočetní model. V této rovině lze kliknutím pravým tlačítkem myši na příslušný objekt převést objekt na prut, plochu nebo těleso pro výpočetní model.

Tato mezilehlá úroveň umožňuje řízený přenos objektů do výpočetního modelu. Výpočetní model tak může být sestaven bez zbytečných prvků pomocí BIM dat v programech RFEM a RSTAB.

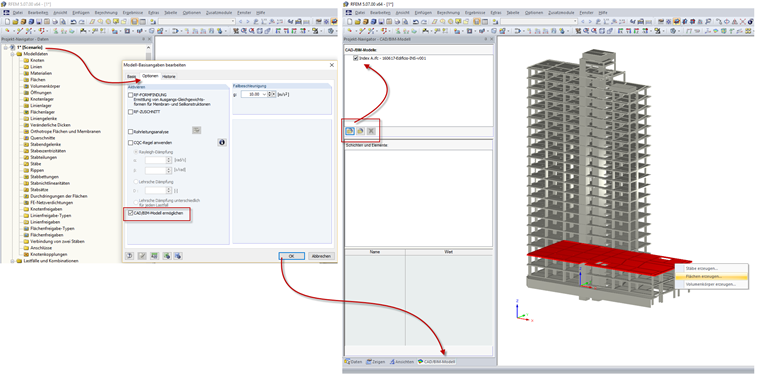

Obr. 01 - CAD/BIM model

Klíčová slova

CAD BIM IFC KROK IGES Inventor Solidworks Výměna dat
