CAD/BIM 模型

提示和技巧

This article was translated by Google Translator View original text

RFEMRSTAB在模型 - 通用数据对话框的选项'选项'中提供了“启用CAD / BIM模型”选项。此外,CAD / BIM模型还允许您导入,组织和转换IFC,STEP和IGES文件。

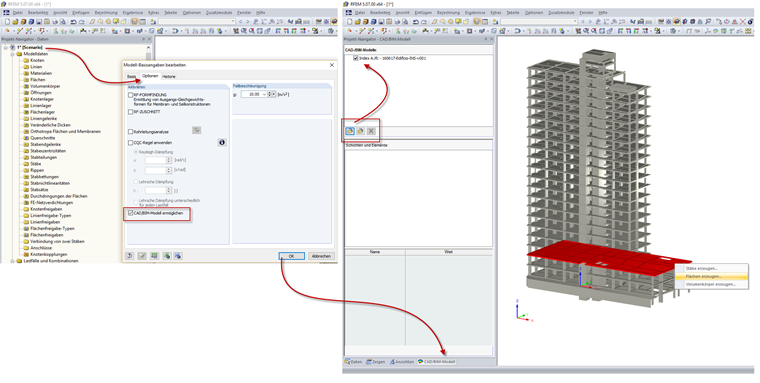

选择该选项后,项目导航器中会出现一个新的子划线“CAD / BIM模型”(见下部屏幕)。该导航器包含两个导入功能:

  1. 根据'Coordination View 2.0'示例,对IFC文件的导入'IFC2x3 ISO / PAS 16739'进行认证。
  2. 导入STEP文件(产品型号数据交换标准)和IGES文件(初始图形交换规范)。

首先,在该中间环境中的导入将导入数据传输到平面中,而不显示对象,而不生成分析模型的数据。在该平面中,您可以通过右键单击相应的对象为分析模型创建杆件,曲面或实体。

该中间级别允许在分析模型中对对象进行受控导入。这样在RFEM和RSTAB中就可以使用BIM数据创建分析模型而不需要使用不必要的元素。
