Modello CAD/BIM:

In RFEM und RSTAB kann in den Modell-Basisangaben unter dem Register "Optionen" ein "CAD/BIM-Modell" aktiviert werden. Dieses Modell ist neben der regulären Modelleingabe eine Ebene zum Einlesen, Organisieren und Transformieren von IFC-, STEP- und IGES-Dateien.

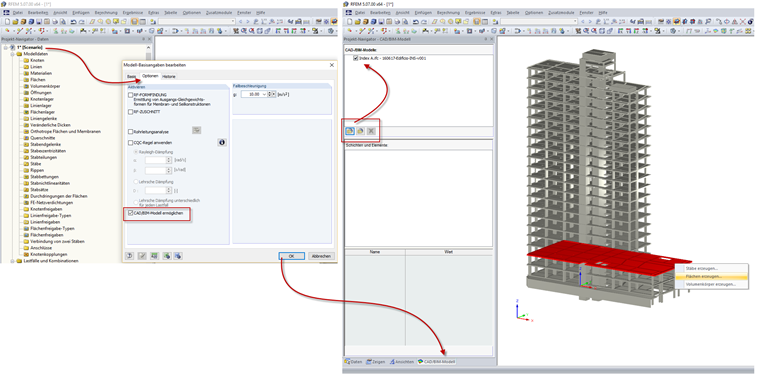

Dopo aver selezionato questa opzione, un nuovo subnavigatore 'Modello CAD/BIM' appare nel Navigatore progetti (vedere la schermata in basso). Questo navigatore include due funzioni di importazione:
1. Importazione certificata 'IFC2x3 ISO/PAS 16739' di file IFC secondo l'esempio 'Coordination View 2.0'.
2. Importazione di file STEP (standard per lo scambio di dati di modelli di prodotti) e di file IGES (specifica iniziale di scambio di grafici).

Innanzitutto, l'importazione in questo ambiente intermedio trasferisce i dati di importazione in un piano per visualizzare solo gli oggetti senza generare dati per il modello analitico. In questo piano, è inoltre possibile creare aste, superfici o solidi per il modello analitico facendo clic con il pulsante destro del mouse sull'oggetto corrispondente.

Questo livello intermedio consente un'importazione controllata di oggetti nel modello analitico. In questo modo, è possibile creare il modello analitico utilizzando i dati BIM senza elementi non necessari in RFEM e RSTAB.
