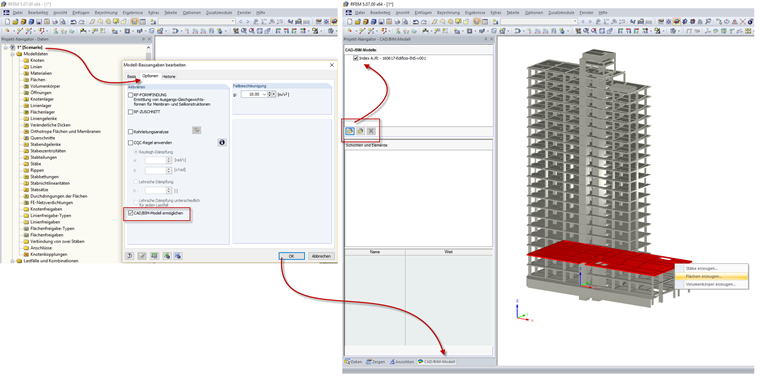

CAD/BIM model

Interfejs z Autodesk Revit jest instalowany automatycznie podczas instalacji programu RFEM 5 lub RSTAB 8. Późniejsza instalacja wtyczki jest możliwa za pomocą programu Revit-Installer.exe.

In Zeiten von BIM wird der Datenaustausch zwischen den einzelnen Disziplinen der Tragwerksplanung und -ausführung immer wichtiger. Da jede Software eigene Spezifikationen auch im Hinblick auf die Bezeichnung von Querschnitten und Materialien hat, bieten RFEM und RSTAB eine Konvertierungstabelle (Mapping File) an.

RFEM und RSTAB bieten in den Import- und Export-Optionen mit der ISM-Datei eine interessante Möglichkeit zum Datenaustausch (ISM = Integrated Structural Modeling). Wird eine Struktur in dieses Datenformat exportiert, kann es mit dem kostenlosen ISM-Viewer der Firma Bentley betrachtet und analysiert werden.

Polegaj na programach Dlubal, nawet gdy wieje wiatr. Programy RFEM i RSTAB oferują specjalny interfejs do eksportowania modeli (tzn. konstrukcji zdefiniowanych przez pręty i powierzchnie) do RWIND 2. Tutaj za pomocą odpowiednich położeń kątowych względem pionowej osi modelu definiowane są kierunki wiatru, które mają być przeanalizowane dla projektu. Ponadto, profil wiatru i profil intensywności turbulencji są definiowane na podstawie normy dotyczącej wiatru. Te specyfikacje prowadzą do określonych przypadków obciążeń, w zależności od kąta nachylenia. W tym celu pomocne mogą być parametry cieczy, właściwości modelu turbulencji oraz parametry iteracji, które są przechowywane globalnie. Przypadki obciążeń można rozszerzyć poprzez częściową edycję w środowisku RWIND 2 za pomocą modeli terenu lub środowiska z grafik wektorowych STL.

Alternatywnie można również uruchomić RWIND 2 ręcznie, bez aplikacji interfejsu w programie RFEM lub RSTAB. W tym przypadku środowisko konstrukcji i terenu w programie jest modelowane bezpośrednio za pomocą importowanych plików STL i VTP. Zależne od wysokości obciążenie wiatrem i inne dane dotyczące mechaniki płynów można zdefiniować bezpośrednio w RWIND 2.

Ze względu na swoje wszechstronne zastosowanie, RWIND 2 jest zawsze dostępny, aby wspierać Cię w indywidualnych projektach.

Pracuj nad modelami dzięki wydajnym i precyzyjnym obliczeniom w cyfrowym tunelu aerodynamicznym. RWIND 2 wykorzystuje numeryczny model CFD (Computational Fluid Dynamics) do symulacji przepływu wiatru wokół obiektów. Dla programu RFEM lub RSTAB generowane są określone obciążenia wiatrem.

RWIND 2 przeprowadza tę symulację przy użyciu siatki objętościowej 3D. Program zapewnia automatyczne tworzenie siatki; Za pomocą kilku parametrów można łatwo ustawić całkowite zagęszczenie siatki oraz lokalne zagęszczenie siatki na modelu. Do obliczenia przepływu wiatru i nacisków powierzchniowych na model wykorzystywany jest numeryczny solwer dla nieściśliwych przepływów turbulentnych. Wyniki są następnie ekstrapolowane na model. RWIND 2 jest przeznaczony do pracy z różnymi solwerami numerycznymi.

Obecnie zalecamy korzystanie z pakietu oprogramowania OpenFOAM^®, który dał bardzo dobre wyniki w naszych testach i jest również często używanym narzędziem do symulacji CFD. Alternatywne solwery numeryczne są w trakcie opracowywania.

Zawsze miej oko na swoje wyniki. Oprócz wynikowych przypadków obciążeń w RFEM lub RSTAB (patrz niżej), wyniki analizy aerodynamicznej w RWIND 2 przedstawiają problem przepływu jako całości:

• Ciśnienie na powierzchni konstrukcji
• Pole ciśnienia względem geometrii konstrukcji
• Pole prędkości względem geometrii konstrukcji
• Wektory prędkości względem geometrii konstrukcji
• Linie przepływu względem geometrii konstrukcji
• Obciążenia na konstrukcjach typu prętowego, które wygenerowano z elementów prętowych modelu
• wykres zbieżności
• Kierunek i wartość oporu aerodynamicznego zdefiniowanych konstrukcji

Wyniki te są wyświetlane w środowisku RWIND 2 i analizowane graficznie. Ogólny sposób wyświetlania wyników wokół geometrii konstrukcji jest dość mylący, ale program ma na to rozwiązanie. Aby wyniki były uporządkowane w przejrzysty sposób, wyświetlane są swobodnie ruchome płaszczyzny przekroju w celu osobnego przedstawienia 'wyników brył' w płaszczyźnie. Odpowiednio, w przypadku wyniku 3D rozgałęzionych linii przepływu, program oprócz statycznego wyświetlania przedstawia animacje w postaci ruchomych linii lub cząstek. Opcja ta pomaga zobrazować przepływ wiatru jako efekt dynamiczny.
Wszystkie wyniki można wyeksportować jako obraz lub, zwłaszcza w przypadku animacji, jako plik wideo.
