Ручное устройство поверхностного армирования

Активация ручного определения областей армирования

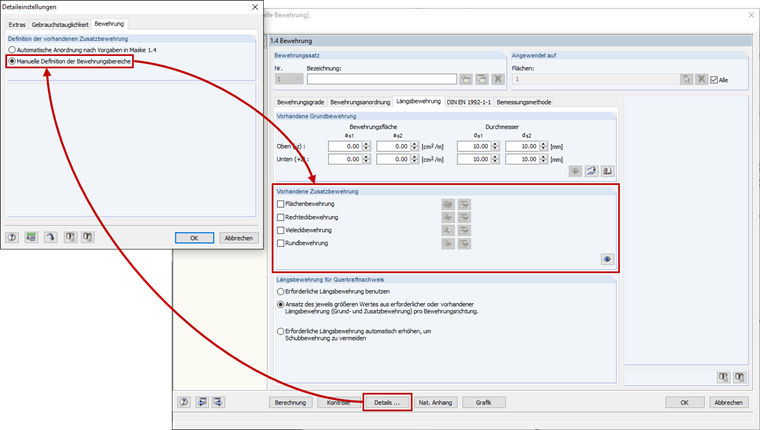

Вы можете переключиться на определение областей армирования вручную, нажав кнопку [Подробнее ...] в дополнительном модуле RF ‑ CONCRETE Surfaces. На вкладке «Армирование» выберите опцию «Ручное определение площадей армирования».

Раздел «Предусмотренная арматура» появляется впоследствии вместо «Дополнительная арматура для расчета состояний пригодности к эксплуатации» в окне 1.4 Армирование.

Активация

Ввод арматуры

Определение арматуры описано на примере прямоугольной арматуры. Таким же образом можно создать и другие типы армирования. Поверхностное армирование всегда относится к общей площади, в то время как прямоугольное, многоугольное и круглое армирование обычно применяется к частичным поверхностям.

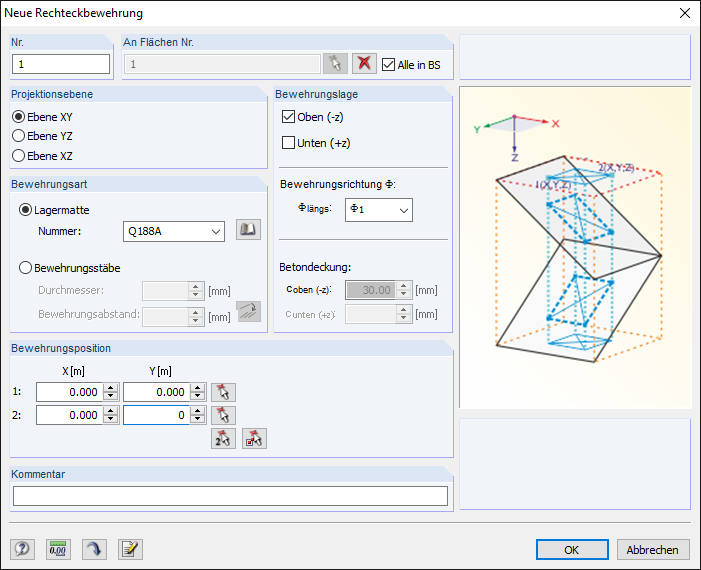

После активации прямоугольного армирования путем выбора соответствующей опции, вы можете нажать кнопку [Применить свободную прямоугольную арматуру], чтобы открыть диалоговое окно «Новое прямоугольное армирование».

Dialog "Neue Rechteckbewehrung"

В этом диалоговом окне задаются свойства армирования и компоновки. Помимо прочего, вы также можете определить, на каких поверхностях должно применяться армирование. Если выбрана опция «Все в RG», армирование применяется ко всем поверхностям. Этот вариант особенно полезен, когда есть несколько перекрытий с одинаковой геометрией и нагрузкой.

В разделе «Тип армирования» вы можете выбрать, будет ли создаваться армирование сеткой или арматурой.

В разделе «Схема армирования» можно указать сторону перекрытия, а также направление армирования поверхности. При желании можно выбрать бетонное покрытие. В этом случае данные импортируются из вкладки «Схема армирования».

При определении «Позиции армирования» с использованием координат необходимо убедиться, что позиция соответствует сетке КЭ. Как только прямоугольник окружает центральную точку элемента, армирование создается для всего элемента.

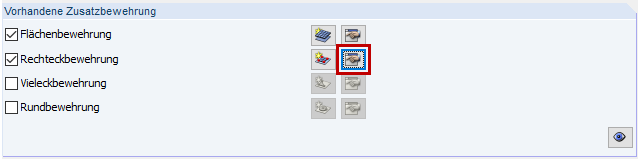

Значения соседних арматурных поверхностей будут добавлены к соответствующему элементу. Как только армирование определено, вы можете открыть соответствующую таблицу, нажав кнопку [Изменить ...]. В этой таблице представлен обзор определенных арматурных поверхностей, которые можно редактировать.

Schaltfläche [Bearbeiten]

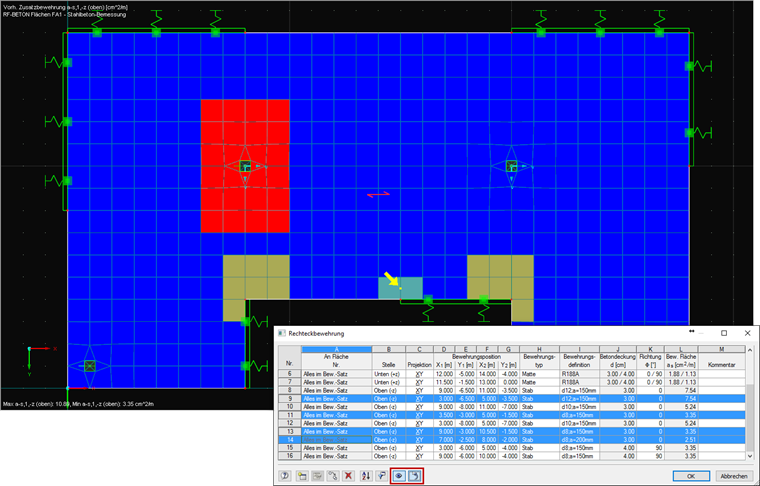

В таблице есть функции копирования и фильтрации, позволяющие легко и наглядно управлять уже введенной арматурой. Вы всегда можете проверить конкретные записи с помощью одновременной синхронизации, которая отображает только выбранное армирование.

Tabelle "Rechteckbewehrung" mit Synchronisation

Проверка армирующего покрытия

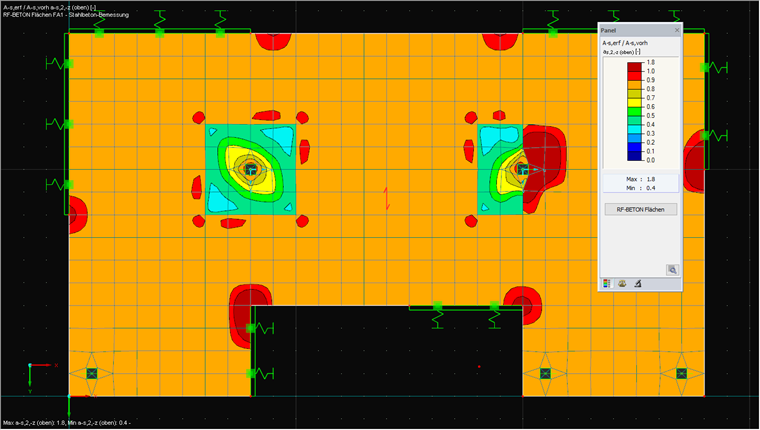

После того, как арматура была введена успешно, вы можете проверить покрытие требуемой арматуры в навигаторе результатов. С одной стороны, опция «Непокрытое армирование» позволяет быстро проверить, в каких областях было определено недостаточное армирование; с другой стороны, вы можете использовать функцию «As, req/As, prov», чтобы увидеть, какая часть требуемого армирования уже покрыта.

As, erf/As, пред.

Темно-красные области на рисунке 5 еще недостаточно усилены.

Расчет свободной арматуры

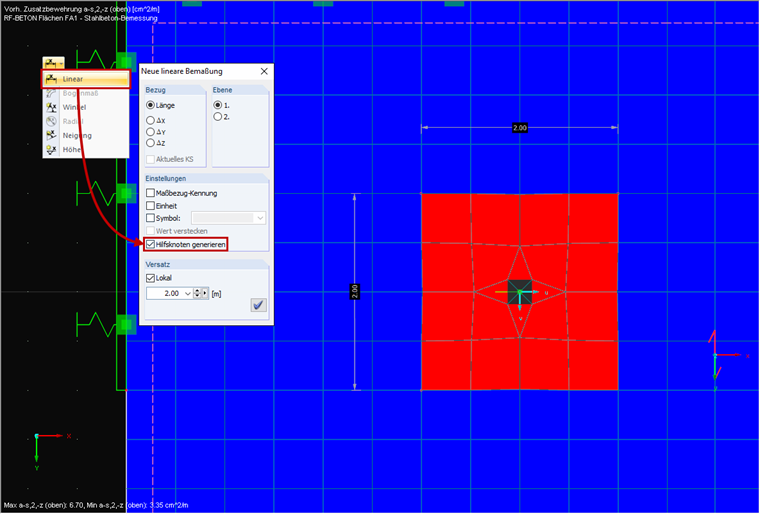

Свободную арматуру можно легко рассчитать с помощью функции «Линейный размер». В соответствующем диалоговом окне необходимо выбрать опцию «Создать узел справки», иначе свободное армирование не может быть захвачено. Теперь вы можете создать узлы в соответствующих точках, которые затем будут измерены.

Определение размеров
