Ręczny układ zbrojenia powierzchniowego

Aktywacja ręcznej definicji powierzchni zbrojenia

Do ręcznego definiowania powierzchni zbrojenia można przejść, klikając przycisk [Szczegóły...] w module dodatkowym RF-CONCRETE Surfaces. W zakładce "Zbrojenie" należy wybrać opcję "Ręczna definicja powierzchni zbrojenia".

Sekcja "Dostarczone zbrojenie" pojawia się później zamiast "Dodatkowe zbrojenie dla obliczeń w stanie zdatności do użytku" w oknie 1.4 Zbrojenie.

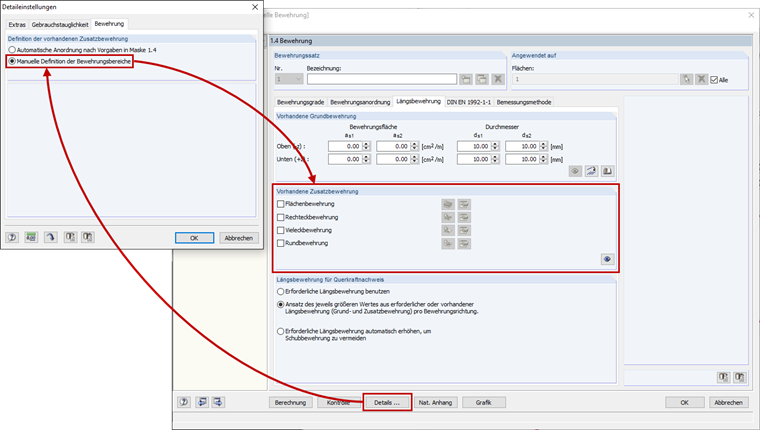

Aktywacja

Wprowadzanie zbrojenia

Definicja zbrojenia opisana jest na przykładzie zbrojenia prostokątnego. W ten sam sposób można utworzyć inne typy zbrojenia. Zbrojenie powierzchniowe odnosi się zawsze do powierzchni całkowitej, podczas gdy zbrojenie prostokątne, wielokątne i kołowe zwykle odnosi się do powierzchni cząstkowych.

Po wywołaniu zbrojenia prostokątnego poprzez wybranie odpowiedniej opcji naciśnięcie klawisza [Zastosować wolne zbrojenie prostokątne] powoduje otwarcie okna dialogowego "Nowe zbrojenie prostokątne".

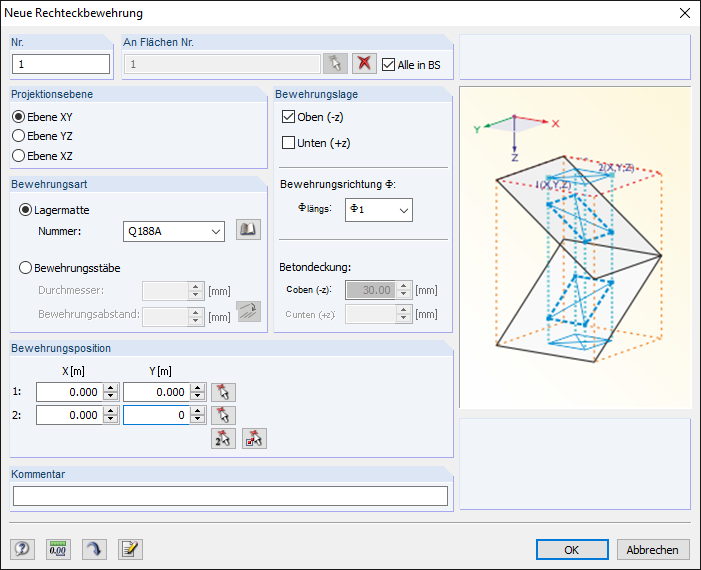

Dialog "Neue Rechteckbewehrung"

W tym oknie dialogowym określane są właściwości i rozkłady zbrojenia. Można również zdefiniować między innymi, na których powierzchniach ma zostać zastosowane zbrojenie. W przypadku wybrania opcji "Wszystkie w RG" zbrojenie zostaje zastosowane na wszystkich powierzchniach. Opcja ta jest szczególnie przydatna, gdy istnieje kilka płyt o tej samej geometrii i obciążeniu.

W sekcji "Typ zbrojenia" można wybrać, czy ma zostać utworzone zbrojenie siatką, czy prętami zbrojeniowymi.

W sekcji "Układ zbrojenia" można określić stronę płyty oraz kierunek zbrojenia powierzchniowego. Opcjonalnie można wybrać otulinę betonową. W takim przypadku dane są importowane z zakładki "Rozmieszczenie zbrojenia".

Podczas definiowania "Pozycji zbrojenia" przy użyciu współrzędnych należy upewnić się, że położenie to odpowiada siatce ES. Gdy prostokąt zostanie otoczony środkiem elementu, zbrojenie zostanie utworzone dla całego elementu.

Wartości powierzchni zbrojenia leżących obok siebie zostaną dodane do odpowiedniego elementu. Po zdefiniowaniu zbrojenia można otworzyć odpowiednią tabelę, klikając przycisk [Edytować...]. Poniższa tabela zawiera przegląd zdefiniowanych powierzchni zbrojenia, które można edytować.

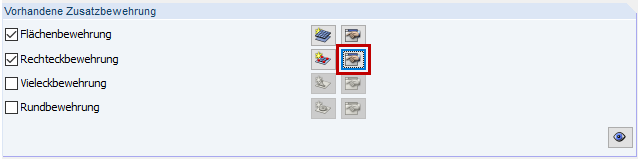

Schaltfläche [Bearbeiten]

Tabela zawiera funkcje kopiowania i filtrowania, które umożliwiają łatwe i przejrzyste zarządzanie już wprowadzonym zbrojeniem. Konkretne wpisy można zawsze sprawdzić poprzez równoczesną synchronizację, w której wyświetlane jest tylko wybrane zbrojenie.

Tabelle "Rechteckbewehrung" mit Synchronisation

Sprawdzenie krycia zbrojenia

Po pomyślnym wprowadzeniu zbrojenia można sprawdzić krycie wymaganego zbrojenia w Nawigatorze wyników. Z jednej strony opcja "Niezapewnione zbrojenie" umożliwia szybkie sprawdzenie, w których obszarach zostało zdefiniowane niewystarczające zbrojenie; z drugiej strony można użyć funkcji "As,req/As,prov", aby zobaczyć, która część wymaganego zbrojenia jest już pokryta.

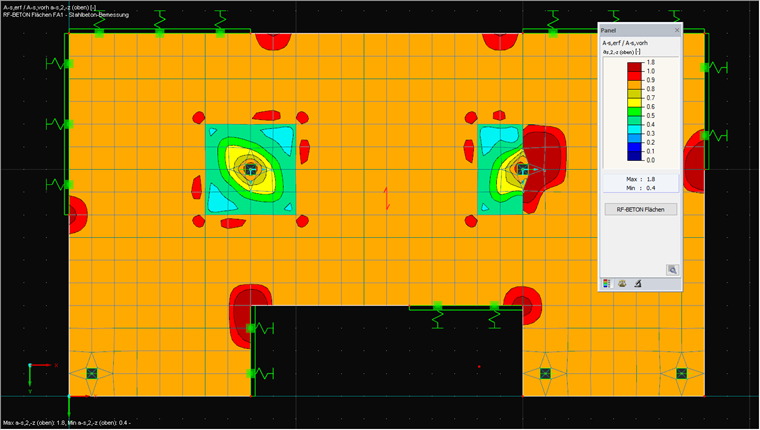

As, erf/As, poprz

Ciemnoczerwone obszary na rysunku 5 nie są jeszcze wystarczająco wzmocnione.

Wymiarowanie swobodnego zbrojenia

Zbrojenie swobodne można łatwo zwymiarować za pomocą funkcji „Wymiar liniowy”. W odpowiednim oknie dialogowym należy wybrać opcję "Generować węzeł pomocniczy", w przeciwnym razie zbrojenie swobodne nie może zostać przechwycone. Teraz w odpowiednich punktach można utworzyć węzły, które następnie zostaną zwymiarowane.

Wymiarowanie
