Disposição manual da armadura de superfície

Ativação da definição manual de áreas de armadura

Pode comutar para a definição manual das áreas de armadura clicando no botão [Detalhes...] no módulo adicional RF-CONCRETE Surfaces. No separador "Armadura", selecione a opção "Definição manual das áreas de armadura".

A secção "Armação existente" aparece posteriormente em vez de "Armadura adicional para verificação do estado de utilização" na janela 1.4.

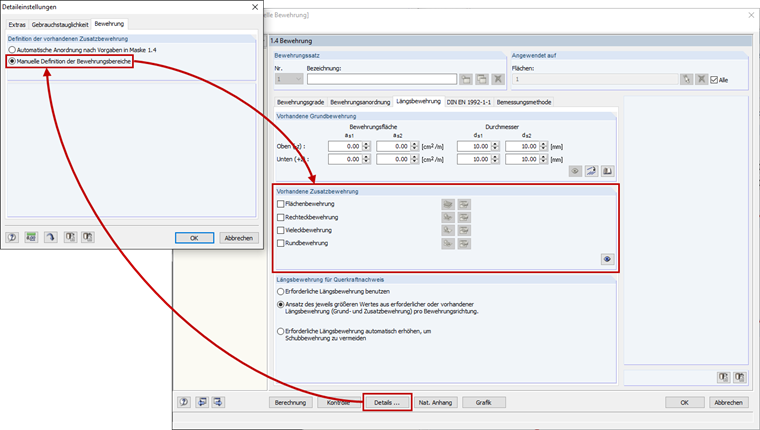

Ativação

Entrada de uma armadura

A definição da armadura é descrita no exemplo de armadura retangular. Os outros tipos de armadura podem ser criados da mesma maneira. A armadura de superfície refere-se sempre à área total, enquanto que a armadura retangular, poligonal e circular geralmente se aplica a superfícies parciais.

Após ativar a armadura retangular selecionando a opção correspondente, pode clicar no botão [Aplicar armadura retangular livre] para abrir a caixa de diálogo "Nova armadura retangular".

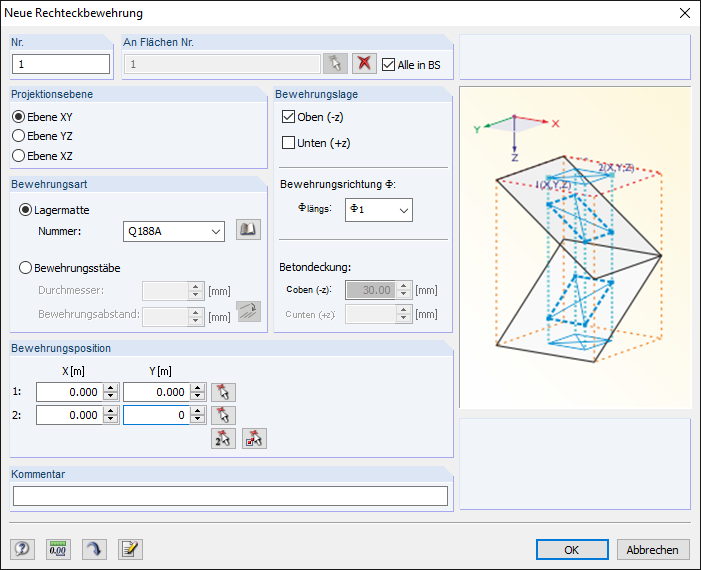

Dialog "Neue Rechteckbewehrung"

As propriedades e os layouts da armadura são definidos nesta caixa de diálogo. Entre outros, também é possível definir em que superfícies deve ser aplicada a armadura. Se a opção "Tudo no RG" for selecionada, a armadura é aplicada em todas as superfícies. Esta opção é especialmente útil quando existem várias lajes com a mesma geometria e carregamento.

Na secção "Tipo de armadura", pode selecionar se pretende criar uma armadura de malha ou de varão.

A secção "Disposição da armadura" inclui opções para especificar o lado da laje, bem como a direção da armadura de superfície. O utilizador pode selecionar opcionalmente um recobrimento de betão. Neste caso, os dados são importados do separador "Layout de armadura".

Ao definir a "Posição da armadura" utilizando as coordenadas, deve certificar-se de que a posição corresponde com a malha de EF. Quando o retângulo circunda o ponto central do elemento, é criada a armadura para o elemento completo.

Os valores das superfícies de armadura adjacentes serão adicionadas ao elemento relevante. Assim que a armadura se encontra definida, pode abrir a tabela correspondente através do botão [Editar...]. Esta tabela fornece uma visão geral das superfícies de armadura definidas que podem ser editadas posteriormente.

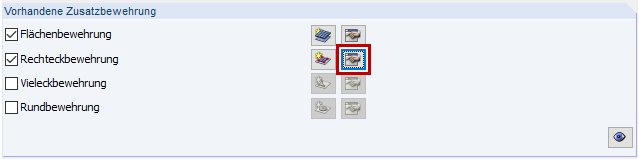

Schaltfläche [Bearbeiten]

A tabela inclui funções de cópia e filtragem para uma gestão fácil e clara da armadura já introduzida. É sempre possível verificar as entradas específicas pela sincronização simultânea, que apenas apresenta a armadura selecionada.

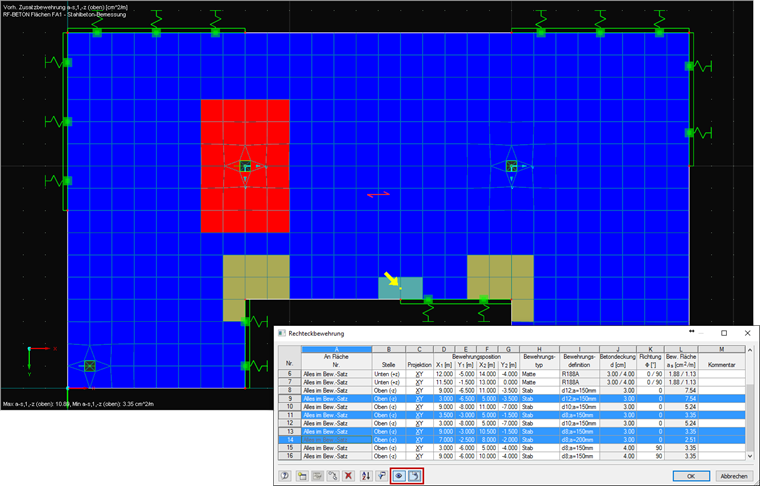

Tabelle "Rechteckbewehrung" mit Synchronisation

Verificação do recobrimento de armadura

Após a introdução bem sucedida da armadura, pode verificar o recobrimento da armadura necessária no Navegador de resultados. Por um lado, a opção "Sem armadura" permite verificar rapidamente em que zonas foi definida uma armadura insuficiente; por outro lado, pode utilizar a função "As,nec/As,exist" para ver qual parte da armadura necessária já está coberta.

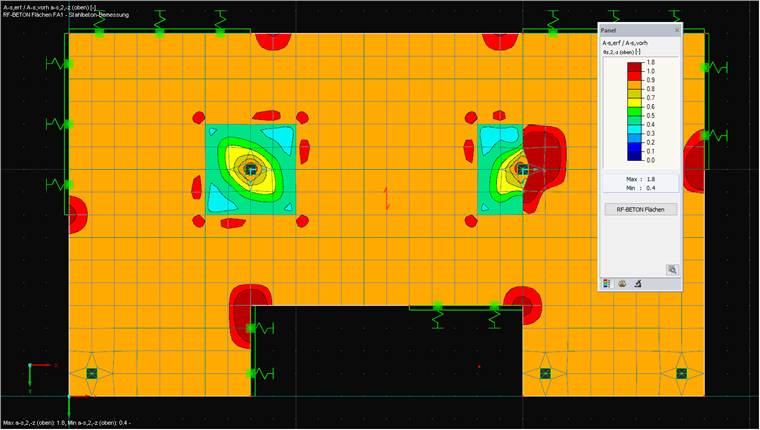

As, erf/As, anterior

As áreas a vermelho escuro na Figura 5 ainda não estão suficientemente reforçadas.

Dimensionamento da armadura livre

A armadura livre pode ser facilmente dimensionada através da função "Dimensão linear". Na caixa de diálogo correspondente, é necessário selecionar a opção "Gerar nó de ajuda", caso contrário a armadura livre não pode ser capturada. Agora pode criar nós nos pontos relevantes, os quais serão depois dimensionados.

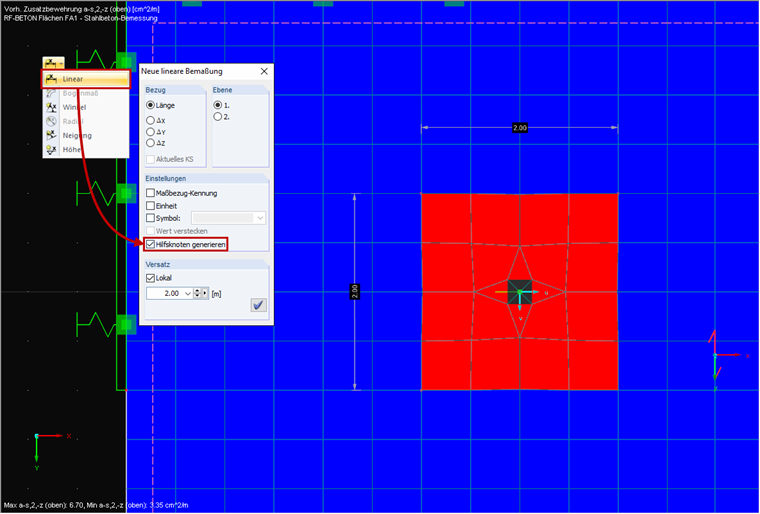

Dimensões
