手动布置面的配筋

激活手动定义配筋区域

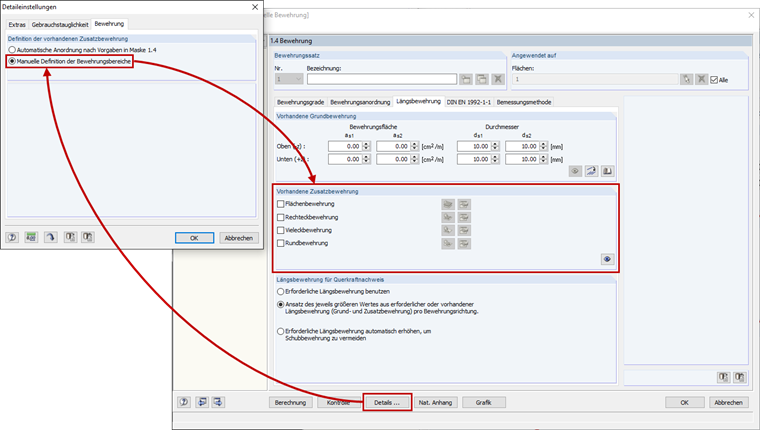

您可以通过点击附加模块 RF‑CONCRETE Surfaces 中的[详细信息...]按钮切换到手动定义配筋区域。 在“配筋”选项卡中，选择“手动定义配筋区域”选项。

在窗口 1.4 钢筋中将出现“提供的钢筋”部分，而不是“正常使用状态设计的附加钢筋”。

激活

输入配筋

钢筋定义以矩形钢筋为例进行说明。 用同样的方法可以创建其他配筋类型。 面的配筋是指总面积，而矩形、多边形和圆形的配筋通常适用于部分面。

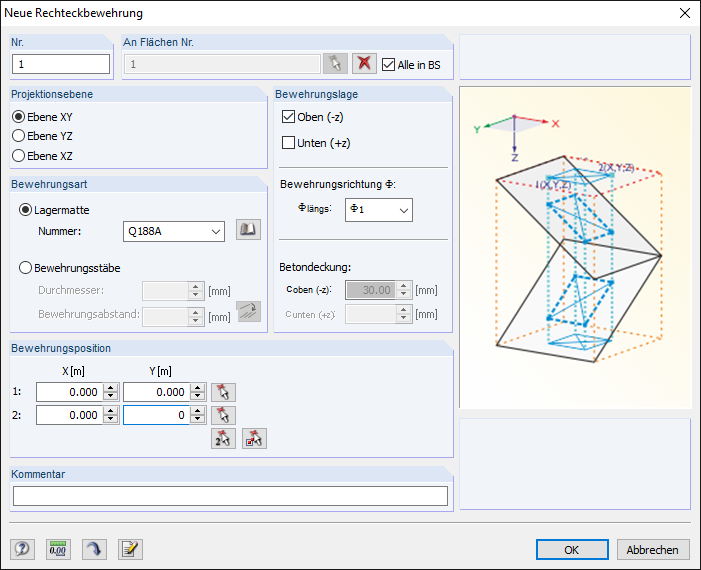

在通过选择相应选项激活矩形配筋后，您可以点击[应用自由矩形配筋]按钮打开“新建矩形配筋”对话框。

Dialog "Neue Rechteckbewehrung"

在该对话框中可以定义钢筋属性和布置。 您还可以定义在哪些面上设置配筋。 如果选择“全部在RG”选项，则配筋将应用于所有面。 当有多个具有相同几何形状和荷载的板时，该选项特别有用。

在“配筋类型”部分中，您可以选择创建网格或钢筋。

在“钢筋布置”部分中，可以选择指定板的侧面以及面的钢筋方向。 您可以选择使用混凝土保护层。 在这种情况下，数据是从“配筋布置”选项卡中导入的。

通过坐标定义“配筋位置”时，应确保该位置与有限元网格相对应。 一旦矩形包围单元的中心点，就会为整个单元创建配筋。

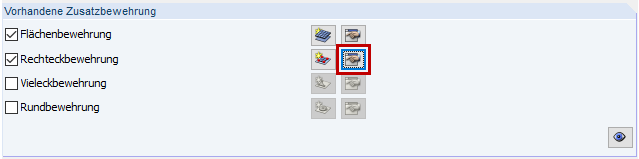

相邻的钢筋面的数值将被添加到相关的单元中。在定义了配筋后，可以通过点击[编辑...]按钮打开相应的表格。 在该表中显示了已定义的钢筋面的概览，并且可以进一步编辑。

Schaltfläche [Bearbeiten]

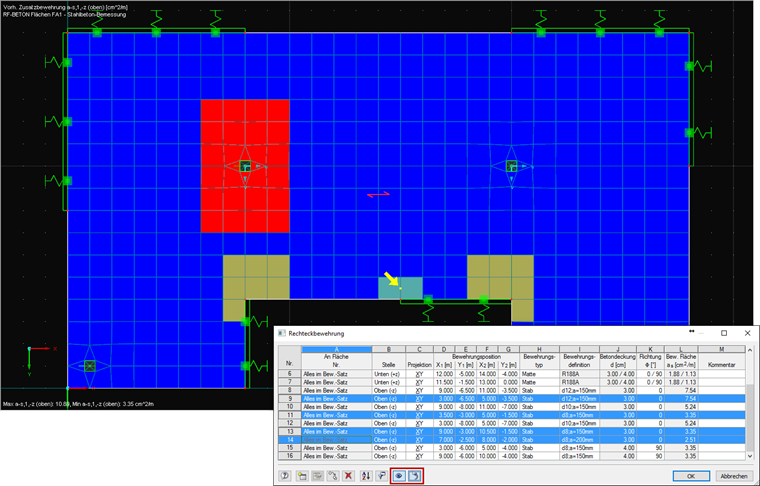

该表格包括复制和过滤功能，可以方便、清晰地管理已经输入的配筋。 您可以随时通过同时同步来检查特定的输入，该操作只显示所选的配筋。

Tabelle "Rechteckbewehrung" mit Synchronisation

检查配筋保护层

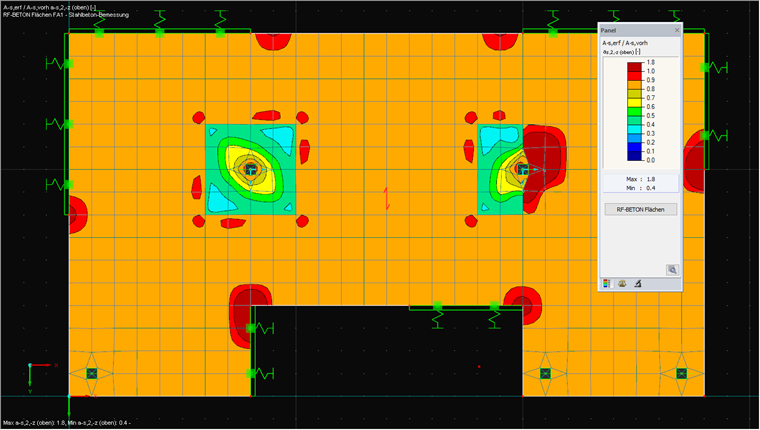

在成功输入配筋后，您可以在结果导航器中检查所需配筋的保护层。 一方面，通过选择“未覆盖钢筋”选项，可以快速检查哪些区域定义了钢筋不足；另一方面，您可以使用“As,req/As,prov”功能查看所需配筋的哪一部分已经被覆盖。

As，erf/As，上一个

图 5 中的深红色区域尚未得到足够的配筋。

自由配筋尺寸标注

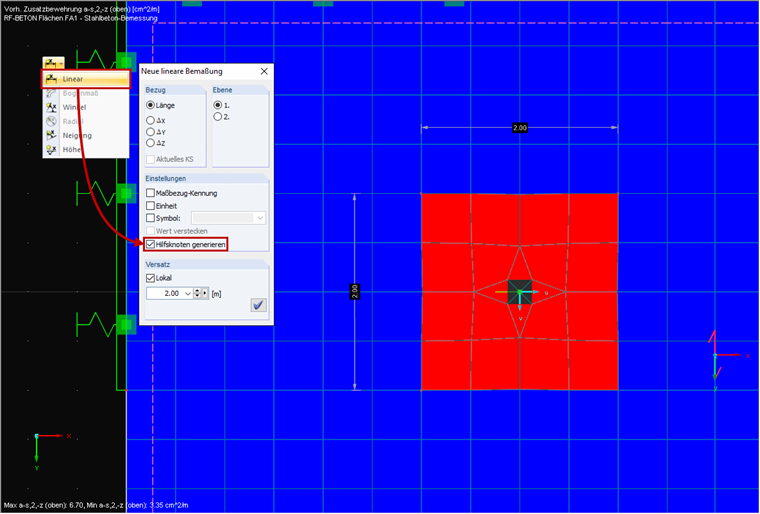

使用“线性标注”功能可以方便地对自由配筋进行尺寸标注。 在相应对话框中必须选择“生成帮助节点”选项，否则将无法捕获自由配筋。 现在您可以在相关点上创建节点，然后对其进行尺寸标注。

几何尺寸
