Визуальная проверка модели через печать в 3D PDF

Советы и рекомендации

Эта статья была переведена Google Translator Посмотреть исходный текст

Функция 3D PDF позволяет отображать трехмерные модели из RFEM или RSTAB в 3D PDF.

В дополнение к общей информации об изображении, которое можно перемещать, масштабировать или поворачивать, 3D PDF содержит 3D-информацию. Кроме того, команды на панели инструментов позволяют редактировать виды модели с учетом отображения в качестве каркасной модели, затенения и освещения модели, а также добавлять комментарии.

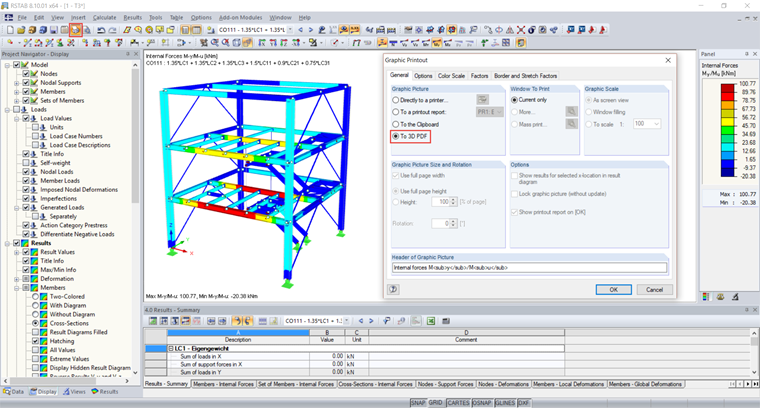

Pисунок 01 - Graphic Printout to 3D PDF

3D-заголовок PDF можно изменить, настроив его в обычном протоколе. Затем новая печатающая головка также применяется к 3D PDF.

Еще одна полезная функция - это плоскость резания. Он может быть ориентирован на оси X, Y или Z и позволяет выполнить любое сечение модели.

Pисунок 02 - Creating Cutting Plane

RFEM и RSTAB не требуются для просмотра 3D PDF; Его можно открыть в бесплатном Adobe Reader, который позволяет использовать различные приложения. Например, это облегчает работу инженера-строителя по репликации системы и проверке нагрузок. Кроме того, распределение внутренних сил в трехмерной модели легче понять, чем в печатной форме таблицы.

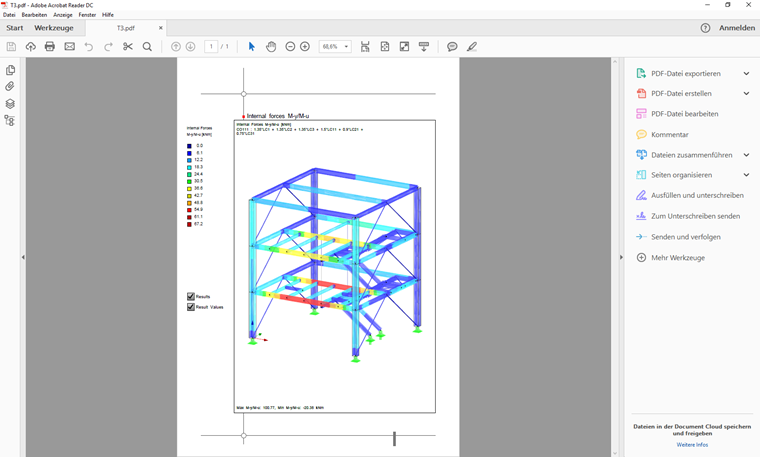

Pисунок 03 - Creating 3D PDF

Руководитель проекта также может легко выполнить проверку столкновения. Архитектор может проверить модель с помощью 3D PDF, и клиенту, конечно же, очень удобно просматривать свой проект на планшете или ПК. Для этого можно также скрыть результаты и значения результатов.
