Vizuální kontrola modelu pomocí funkce tisku do 3D PDF
Obr. 01 - Export obrázku do formátu 3D PDF
Obr. 02 - Vytvoření roviny řezu
Obr. 03 - Vytvořený soubor 3D PDF
Tipy & triky
Funkce tisku do 3D PDF umožňuje zobrazit trojrozměrné modely z programu RFEM nebo RSTAB ve formátu 3D PDF.
Soubor 3D PDF obsahuje kromě informací o běžném obrázku také 3D údaje. Obrázek lze posunovat, přibližovat a oddalovat nebo natáčet. Další příkazy v panelu nástrojů slouží k úpravě pohledů na model, k jeho zobrazení jako drátěného modelu, k jeho stínování, osvětlování nebo také k připojení komentáře.

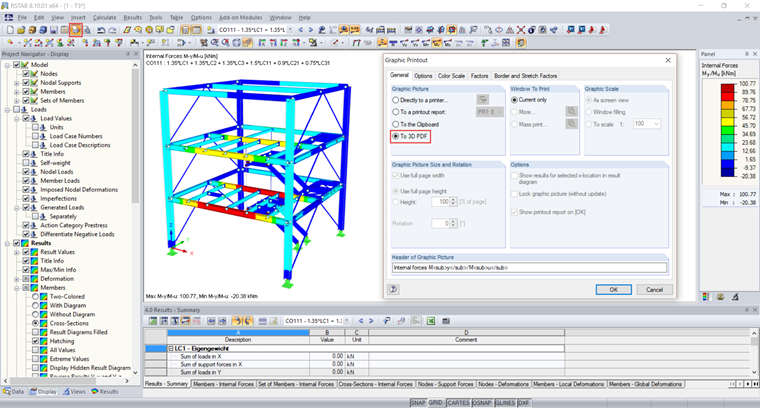

Obr. 01 - Export obrázku do formátu 3D PDF
Pokud chceme upravit tiskovou hlavičku souboru 3D PDF, provedeme úpravu hlavičky v běžném výstupním protokolu. Novou hlavičku pak také převezmeme do 3D PDF.
Další užitečnou funkci představuje rovina řezu. Lze ji vztáhnout k ose X, Y nebo Z. Můžeme pomocí ní vést libovolné řezy modelem.

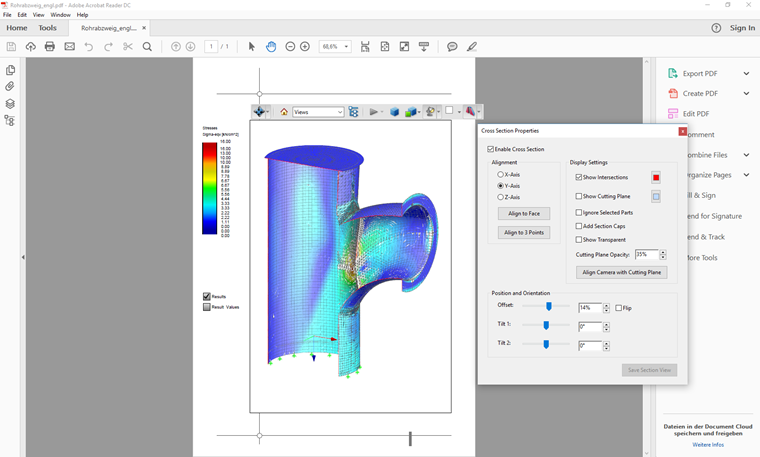

Obr. 02 - Vytvoření roviny řezu
K prohlížení souboru 3D PDF nepotřebujeme ani program RFEM ani RSTAB, soubor lze otevřít v bezplatné aplikaci Adobe Reader. Nabízí nám tak nejrůznější možnosti použití. Například znatelně usnadní práci kontrolnímu statikovi při dodatečných úpravách modelu a při kontrole zatížení. Mimoto lze průběh vnitřních sil snáze zkontrolovat na 3D modelu než ve vytištěné formě v tabulkách.

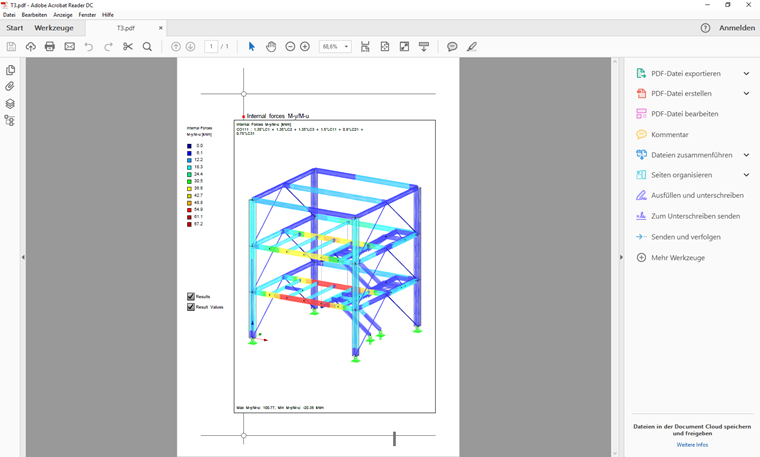

Obr. 03 - Vytvořený soubor 3D PDF
Také projektant má možnost pohodlně provést kontrolu kolizí. Architekt může přezkoumat model ve 3D PDF a samozřejmě i pro investora je velmi pohodlné prohlédnout si svůj projekt na tabletu nebo PC. Pro tyto účely lze také skrýt výsledky a výsledné hodnoty.
