Contrôle visuel d’un modèle grâce à l’impression en PDF-3D

Trucs & Astuces

La fonctionnalité PDF-3D permet d’afficher des modèles tridimensionnels issus de RFEM/RSTAB dans un PDF-3D.

Au-delà des informations apportés par un rendu 3D qui peut être déplacé, zoomé et retourné, le PDF-3D contient également des informations 3D. De plus, la barre d'outils permet de modifier les vues du modèle (en fil de fer, solide ou transparent solide), l'éclairage ou encore l'ajout de commentaires.

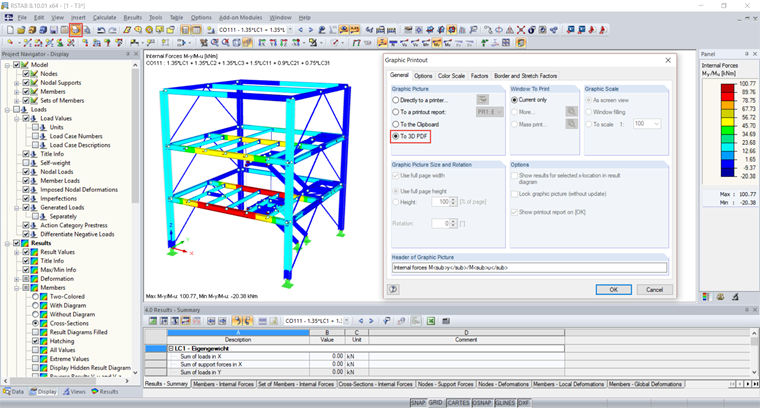

Figure 01 – Impression en PDF-3D

L’en-tête du PDF-3D peut être modifiée par la personnalisation de l’en-tête du rapport d’impression standard. Le nouvel en-tête de rapport d’impression est appliqué au PDF-3D.

L'outil dispose également d'une fonctionnalité de coupe de plan. La coupe peut être réalisée selon l'axe X, Y ou Z, mais une coupe totalement arbitraire est également possible.

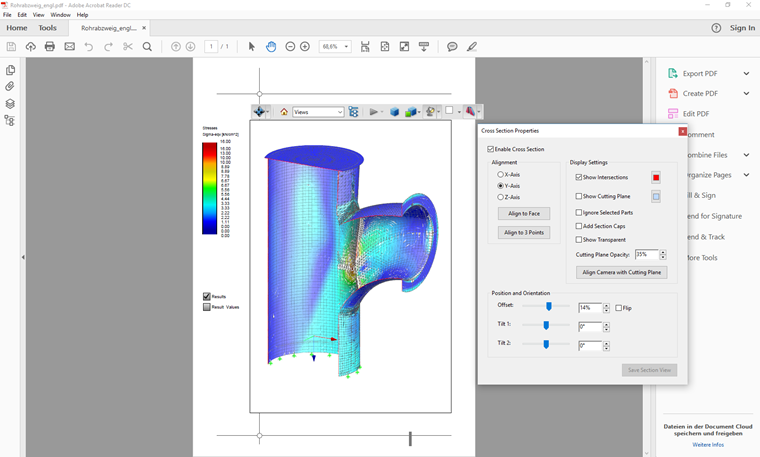

Figure 02 – Création du plan de coupe

Le PDF-3D ne requiert pas RFEM ou RSTAB pour afficher le modèle. Il peut être ouvert dans le freeware Adobe Reader, fournissant une large gamme de possibilités. Il peut, par exemple, faciliter le travail d’ingénieurs structure lors de la re-modélisation et contrôle des charges d’une structure. Enfin, la distribution des efforts internes est plus facile à suivre dans un modèle 3D que dans des tableaux.

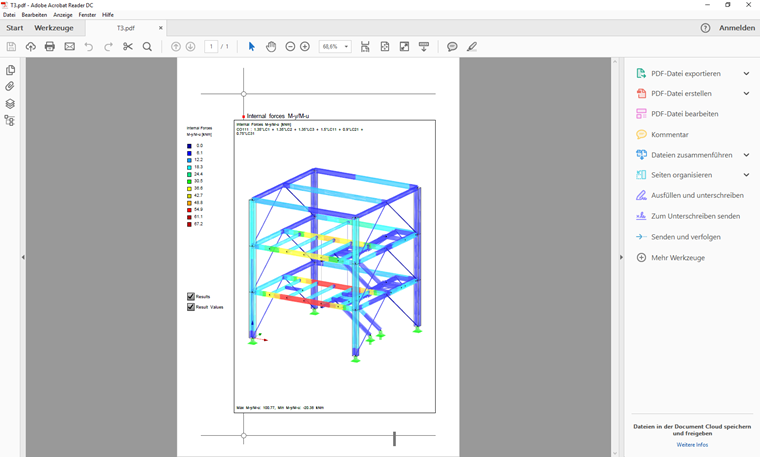

Figure 03 – Création du PDF-3D

Le gestionnaire de projet permet également aux différentes parties du projet de réaliser un contrôle très rapide : L'architecte peut contrôler le modèle via le PDF-3D. De même, le client peut voir sont projet sur tablette ou ordinateur. C'est pourquoi les résultats et les valeurs de résultat peuvent être masquées.
