视觉模型检查使用打印到3D PDF

提示和技巧

3D PDF功能允许您在3D PDF中显示RFEM或RSTAB的三维模型。

除了有关可以移动,缩放或旋转的图像的一般信息外,3D PDF还包含3D信息。此外,工具栏命令允许您根据线框模型,着色和照明模型或添加注释来编辑模型视图。

图01 - 3D打印输出到3D PDF

可以通过在常规打印输出报告中自定义打印输出标题来修改3D PDF标题。然后,新的打印输出报告标题也应用于3D PDF。

另一个有用的功能是切割平面。这可以与X轴,Y轴或Z轴对齐,并允许任意切割模型。

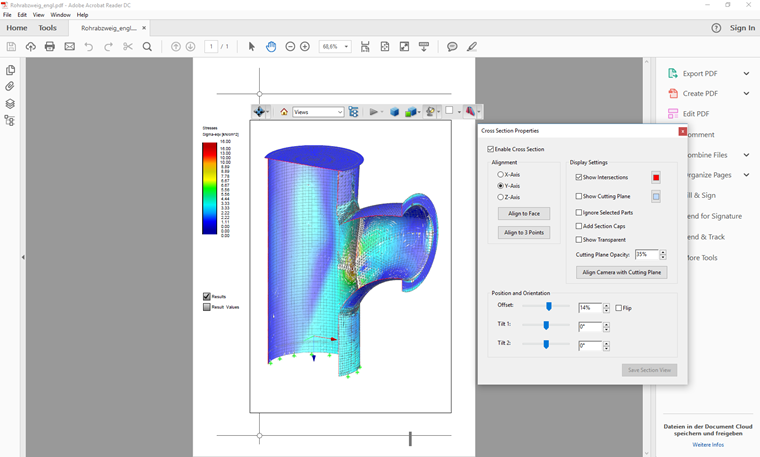

图02 - 创建切割平面

3D PDF不需要RFEM和RSTAB来显示模型。它可以在Adobe Reader免费软件中打开,因此提供了广泛的应用程序可能性。例如,它可以在重建结构和检查负载时促进结构工程师的工作。此外,3D模型中的内力分布比印刷表格更容易遵循。

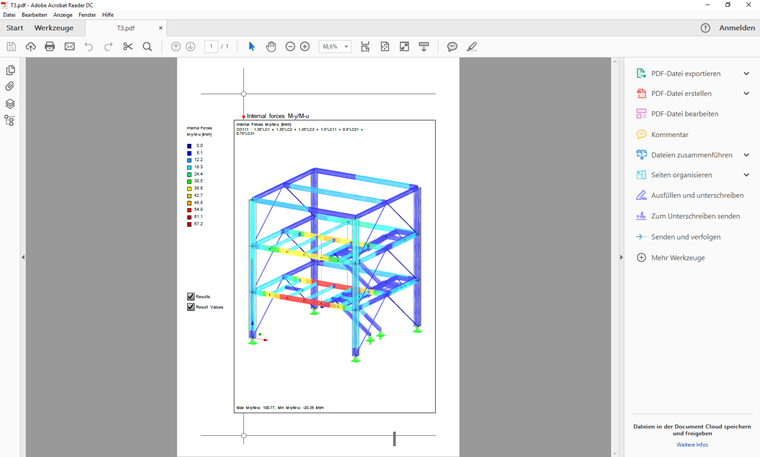

图03 - 创建3D PDF

项目经理还可以轻松进行碰撞检查。建筑师可以通过3D PDF检查模型,当然也非常方便客户在平板电脑或PC上观看他的项目。为此,还可以隐藏结果和结果值。
