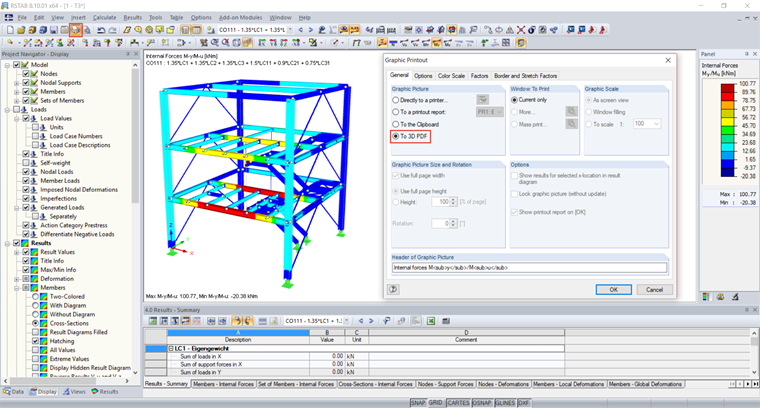

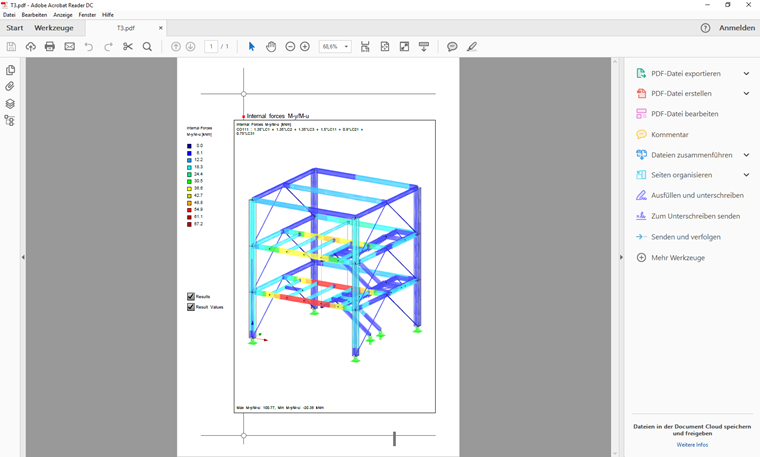

Oltre alle informazioni generali sull'immagine che può essere spostata, ingrandita o ruotata, il PDF 3D contiene le informazioni 3D. Inoltre, i comandi della barra degli strumenti consentono di modificare le viste del modello in termini di un modello wireframe o di ombreggiare e illuminare il modello o di aggiungere commenti.
L'intestazione del PDF 3D può essere modificata personalizzando l'intestazione della relazione di calcolo nella normale relazione di calcolo. La nuova intestazione della relazione di calcolo viene quindi applicata anche al PDF 3D.
Un'altra funzione utile è un piano di taglio. Questo può essere allineato con l'asse X, Y o Z e consente di tagliare il modello in modo arbitrario.
Il PDF 3D non richiede RFEM e RSTAB per visualizzare il modello. Può essere aperto nel software gratuito Adobe Reader e quindi offre un'ampia gamma di possibilità di applicazione. Ad esempio, può facilitare il lavoro degli ingegneri strutturisti durante il rimodellamento di una struttura e il controllo dei carichi. Inoltre, la distribuzione delle forze interne è più facile da seguire nel modello 3D che nella forma di tabelle stampate.
Il Project Manager può anche eseguire facilmente il controllo delle collisioni. L'architetto può controllare il modello tramite PDF 3D; Naturalmente, è anche molto comodo per il cliente visualizzare il proprio progetto su un tablet o un PC. A tale scopo, è anche possibile nascondere i risultati e i valori dei risultati.
