Sprawdzenie modelu wizualnego korzystając z funkcji wydruku w formacie 3D PDF

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Funkcjonalność formatu 3D PDF umożliwia wyświetlanie trójwymiarowych modeli z programu RFEM lub RSTAB.

Oprócz ogólnych informacji o obrazie, który można przesuwać, powiększać lub obracać, PDF 3D zawiera również informacje 3D. Ponadto polecenia wyświetlane na pasku narzędzi umożliwiają edytowanie widoków modelu w odniesieniu do modelu szkieletowego, zacieniania i oświetlania modelu lub dodawania komentarzy.

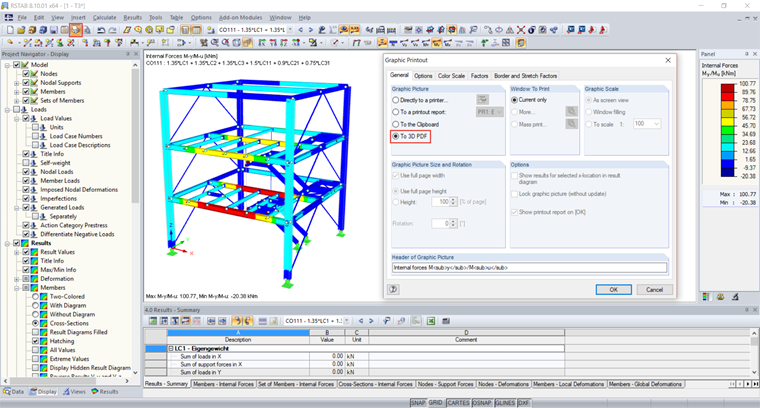

Rysunek 01 - Graphic Printout to 3D PDF

Nagłówek 3D PDF można zmodyfikować poprzez dostosowanie nagłówka wydruku w zwykłym protokole wydruku. Nowy nagłówek protokołu wydruku zostanie następnie zastosowany do pliku PDF 3D.

Kolejną przydatną funkcją jest płaszczyzna cięcia. Może być ustawiony w jednej linii z osią X, Y lub Z i umożliwia dowolne przecięcie modelu.

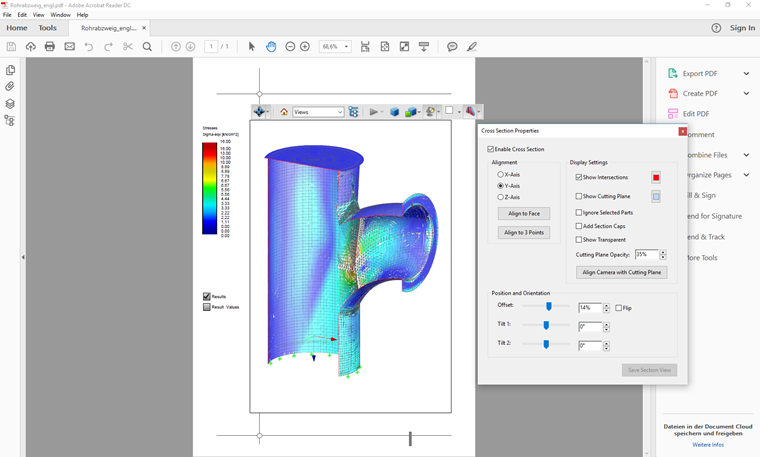

Rysunek 02 - Creating Cutting Plane

3D PDF nie wymaga do przedstawienia modelu programów RFEM i RSTAB, ponadto można go otworzyć w bezpłatnej wersji Adobe Reader, dzięki czemu oferuje on szeroką gamę możliwości zastosowania. Może to na przykład ułatwić pracę inżynierom podczas przebudowy konstrukcji i kontroli obciążeń. Ponadto w przypadku modelu 3D łatwiej jest śledzić rozkład sił wewnętrznych niż w postaci tabel drukowanych.

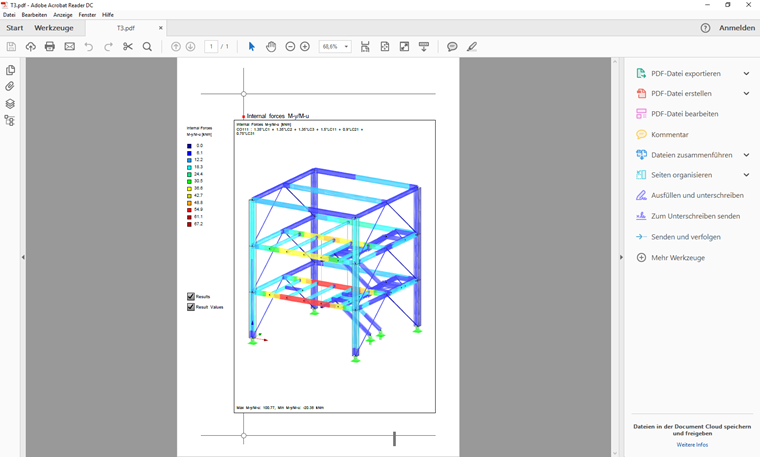

Rysunek 03 - Creating 3D PDF

Menedżer projektów może również z łatwością przeprowadzić kontrolę kolizji. Architekt może sprawdzić model za pomocą 3D PDF, a klient może też obejrzeć swój projekt na tablecie lub komputerze. W tym celu można również ukryć wyniki i ich wartości.
