Verificação do modelo visual usando o PDF Imprimir para 3D

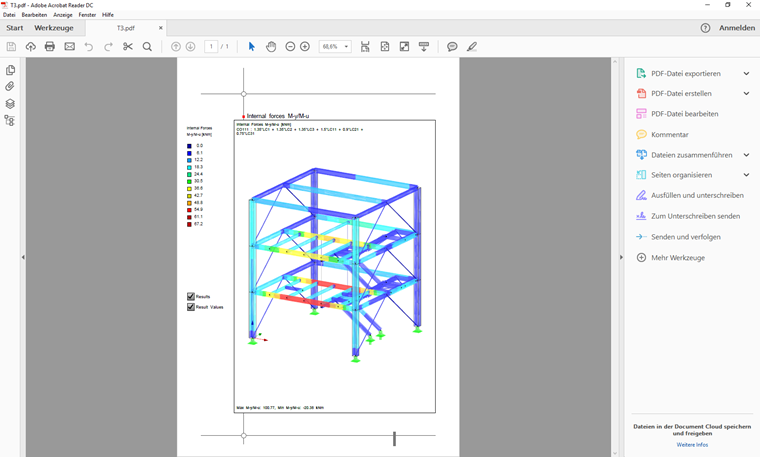

A funcionalidade PDF 3D permite apresentar modelos tridimensionais do RFEM ou do RSTAB num PDF 3D.

Além da informação geral sobre a imagem que pode ser movida, ampliada ou rodada, o PDF 3D contém a informação 3D. Além disso, os comandos da barra de ferramentas permitem editar as vistas do modelo utilizando um modelo de linhas, sombrear e iluminar o modelo ou adicionar comentários.

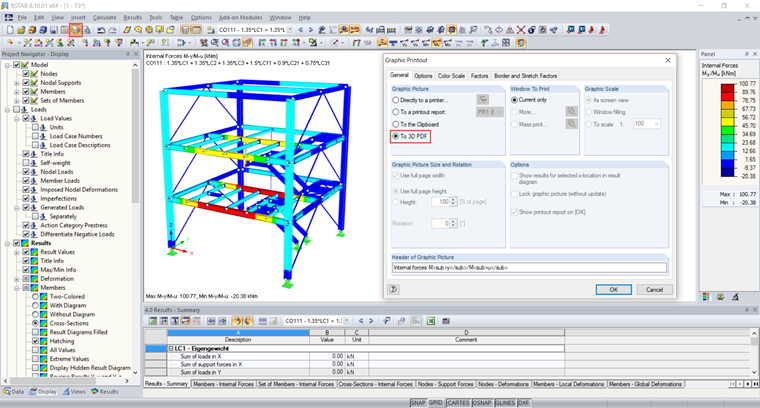

O cabeçalho PDF 3D pode ser alterado ajustando o cabeçalho da impressão no relatório de impressão normal. O novo cabeçalho do relatório de impressão também é aplicado para o PDF 3D.

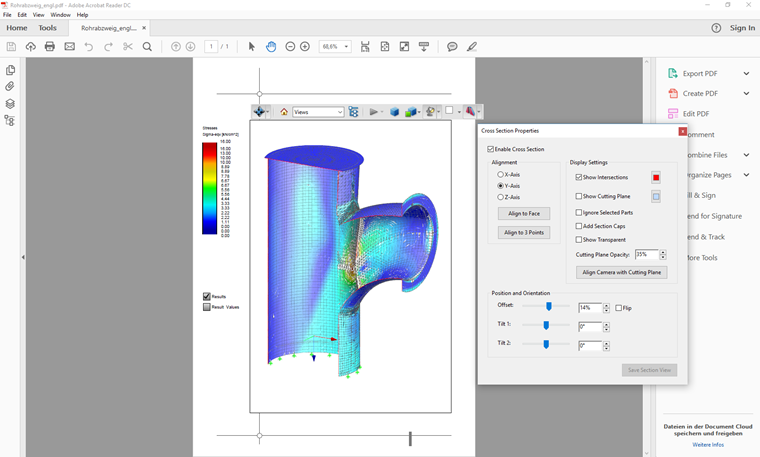

Outra função útil é o plano de corte. Esta pode ser alinhada com os eixos X, Y ou Z e permite cortar o modelo de forma arbitrária.

O PDF 3D não requer o RFEM e o RSTAB para exibir o modelo. Este pode ser aberto com o software gratuito Adobe Reader e oferece várias possibilidades de aplicação. Pode, por exemplo, facilitar o trabalho dos engenheiros de estruturas na remodelação de uma estrutura e na verificação de cargas. Além disso, é mais fácil seguir a distribuição das forças internas no modelo 3D do que na forma de tabelas impressas.

O administrador de projetos também pode efetuar facilmente uma verificação de colisão. O arquiteto pode verificar o modelo através do PDF 3D; obviamente, também é muito conveniente para o cliente visualizar o seu projeto num tablet ou computador. Para este propósito, também pode ser ocultado os resultados e os valores dos resultados.


Autor

A Eng.ª Matula trabalha na área do apoio cliente.
