Техническая статья

Эта статья была переведена Google Translator Посмотреть исходный текст

001488

23. октября 2017

Техническая статья Robert Vogl Дополнительные модули RFEM RSTAB RF-CONCRETE CONCRETE RF-CONCRETE NL EC2 for RFEM/RSTAB Железобетонные конструкции Нелинейный расчет Еврокод 2

При проектировании железобетонных компонентов по EN 1992-1-1, [1] возможны нелинейные методы определения внутренних сил для предельных состояний предельных и пригодных для эксплуатации. Внутренние силы и деформации определяются при учете нелинейного поведения внутренних сил и деформаций. Расчет напряжений и деформаций в состоянии трещины, как правило, приводит к отклонениям, которые значительно выше, чем линейно определенные значения.

В предыдущей статье были описаны общие методы расчета и моделирования балок, ребер и плит, расположенных внизу, в трещиноватом состоянии. В нижеследующих описаниях описана конструкция непрерывной железобетонной балки. Расчет возможен с помощью модулей CONCRETE и RF-CONCRETE Members в сочетании с лицензиями на EC2 и RF-CONCRETE NL.

Система и загрузка

Непрерывная балка состоит из прямоугольного сечения 20/35 см с маркой бетона C30/37.

Постоянные нагрузки и транспортные нагрузки организованы в трех загружениях. Для определения расчетных сочетаний в соответствии с EN 1990, RFEM/RSTAB использует автоматическую комбинаторику для максимального удобства и простоты обслуживания (общая расчетная ситуация).

Линейный расчет арматуры в ULS

Сначала определяется усиление для предельного состояния. Расчет выполнен с учетом перераспределения момента и округления для внутренних сил расчетной комбинации RC1. Кроме того, указываются следующие параметры армирования:

Диаметр арматуры 16 мм
Масштабирование арматуры для трех областей
Бетонное покрытие 30 мм
Минимальная арматура 2 Ø 12 для верхнего и нижнего слоя
Конструктивная арматура на максимальный интервал армирования 15 см с Ø 12

На основе этих спецификаций программа определяет предложение армирования в соответствии с линейно-упругим подходом. В окне 3.1 можно проверить арматуру, которая является основой для нелинейного расчета.

Нелинейный расчет ширины трещин и деформаций в SLS

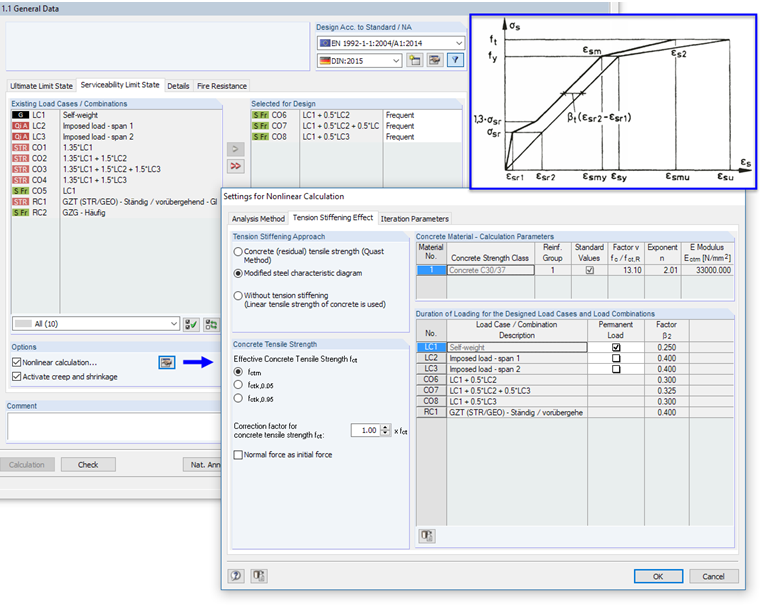

Нелинейный расчет для предельного состояния пригодности к эксплуатации выполняется для сочетаний нагрузок CO6-CO8 (расчетные сочетания не позволяют получить четкие соотношения напряжение-деформация). Влияние жесткости на растяжение должно быть учтено в нелинейном расчете. Для этого выбран подход с модифицированной характеристикой стали по [2] .

Pисунок 03 - Window '1.1 General Data' for Serviceability Limit State with Settings for Nonlinear Calculation According to [2]

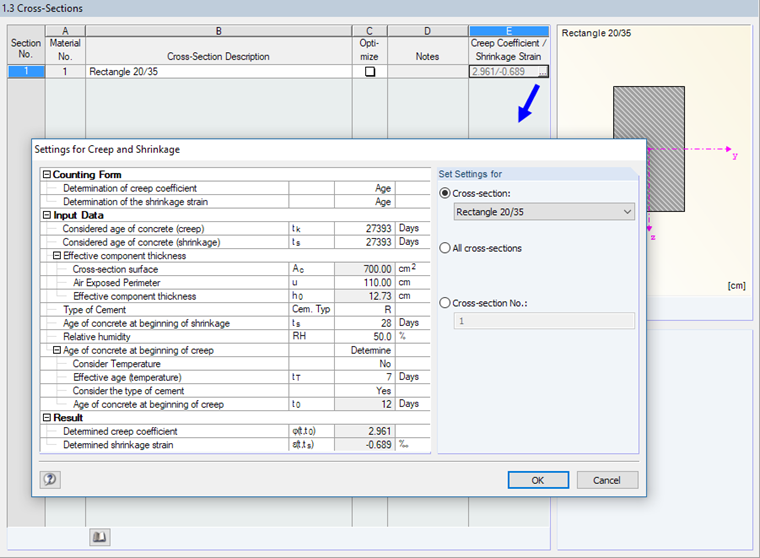

Кроме того, учитываются эффекты ползучести и усадки. Технические характеристики приведены в окне 1.3.

Pисунок 04 - Window '1.3 Cross-Sections' with Settings for Creep and Shrinkage

Результаты

Выполнен физико-геометрический нелинейный расчет. Итерация состояния напряженного состояния выполняется на плоскости сечения. Начиная с распределения внутренних сил внутри итерационного цикла, всегда рассчитываются новые и текущие состояния напряженно-деформированного состояния. Сходимость достигается при достижении равновесного состояния.

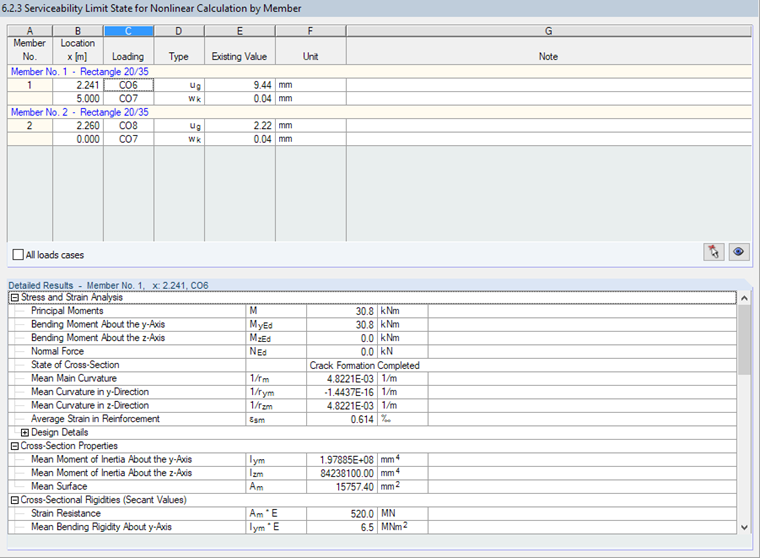

Как и ожидалось, максимальные деформации возникают в поле 1 для нагрузки CO6 (LC1 + 0,5 ∙ LC2). Ширина трещин мала.

Pисунок 05 - Window '6.2.3 Serviceability Limit State for Nonlinear Calculation by Member'

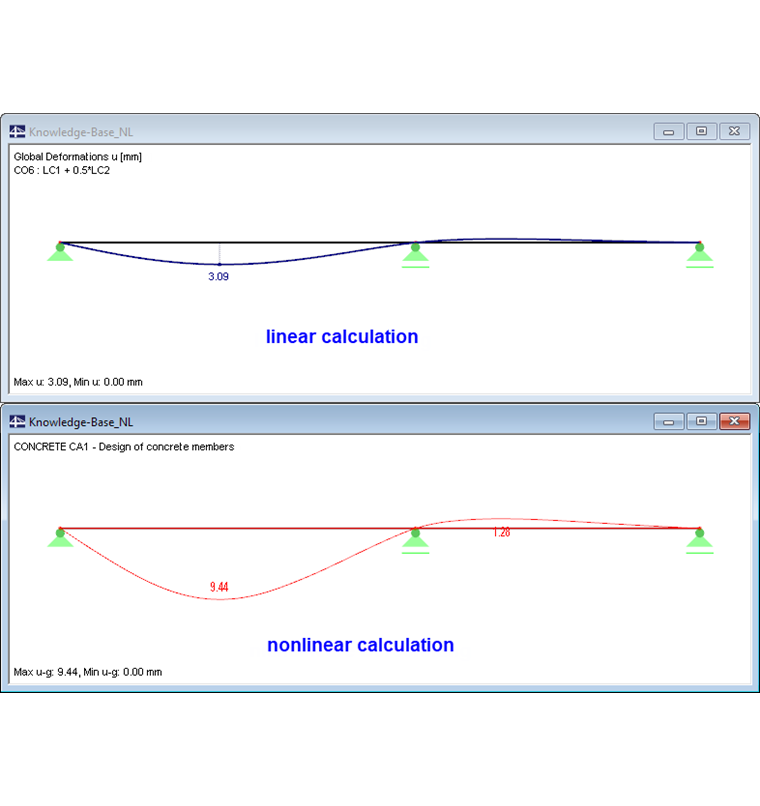

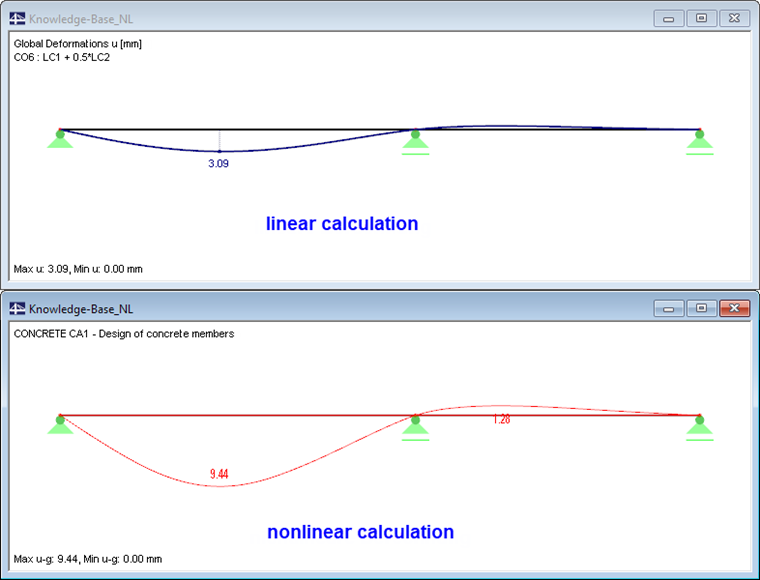

Деформация из нелинейного расчета с учетом эффекта ползучести значительно выше, чем деформация чисто линейного упругого расчета без влияния ползучести. Это хорошо видно при сравнении деформаций.

Pисунок 06 - Рисунок 06 - Сравнение деформаций

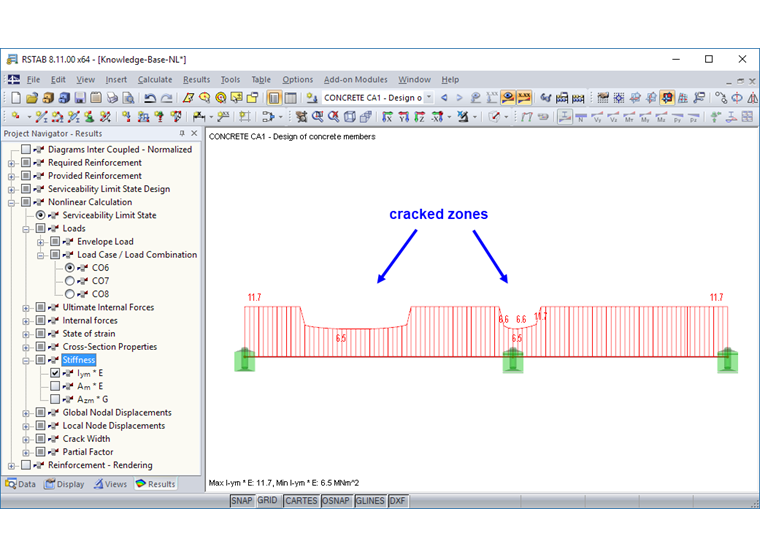

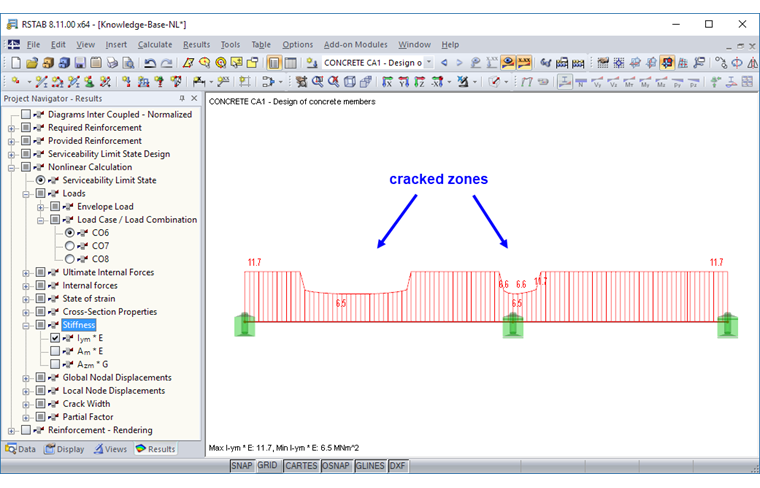

Диаграмма жесткости показывает, что в рабочем состоянии большая площадь панели 1 имеет трещины.

Pисунок 07 - Рисунок 07 - Распределение жесткости Iym ∙ E

Резюме

По сравнению с линейно-упругим расчетом железобетонных компонентов, нелинейный расчет жесткости и деформаций дает значения деформации, которые могут быть значительно выше при учете образования трещин. Этот эффект можно учесть с помощью нелинейных методов расчета железобетонных модулей Dlubal. Также можно учесть влияние ползучести и усадки.

Литература

[1]	Eurocode 2: Проектирование железобетонных и предварительно напряженных железобетонных конструкций. Часть 1‑1: Общие правила и нормы для зданий; EN 1992-1-1: 2004 + AC: 2010
[2]	DAfStb: DAfStb Issue 525 - Пояснения к DIN 1045: 1. Berlin: Beuth, 2003
[3]	Ручной БЕТОН. Tiefenbach: Dlubal Software, август 2017 г. Скачать
