Создание параметрического сечения

Техническая статья

Автономная программа SHAPE-THIN определяет характерные значения и напряжения любых тонкостенных поперечных сечений. Графические инструменты и функции позволяют моделировать сложные формы поперечного сечения. В дополнение к графическому вводу, также возможно вводить данные в таблицы. В качестве альтернативы вы можете импортировать файл DXF и использовать его в качестве основы для дальнейшего моделирования. Кроме того, каждое поперечное сечение может быть введено с использованием библиотеки поперечного сечения Dlubal Software и объединено как часть с определяемыми пользователем элементами.

Часто существует потребность в создании серии поперечных сечений, то есть одинаковых поперечных сечений с разными размерами. Параметры позволяют быстро и легко изменять размеры поперечного сечения. Параметры могут использоваться в формулах для определения числового значения. Вы можете редактировать формулы с помощью редактора формул. Если параметр изменяется в списке параметров, результаты всех формул, использующих этот параметр, будут адаптированы.

Список параметров

Управление параметрами осуществляется в списке параметров, который можно открыть, нажав кнопку [Редактировать параметры] на панели инструментов входной таблицы или в редакторе формул.

Рисунок 01 - Кнопка [Редактировать параметры] на панели инструментов таблицы

Рисунок 02 - Кнопка [Изменить параметры] в редакторе формул

Имя параметра (столбец A) не должно содержать пробелов и может быть назначено только один раз. Этот параметр используется для адресации параметра в формулах.

Параметр имеет определенный тип (столбец B). Например, расстояния должны иметь только один параметр типа длины. В зависимости от типа может быть выбран соответствующий конкретный блок (столбец D).

Вы можете ввести значение параметра непосредственно в столбец C или определить его с помощью формулы в столбце E. В дополнение к общим математическим операциям проверка возможна с использованием функций If и Max / Min. Ссылка $ \ $$ может ссылаться на конкретную таблицу. Например, $ \ $$ 1.1 (A1) использует значение ячейки A1 таблицы 1.1. В столбце F вы можете установить диапазон значений для управления значениями столбца C.

Помимо ввода параметров в диалоговом окне «Редактировать параметры», также можно импортировать их с помощью файла Excel.

Редактор формул

Редактор формул управляет уравнениями параметризованного ввода. Вы можете открыть его, нажав кнопку на панели инструментов таблицы, желтый или красный угол в ячейке таблицы или функциональные кнопки рядом с текстовым полем в диалоговых окнах.

Рисунок 03 - Кнопка [Редактировать формулу] на панели инструментов таблицы

Рисунок 04 - Отмеченные углы ячейки в узлах таблицы 1.1

Рисунок 05 - Функциональные кнопки в контекстном меню в диалоговом окне «Редактировать узел»

Формула может быть введена в текстовое поле «Формула». Он может содержать постоянные числовые значения, параметры или функции. Содержимое других ячеек можно использовать в формулах через ссылки. Ссылка начинается с восклицательного знака, а ячейка ссылки помещается в скобки. Например,! (D2) - это значение ячейки D2).

пример

Поперечное сечение, показанное на рисунке 06, должно быть введено параметрически в SHAPE-THIN 8.

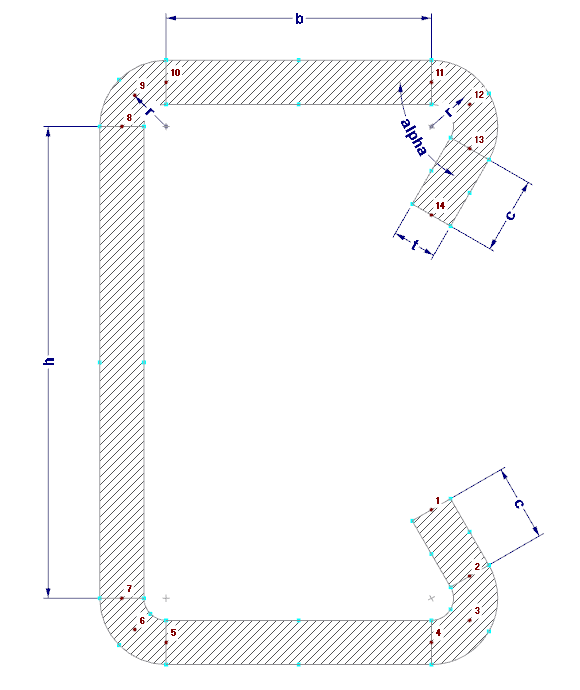

Рисунок 06 - Сечение с параметрами

Для этого определены параметры, показанные на рисунке 07.

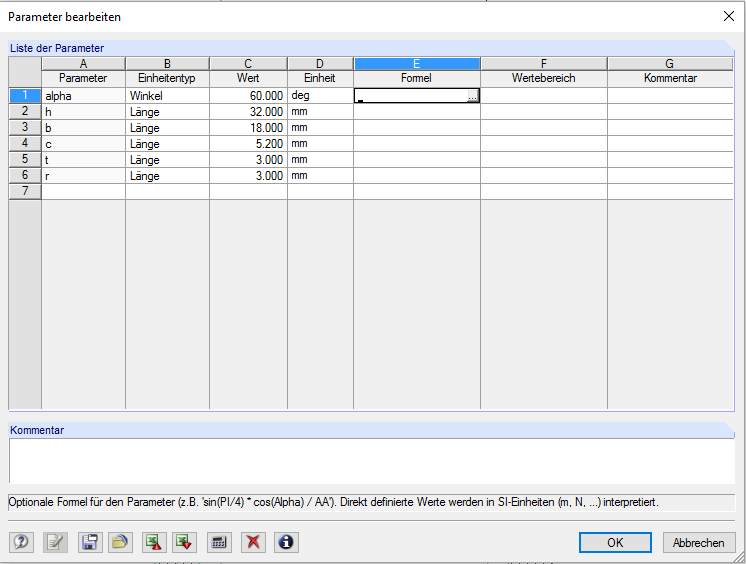

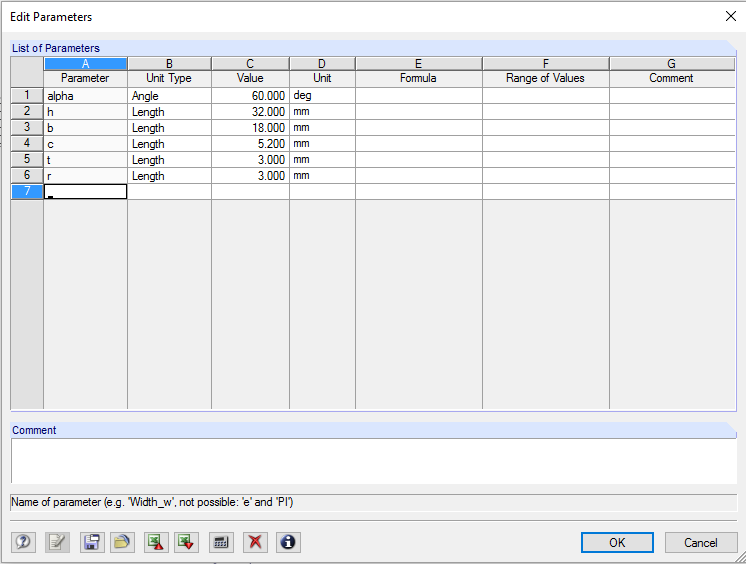

Рисунок 07 - Список параметров

Затем координаты узла могут быть определены с помощью формул (см. Рисунок 08).

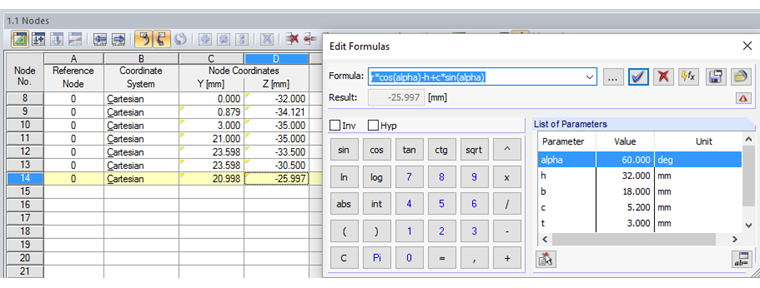

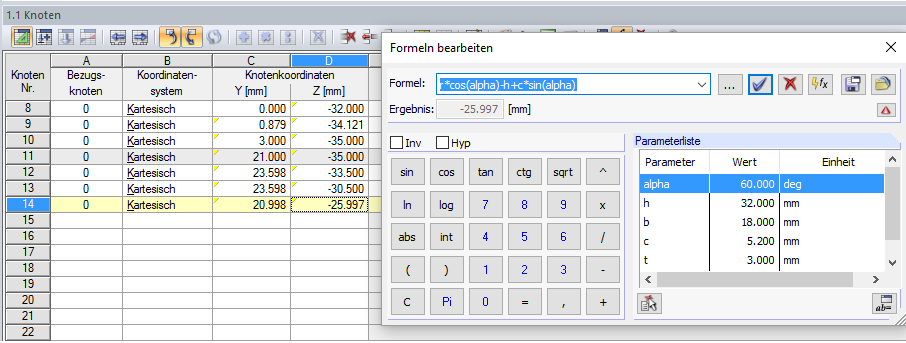

Рисунок 08 - Координаты узла: редактировать формулу

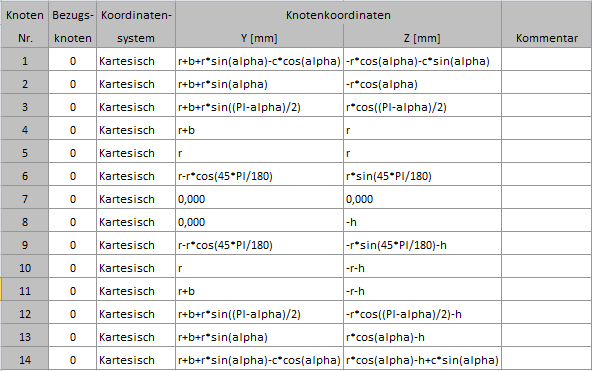

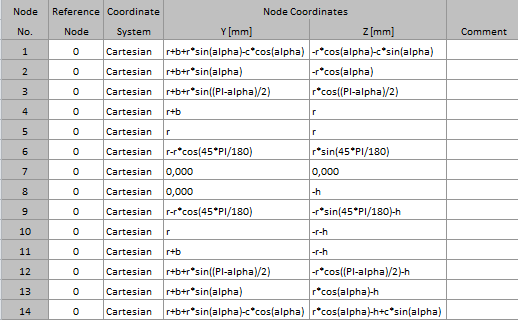

Используемые формулы показаны на рисунке 09.

Рисунок 09 - Формулы координат узла

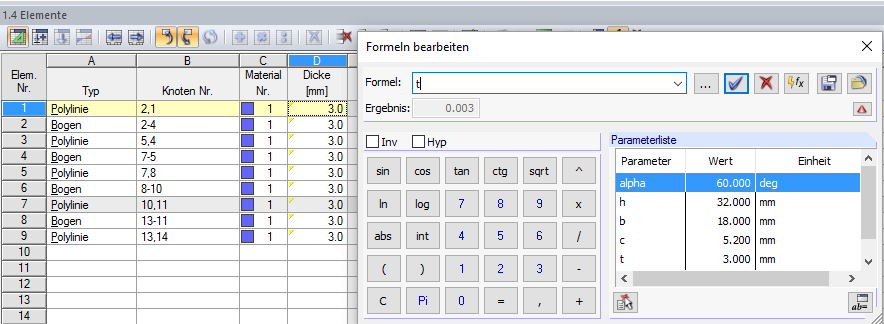

На следующем шаге толщина элемента назначается с помощью соответствующего параметра (рисунок 10).

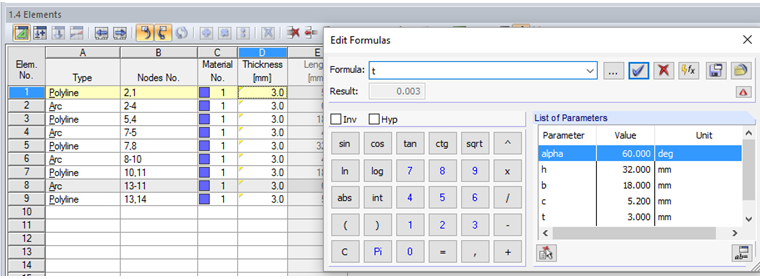

Рисунок 10 - Толщина элемента параметра

Изменяя параметры, размеры поперечного сечения теперь можно легко регулировать (Рисунок 11).

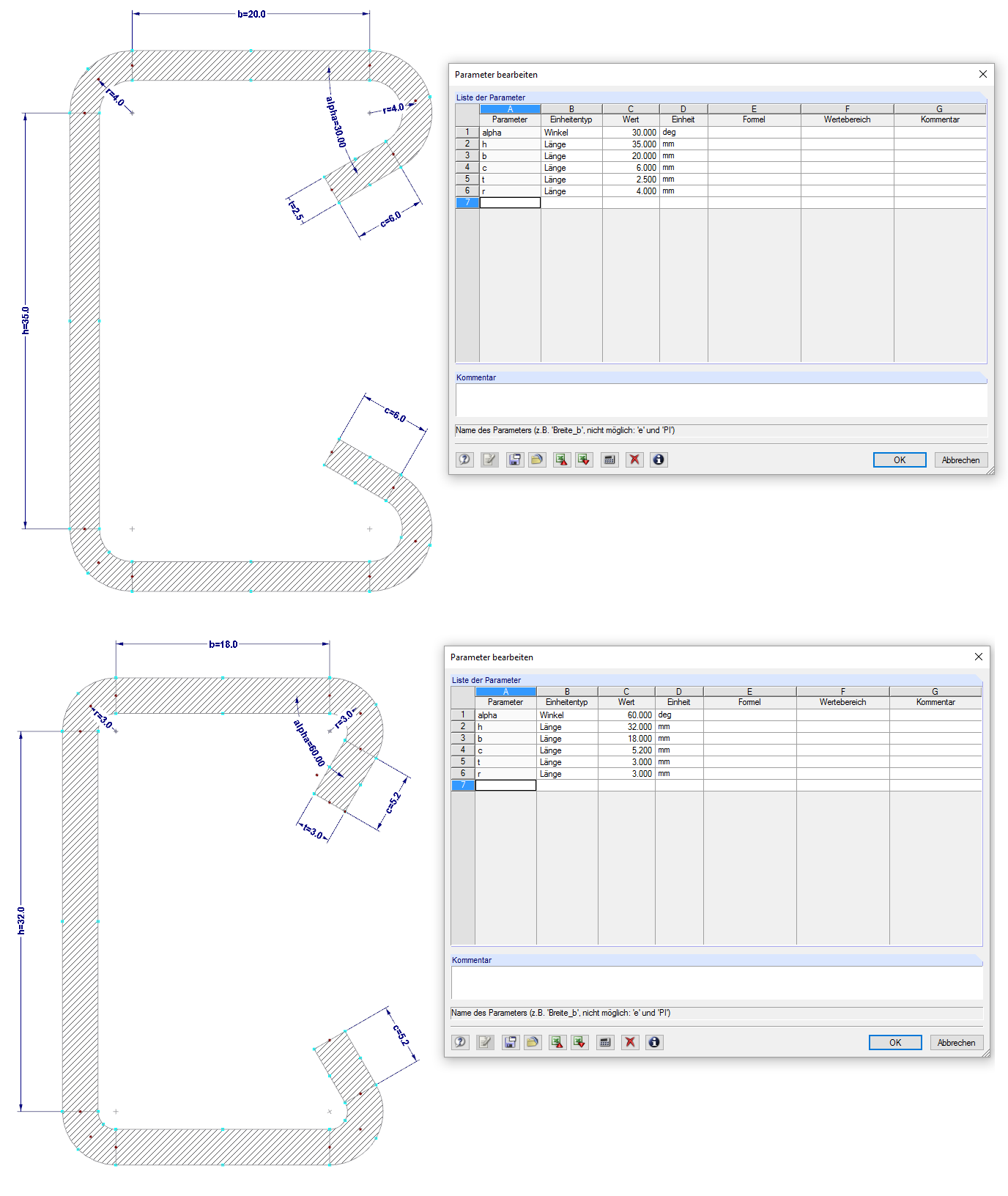

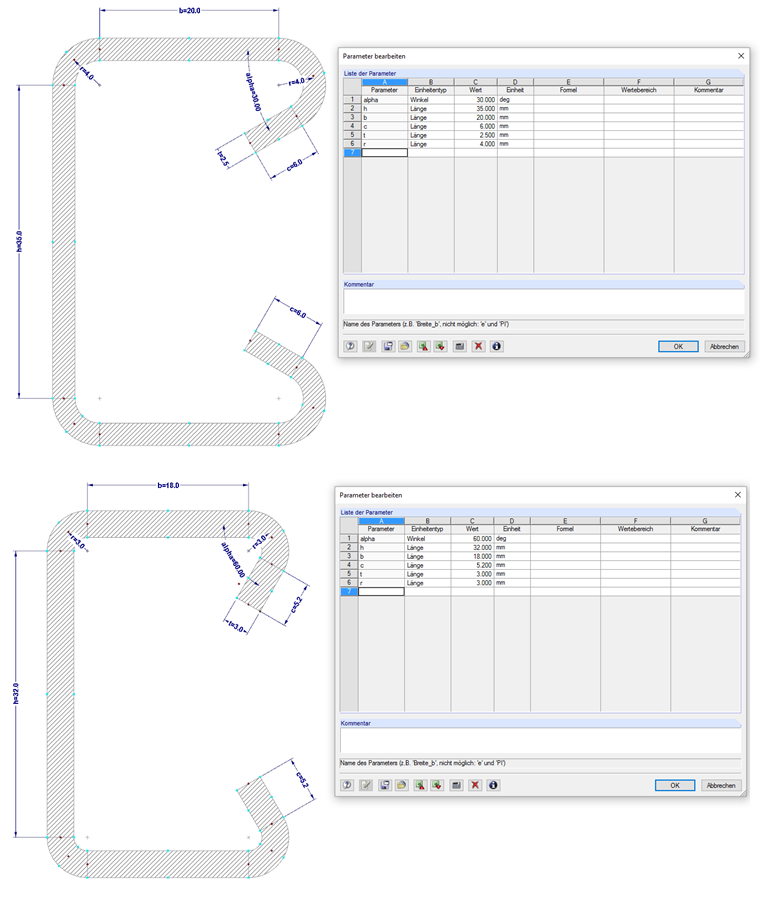

Рисунок 11 - Изменение размеров с помощью параметров
