技术文章
独立程序 SHAPE‑THIN 主要用于计算薄壁截面的截面属性和应力。利用软件提供的图形工具和功能可以创建非常复杂的截面形式。用户除了可以图形形式与软件交互型创建模型还可以通过使用软件中的表格输入并建立模型。与主软件一样,用户可以直接导入 Dlubal 截面数据库中的截面形式,并与已经在独立模块中建立的截面模型相互组合创建新截面。
实际工程问题经常遇到要求建立多个具有相同或类似截面形式的截面,其区别仅是具有不同的尺寸。参数化设计不仅可以快速的建模而且可以快速的修改截面尺寸。参数化设计具体方法可以使用公式计算截面属性。上述公式可以在对话框的公式编辑器中进行编辑。如果参数列表中的任一一项参数发生变化,那么与其相关的使用该参数的其他公式的计算结果将相应的发生变化。
参数列表
各个参数可以在参数列表中进行管理和编辑。用户只需要点击输入表格中的图标按钮 [编辑参数] 或者直接激活公式编辑器的编辑功能。
参数的名称(A 列)不可以为空置并且不能重复。公式中将会继续使用该参数的名称。
编辑参数时必须选择参数的类型(B 列)。例如间距一般来说应该选择归类的参数类型为长度。另外还需要选择与参数类型想关联的参数单位(D 列)。
参数的数值可以在 C 列直接输入或者在E列编辑公式计算。编辑公式时,除了一般意义的数学公式还可以逻辑关系公式例如 If 语句以及 Max-/Min 等进行判断。使用运算符号 $\$$-关联可以将公式中的参数与其他表格中的数值相关联。例如当使用 $\$$1.1(A1) 表示关联并使用表格 1.1 第 A1 格的数值。在表格第F列还可以设置在 C 列中的参数的取值范围。
软件除了允许在对话框‘编辑参数’中输入外,还允许导入 Excel-表格中的数据。
公式编辑器
公式编辑器用于管理和编辑参数化方程。激活公式编辑器的方法是单击表格中黄色或者红色拐角或者单击对话框输入区域后方的公式栏按钮。
公式可以在输入区域 “公式“ 中输入。公式可以设置为常量、参数或者方程形式。其他方格中的内容可以通过方程形式关联到该公式。采用关联的方法是可以使用感叹号,相关的数值方格需加括弧应用。例如关联数值 !(D2) 表示关联数值方格 D2 的数据。
示例

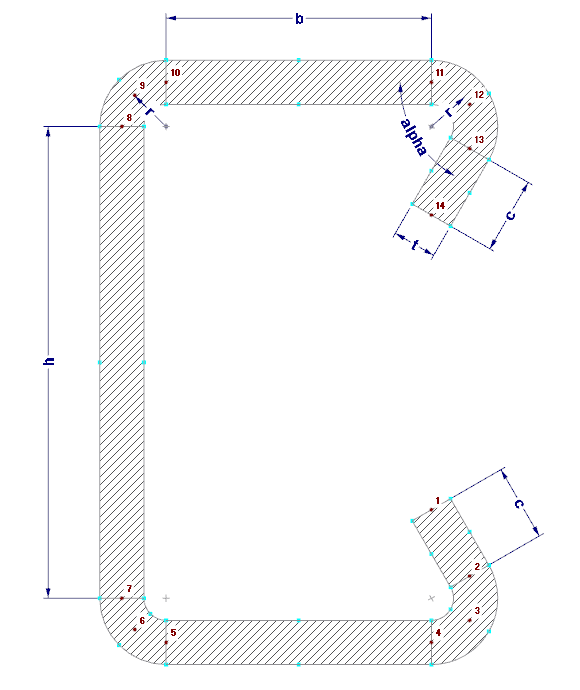

图 06 中所示的截面间使用 SHAPE‑THIN 8 参数化建模。

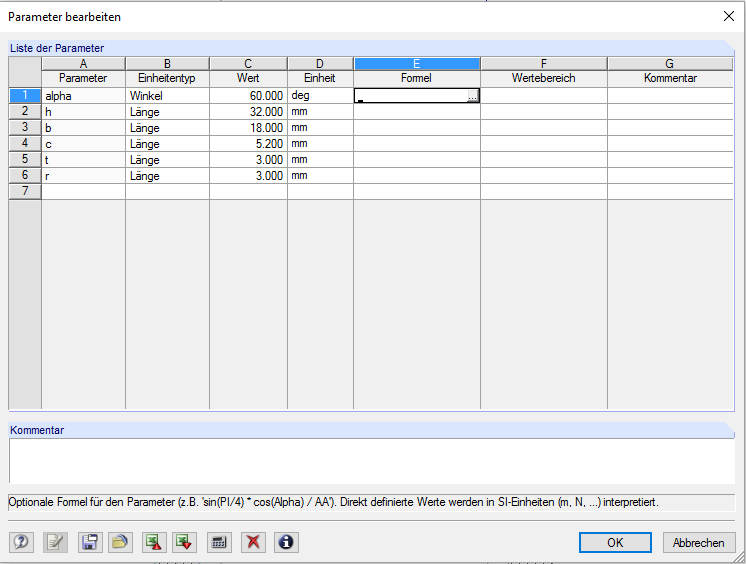

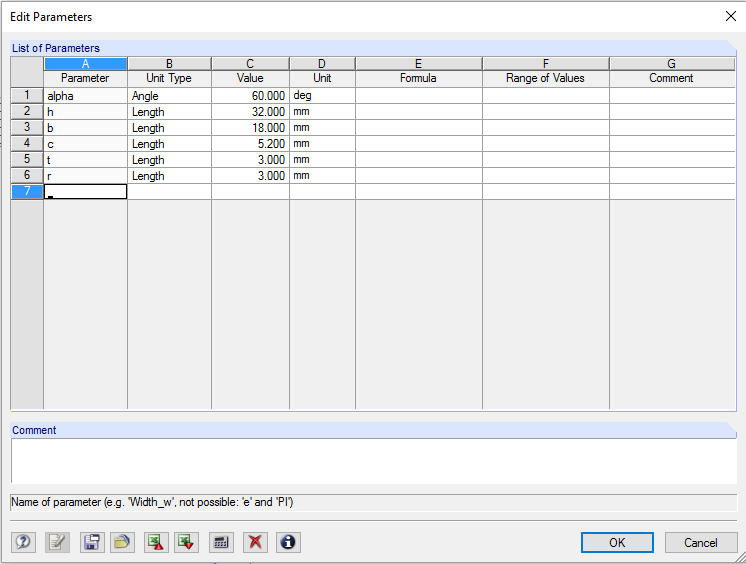

图 07 显示的为需要定义的相关参数。

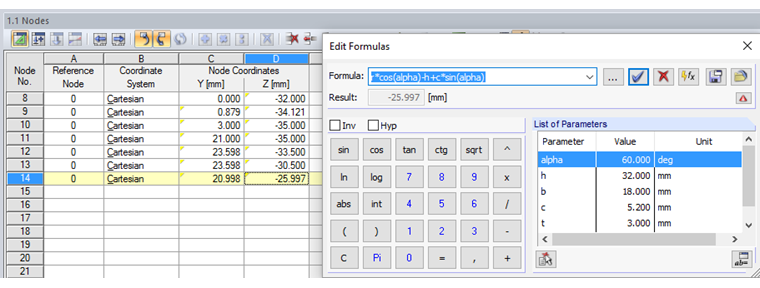

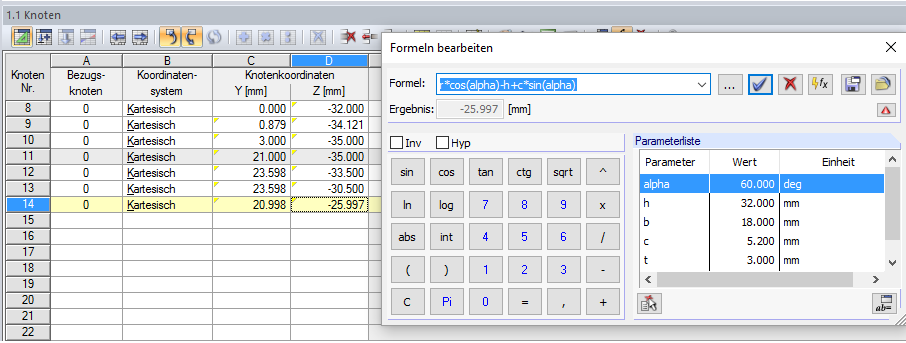

节点坐标可以使用公式进行定义 (图 08)。

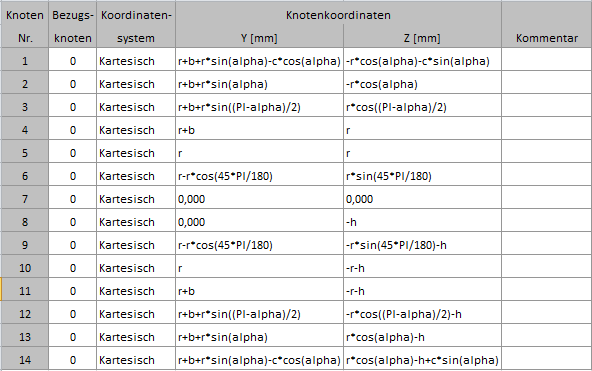

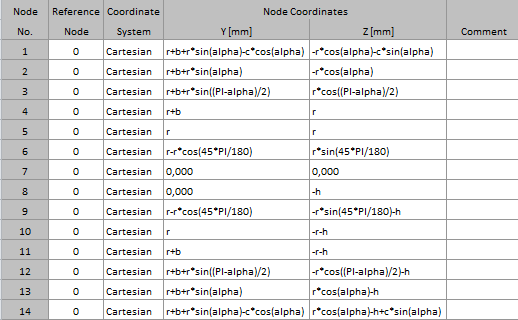

图 09 为所使用的公式。

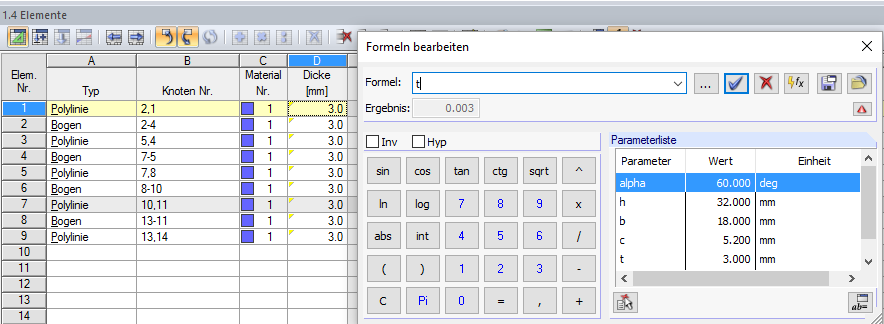

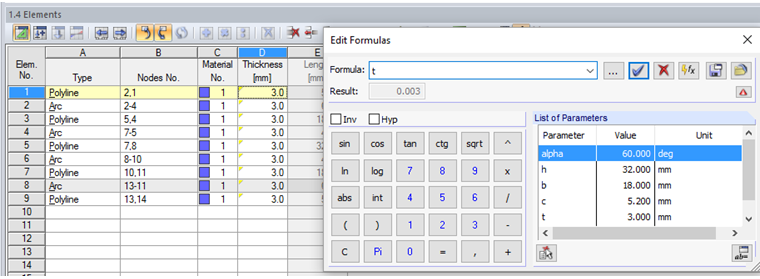

下一步将指定单元厚度所相关的参数 (图 10)。

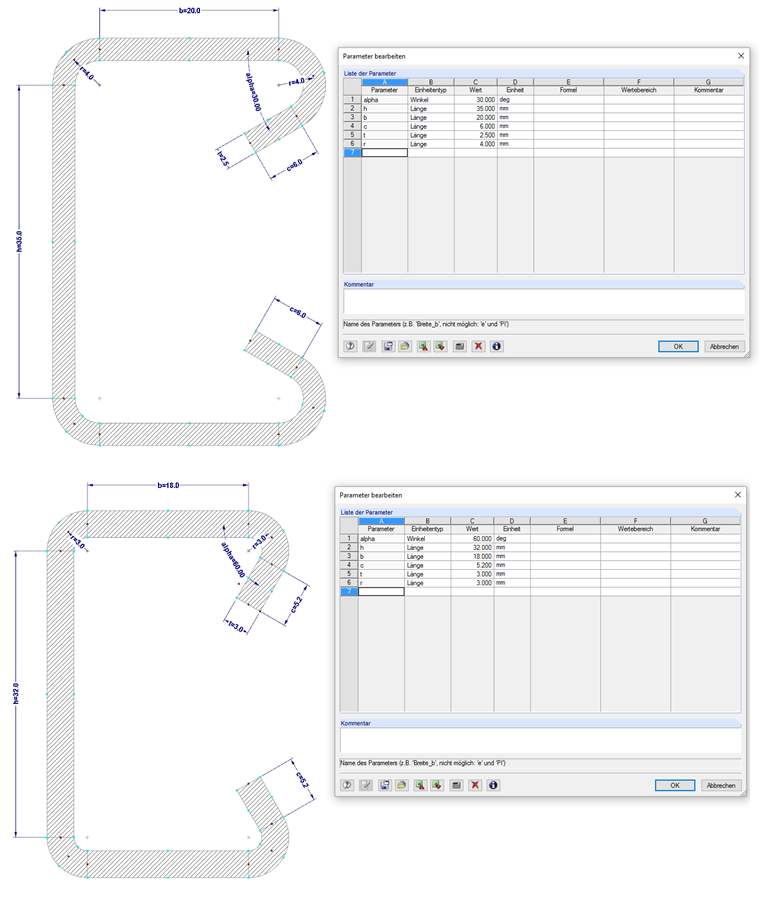

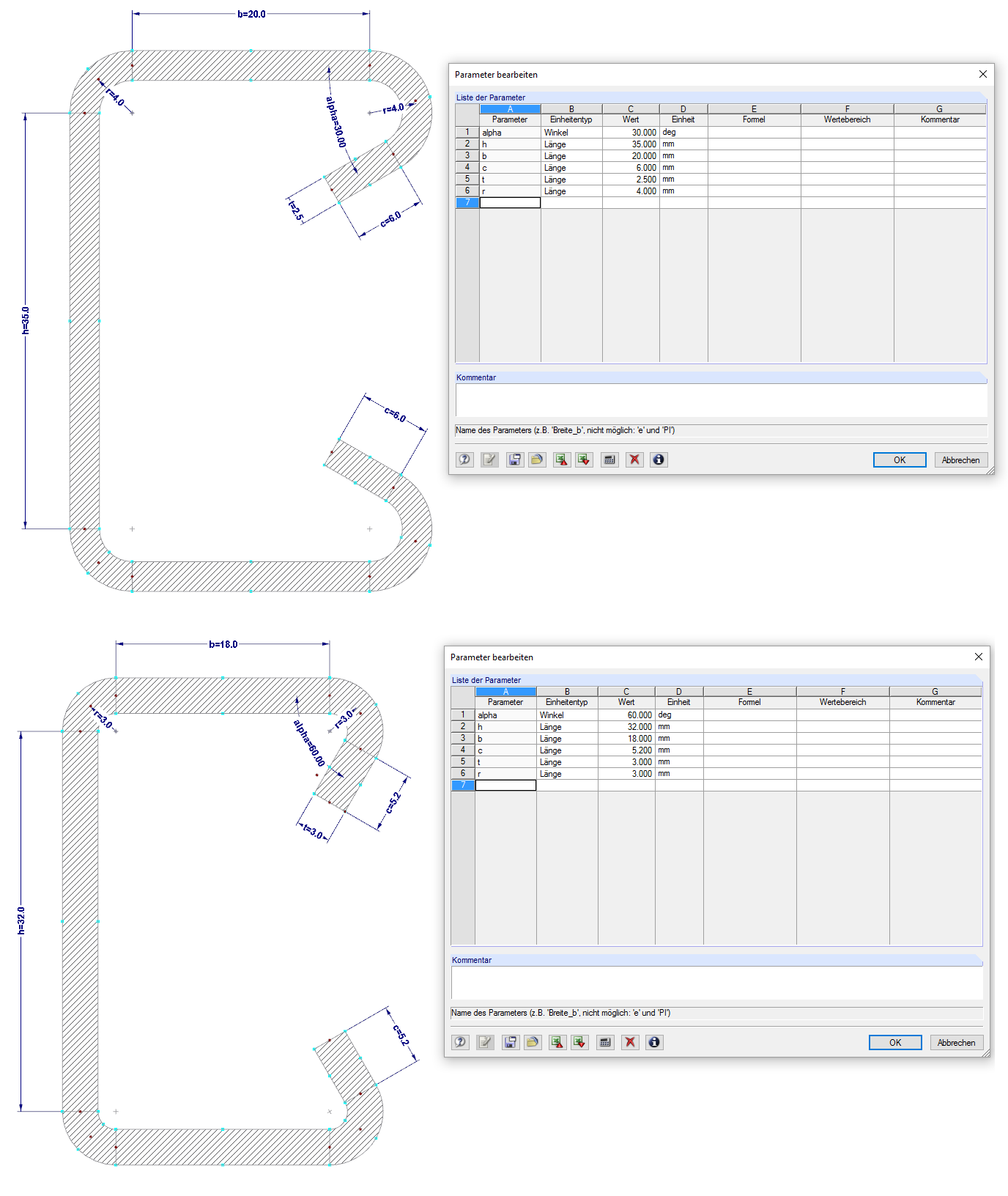

当用户修改参数时,模块可以非常容易的直接生成新的截面尺寸 (图 11)。
