Häufig besteht die Erfordernis, Profilreihen abzubilden, also gleiche Profile mit unterschiedlichen Abmessungen. Parameter ermöglichen hier ein schnelles und einfaches Ändern der Querschnittsabmessungen. Puede usarlos en fórmulas para determinar un valor numérico. Puede editar las fórmulas utilizando el editor de fórmulas. Si se cambia un parámetro en la lista de parámetros, se adaptan los resultados de todas las fórmulas usando este parámetro.
Lista de parámetros
Die Parameter werden in der Parameterliste verwaltet. Diese wird über die Schaltfläche [Parameter bearbeiten] in der Symbolleiste einer Eingabetabelle oder im Formeleditor aufgerufen.
Der Name eines Parameters (Spalte A) darf keine Leerzeichen aufweisen und darf nur einmal vergeben werden. Über diesen Namen wird der Parameter in den Formeln angesprochen.
Ein Parameter ist von einem bestimmten Typ (Spalte B). Abständen sollte beispielsweise nur ein Parameter vom Typ Länge zugeordnet werden. Abhängig vom Typ kann dann eine betreffende Einheit (Spalte D) ausgewählt werden.
Der Wert des Parameters kann direkt in Spalte C eingegeben oder über eine Formel in Spalte E definiert werden. Neben allgemeinen mathematischen Operationen sind Wahrheitsprüfungen mit If sowie Max-/Min-Funktionen möglich. Mit dem $\$$-Bezug kann auf eine bestimmte Tabelle verwiesen werden. Zum Beispiel verwendet $\$$1.1(A1) den Wert der Zelle A1 von Tabelle 1.1. In Spalte F kann ein Wertebereich festgelegt werden, um die Werte der Spalte C zu steuern.
Neben der Eingabe der Parameter im Dialog "Parameter bearbeiten" ist auch ein Import über eine Excel-Datei möglich.
Editor de fórmulas
Der Formeleditor verwaltet die Gleichungen der parametrisierten Eingabe. Er wird über die Schaltfläche in der Symbolleiste der Tabellen, einen Klick auf die gelbe oder rote Ecke in der Tabellenzelle oder die Funktionsschaltflächen hinter den Eingabefeldern in den Dialogen aufgerufen.
Die Formel kann im Eingabefeld "Formel" eingetragen werden. Sie kann aus konstanten Zahlenwerten, Parametern oder Funktionen bestehen. Die Inhalte anderer Zellen können in Formeln über Bezüge genutzt werden. Ein Bezug wird mit einem Ausrufezeichen eingeleitet, die Referenzzelle wird in Klammern gesetzt. Beispielsweise verwendet !(D2) den Wert der Zelle D2).
Ejemplo

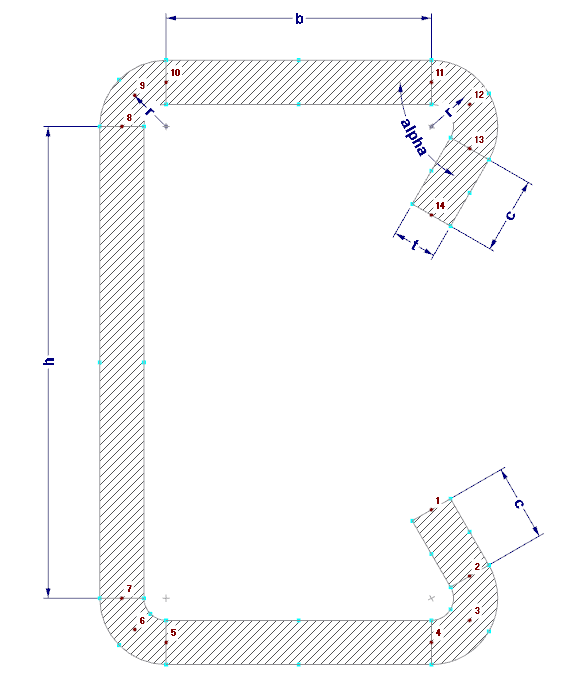

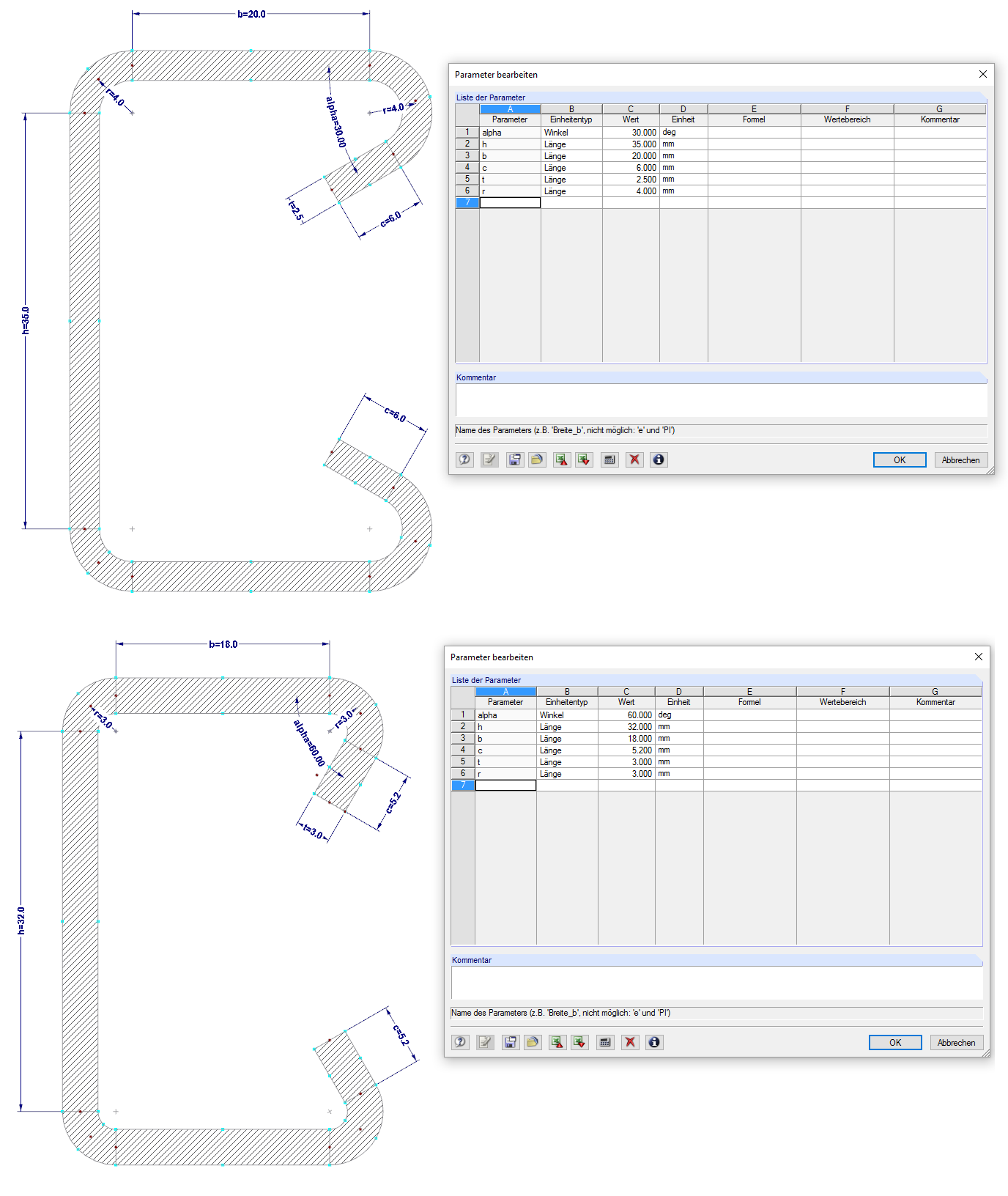

Der in Bild 06 dargestellte Querschnitt soll in DUENQ 8 parametrisch eingegeben werden.

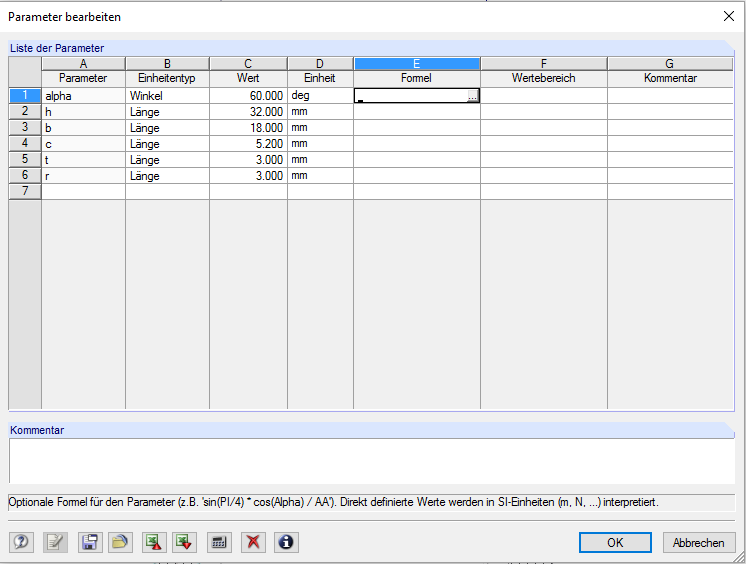

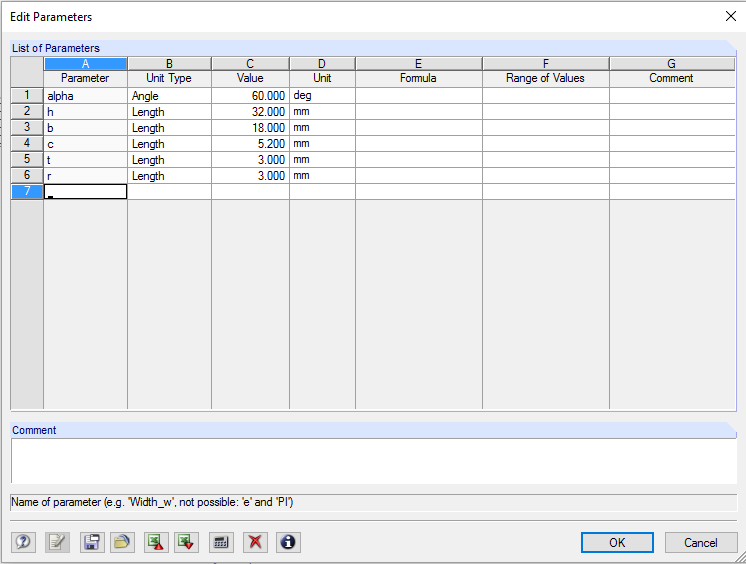

Es werden dazu die in Bild 07 dargestellten Parameter definiert.

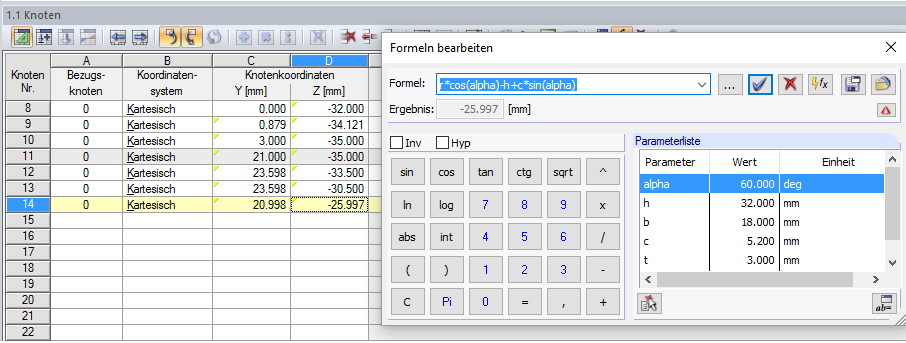

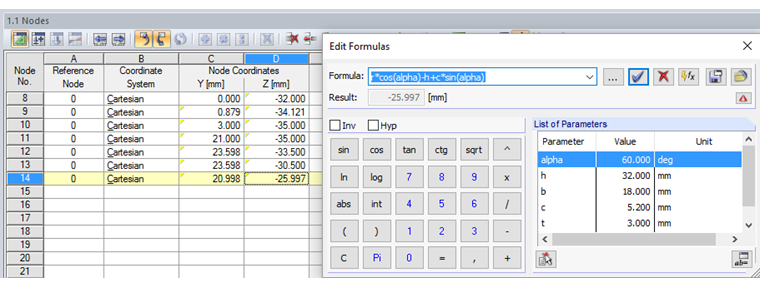

Die Knotenkoordinaten können dann über Formeln definiert werden (siehe Bild 08).

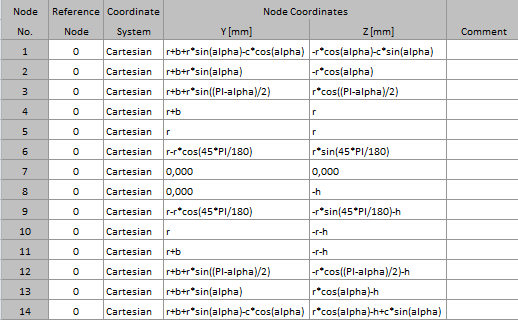

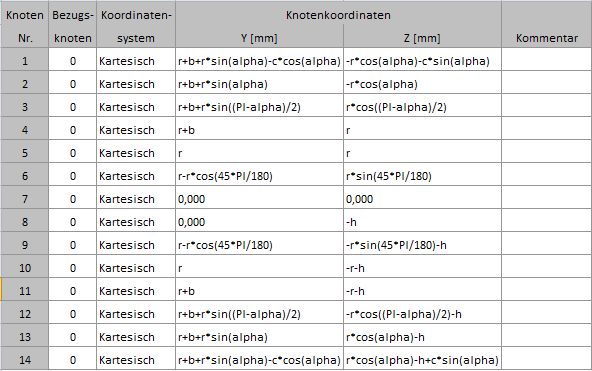

Die verwendeten Formeln sind in Bild 09 dargestellt.

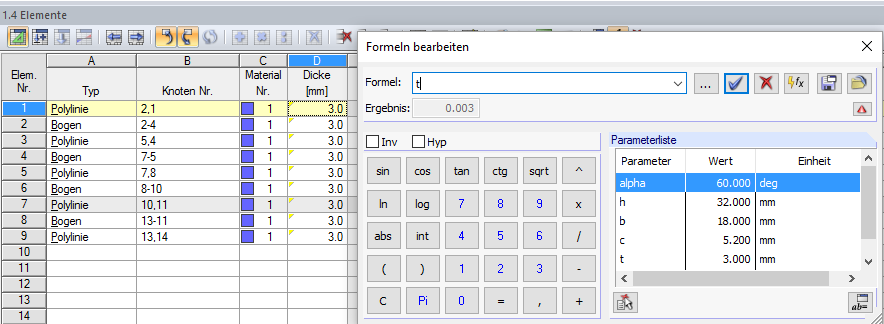

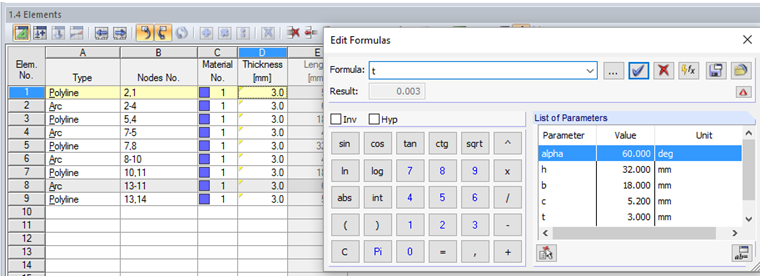

Des Weiteren wird die Elementdicke über den entsprechenden Parameter zugewiesen (Bild 10).

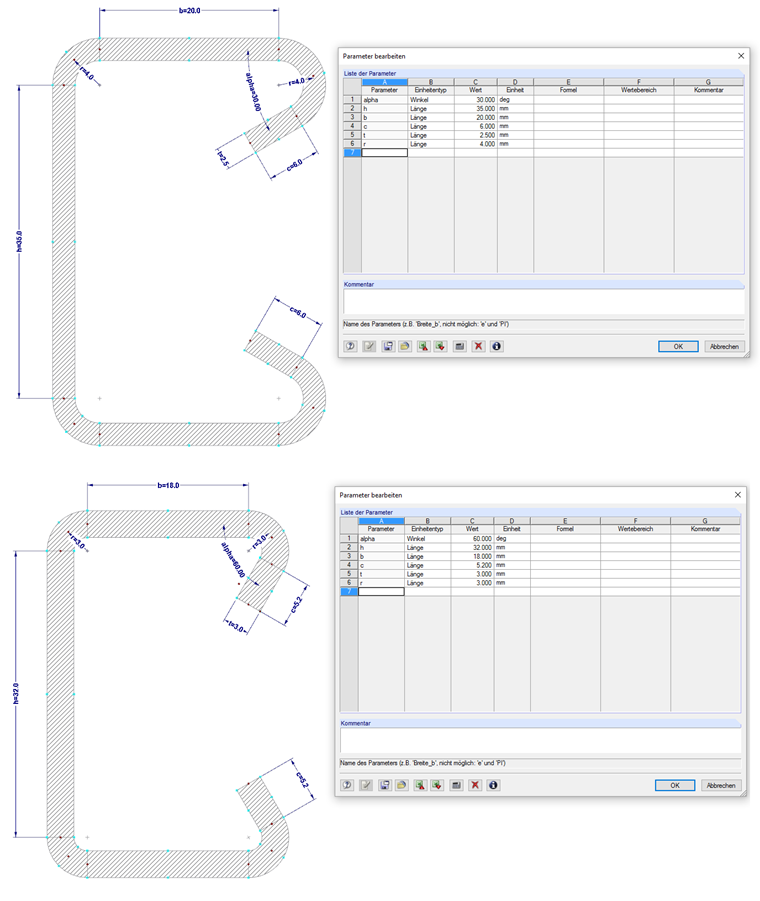

Durch Änderung der Parameter können nun einfach die Abmessungen des Querschnitts angepasst werden (Bild 11).
