Учет корреляции у ветровых нагрузок

Советы и рекомендации

Если ветровую нагрузку на здание или конструкцию нужно определить с одновременным допущением коэффициентов аэродинамического давления и тяги на наветренной и подветренной сторонах здания, можно принять во внимание корреляцию давления ветра в области D и E поверхностей стен.

Для зданий с соотношением сторон h / d = 5 полученная сила умножается на 1. Для зданий с h / d = 1 полученная сила может быть умножена на 0,85. Промежуточные значения h / d линейно интерполируются.

Необходимо отметить, что применение данного подхода может быть ограничено Национальным приложением нормы DIN 1991-1-4 [1]. Например, данный подход нельзя применить в Германии в соответствии с приложением DIN EN 1991-1-4 / NA [2].

Пример:

Национальное приложение: CEN

Высота здания h = 7 м
Ширина здания d = 6 м
Соотношение h / d = 1,166667

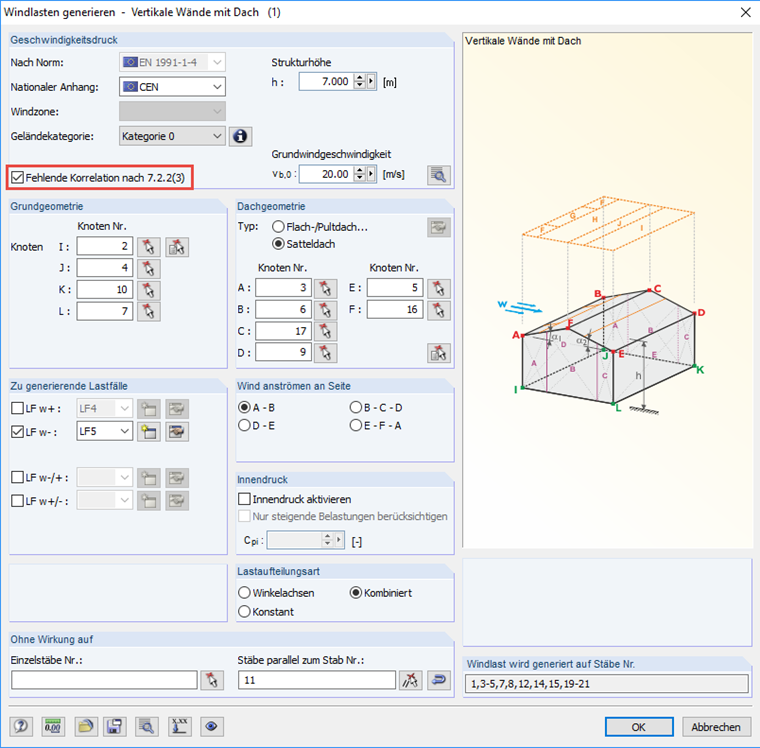

Pисунок 01 - Генерирование ветровых нагрузок

Коэффициенты внешнего давления согласно таблице 7.1:
Область D: cpe,10 = 0,800
Область E: cpe,10 = -0,508

Исходная скорость ветра vb, 0 = 20 м/с

Результирующая ветровая нагрузка без учета корреляции:
Область D: we = 0,56 кН/м²
Область E: we = -0,35 кН/м²

Результирующая ветровая нагрузка с учетом корреляции:
Область D: we = 0,56 кН/м² ∙ 0,85 = 0,48 кН/м²
Область E: we = -0,35 кН/м² ∙ 0,85 = -0,30 кН/м²

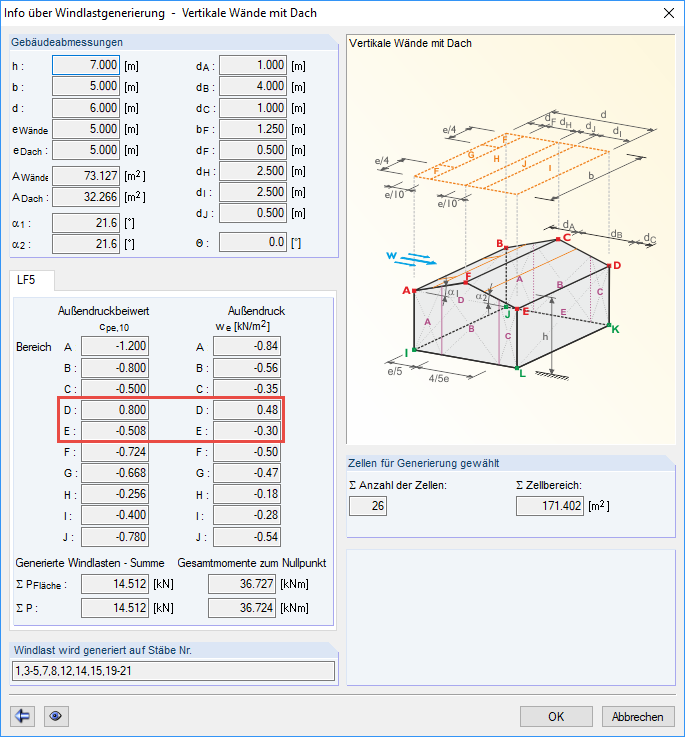

Pисунок 02 - Информация о генерировании ветровой нагрузки

В зависимости от того, разрешена ли корреляция в соответствующем национальном приложении, данная опция может быть активирована в вводной таблице генератора ветровой нагрузки в RFEM/RSTAB (см. Рисунок 01).

Литература

[1] Eurocode 1: Actions on structures - Part 1-4: General actions - Wind loads; EN 1991-1-4:2005 + A1:2010 + AC:2010
[2] National Annex - Nationally determined parameters - Eurocode 1: Actions on structures - Part 1-4: General actions - Wind loads; DIN EN 1991-1-4/NA:2010-12
