Consideração da correlação com cargas de vento

Se a carga de vento for determinada para edifícios ou estruturas com assunção em simultâneo de pressão aerodinâmica e coeficientes de sucção a barlavento e sotavento, então a correlação da pressão do vento pode ser considerada nas zonas D e E das superfícies das paredes.

Para edifícios com uma relação de dimensões h/d ≥ 5, a força resultante é multiplicada por 1. Para edifícios com uma relação h/d ≤ 1, a força resultante pode ser multiplicada por 0,85. Os valores intermédios de h/d são interpolados.

No entanto, deve ser assegurado que a consideração desta abordagem possa ser limitada pelo anexo nacional da norma DIN 1991-1-4 [1]. So ist dieser Ansatz beispielsweise nach DIN EN 1991-1-4/NA [2] in Deutschland nicht anzuwenden.

Exemplo

Anexo nacional: CEN

Altura do edifício h = 7 m
Largura do edifício d = 6 m
Relação h/d= 1,166667

Coeficientes de pressão exterior segundo a Tabela 7.1:
Zone D: cpe,10 = 0,800
Zone E: cpe,10 = -0,508

Grundwindgeschwindigkeit vb,0 = 20 m/s

Carga de vento resultante sem consideração da correlação:
Zone D: we = 0,56 kN/m²
Zone E: we = -0,35 kN/m²

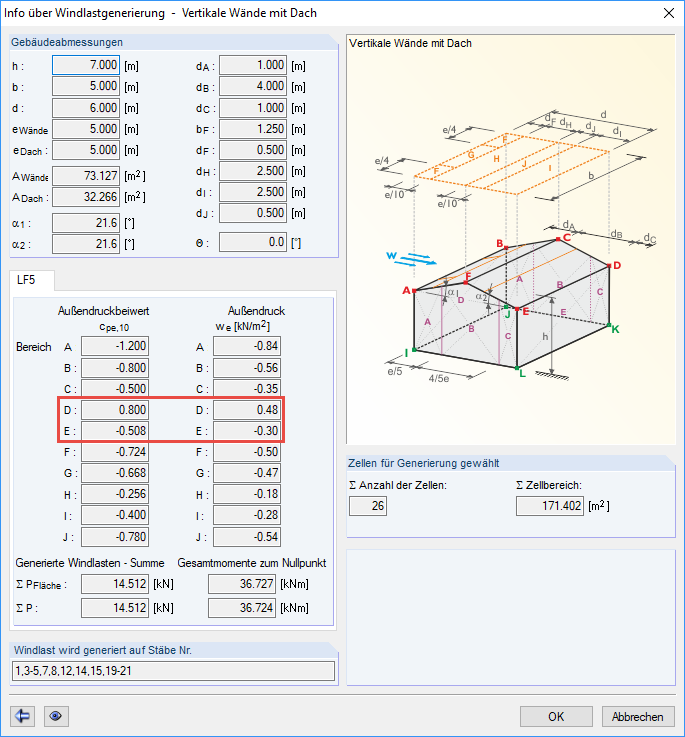

Carga de vento resultante com consideração da correlação:
Zone D: we = 0,56 kN/m² ∙ 0,85 = 0,48 kN/m²
Zone E: we = -0,35 kN/m² ∙ 0,85 = -0,30 kN/m²

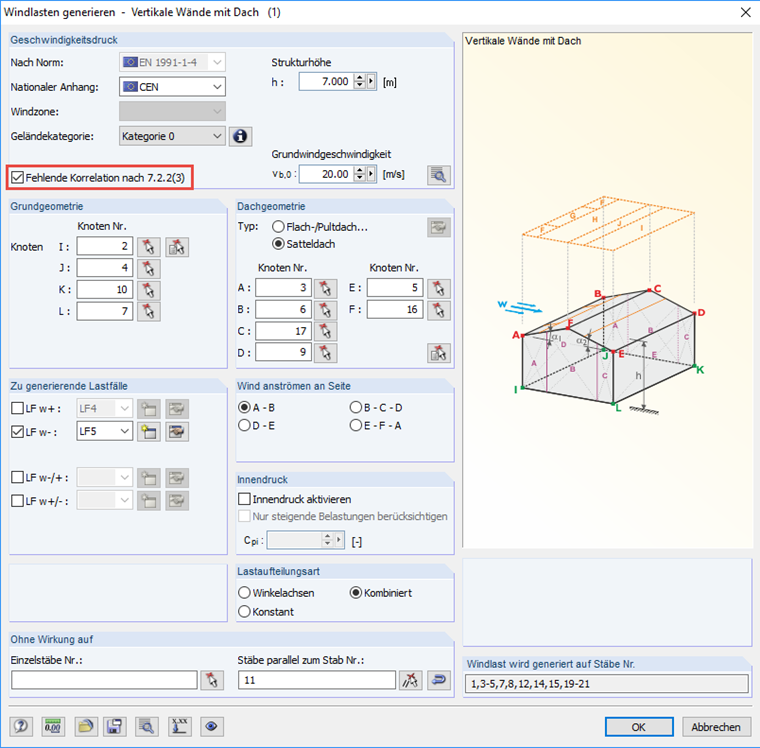

Dependendo se a consideração da correlação é permitida no respetivo Anexo Nacional, esta opção pode ser ativada na tabela de entrada do gerador de cargas de vento do RFEM/RSTAB (ver Figura 01).

Referências

[1] Eurocódigo 1: Einwirkungen auf Tragwerke - Teil 1-4: Allgemeine Einwirkungen - Windlasten; EN 1991-1-4:2005 + A1:2010 + AC:2010
[2]Nationaler Anhang - National festgelegte Parameter - Eurocode 1: Einwirkungen auf Tragwerke - Teil 1-4: Allgemeine Einwirkungen - Windlasten; DIN EN 1991-1-4/NA:2010-12
