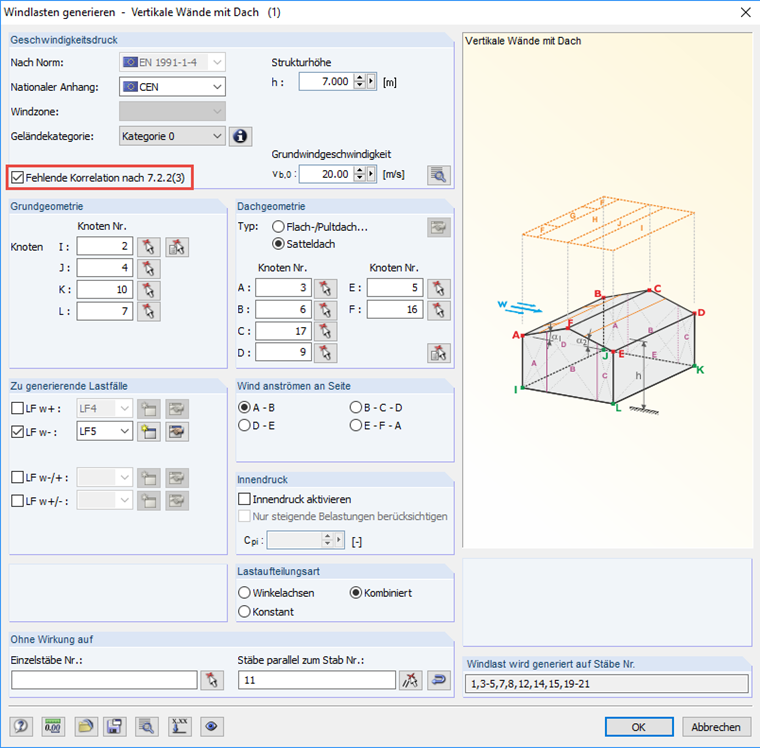

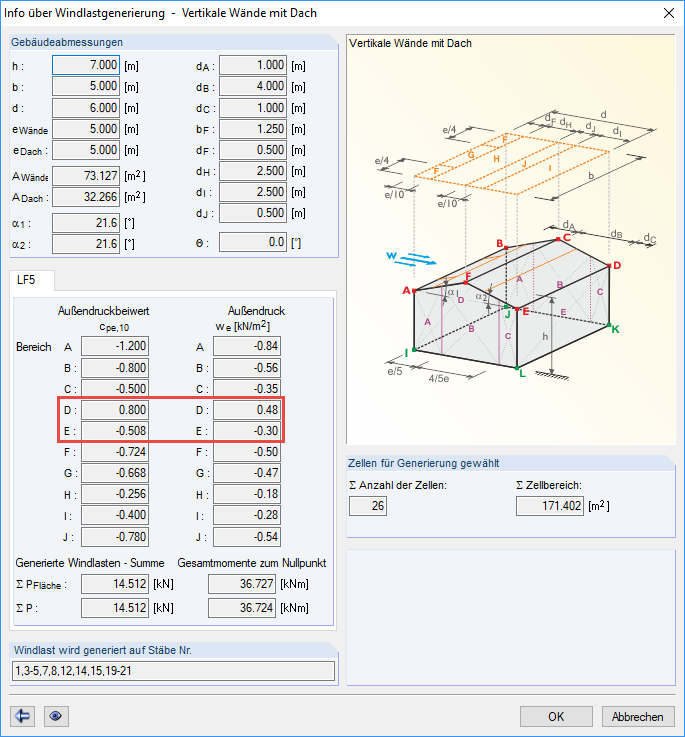

Considerazione della correlazione per i carichi del vento

• Analisi 3D del flusso del vento incomprimibile con il pacchetto software OpenFOAM^®
• Importazione diretta del modello dal programma RFEM o RSTAB, utilizzando i modelli di terreno o di ambiente (file 3DS, IFC, STEP)
• Verifica modello tramite file STL o VTP indipendente da RFEM o RSTAB
• Semplici modifiche del modello con la funzione Drag and Drop e l'assistenza della regolazione grafica
• Correzioni automatiche della topologia del modello utilizzando mesh shrink-wrapping
• Opzione per aggiungere oggetti dall'ambiente (edifici, terreno ...)
• Carico del vento determinato dall'elevazione dell'edificio, a seconda dei parametri specifici della norma (velocità, intensità di turbolenza)
• Modelli di turbolenza k-epsilon e k-omega
• Generazione automatica della mesh adattata alla profondità di dettaglio selezionata
• Calcolo parallelo con utilizzo ottimale delle capacità dei computer con processori multicore
• Risultati in pochi minuti per simulazioni a bassa risoluzione (fino a 1 milione di celle)
• Risultati in poche ore per simulazioni con risoluzione medio/alta (1-10 milioni di celle)
• Visualizzazione grafica dei risultati sui piani clipper/slicer (campi scalari e vettoriali)
• Visualizzazione grafica delle linee di flusso
• Animazione della linea di flusso (creazione di video opzionale)
• Definizione di punti e linee di esempio
• Visualizzazione dei coefficienti di pressione aerodinamica
• Visualizzazione grafica delle proprietà di turbolenza nel campo di vento
• Mesh opzionale utilizzando l'opzione strati del contorno per l'area vicino alla superficie del modello
• Possibilità di considerare le superfici ruvide del modello
• Uso opzionale di un valore numerico in secondo ordine Schema
• Interfaccia utente multilingue (ad esempio tedesco, inglese, spagnolo, francese)
• Possibilità di documentazione nella relazione di calcolo di RFEM e RSTAB

Affidati ai programmi Dlubal anche in caso di vento. RFEM e RSTAB forniscono un'interfaccia speciale per l'esportazione di modelli (cioè strutture definite da aste e superfici) in RWIND 2. Lì, le direzioni del vento da analizzare per il tuo progetto sono definite per mezzo delle relative posizioni angolari attorno all'asse verticale del modello. Inoltre, il profilo del vento dipendente dall'elevazione e il profilo dell'intensità della turbolenza sono definiti sulla base di una norma del vento. Queste specifiche risultano in casi di carico specifici, a seconda dell'angolo. Per questo, sono utili i parametri del fluido, le proprietà del modello di turbolenza e i parametri di iterazione che sono tutti memorizzati a livello globale. È possibile estendere questi casi di carico modificando parzialmente nell'ambiente RWIND 2 utilizzando modelli del terreno o dell'ambiente dalla grafica vettoriale STL.

In alternativa, è anche possibile eseguire RWIND 2 manualmente e senza l'applicazione di interfaccia in RFEM o RSTAB. In questo caso, le strutture e l'ambiente del terreno nel programma sono modellate direttamente dai file STL e VTP importati. È possibile definire il carico del vento dipendente dall'altezza e altri dati della meccanica dei fluidi direttamente in RWIND 2.

Grazie alla sua versatile applicabilità, RWIND 2 è sempre al tuo fianco per supportarti nei tuoi progetti individuali.

Lavora sui tuoi modelli con calcoli efficienti e precisi nella galleria del vento digitale. RWIND 2 utilizza un modello numerico CFD (Fluidodinamica computazionale) per simulare i flussi del vento attorno agli oggetti. Carichi del vento specifici sono generati dal processo di simulazione per RFEM o RSTAB.

RWIND 2 esegue questa simulazione utilizzando una mesh di volume 3D. Il programma fornisce la mesh automatica; è possibile impostare facilmente l'intera densità della mesh e l'infittimento della mesh locale sul modello utilizzando alcuni parametri. Un risolutore numerico per flussi turbolenti incomprimibili viene utilizzato per calcolare i flussi del vento e le pressioni della superficie sul modello. I risultati vengono quindi estrapolati al modello. RWIND 2 è progettato per funzionare con diversi solutori numerici.

Attualmente raccomandiamo di utilizzare il pacchetto software OpenFOAM^®, che ha fornito ottimi risultati nei nostri test ed è anche uno strumento di uso frequente per le simulazioni CFD. Altri risolutori numerici alternativi sono in fase di sviluppo.
