Uwzględnienie korelacji z obciążeniem wiatrem

Wskazówki i porady

Jeżeli obciążenie wiatrem budynków lub konstrukcji oblicza się stosując jednocześnie współczynniki ciśnienia po nawietrznych i zawietrznych stronach budynku, korelacja ciśnienia wiatru w strefach D i E powierzchni ścian może zostać uwzględniona.

W przypadku budynków ze współczynnikiem proporcji h / d = 5, siła wynikowa jest mnożona przez 1. W przypadku budynków ze współczynnikiem proporcji h / d = 1, siłę wynikową można pomnożyć przez 0,85. Wartości pośrednie h / d są interpolowane liniowo.

Jednakże należy zauważyć, że uwzględnienie tego podejścia [1] może być ograniczone przez załącznik krajowy do DIN 1991-1-4. Na przykład takie podejście nie ma zastosowania w [2] Niemczech zgodnie z DIN EN 1991-1-4 / NA.

Przykład:

Załącznik krajowy: CEN

Wysokość budynku h = 7 m
Szerokość budynku d = 6 m
Wspólczynnik h / d = 1,166667

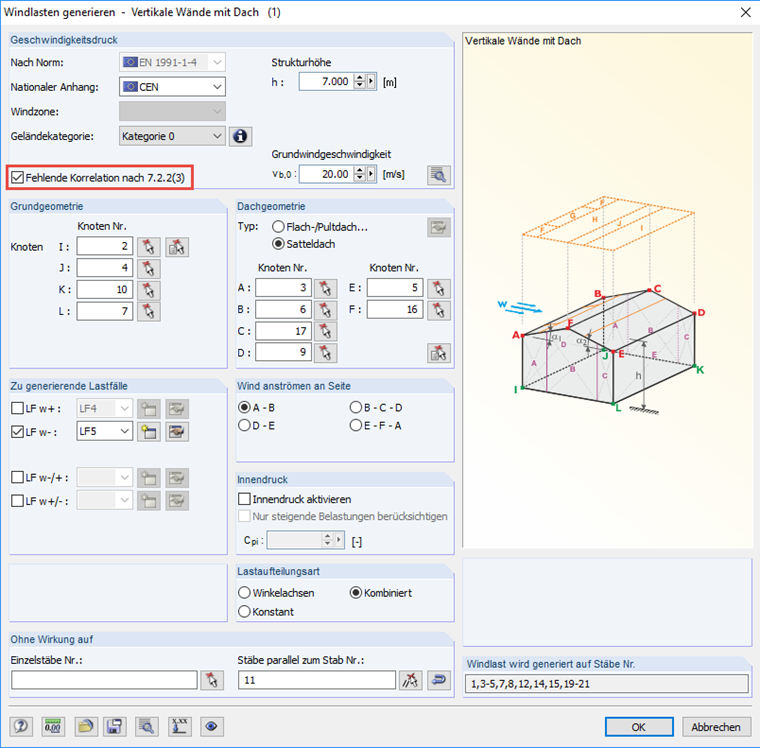

Rysunek 01 - Generowanie obciążeń wiatrem

Współczynniki ciśnienia zewnętrznego zgodnie z Tabelą 7.1:
Strefa D: cpe,10 = 0,800
Strefa E: cpe,10 = -0,508

Podstawowa prędkość wiatru vb, 0 = 20 m / s

Wynikowe obciążenie wiatrem bez uwzględnienia korelacji:
Strefa D: we= 0,56 kN / m²
Strefa E: we = -0,35 kN/m²

Wynikowe obciążenie wiatrem z uwzględnieniem korelacji:
Strefa D: we = 0,56 kN/m² ∙ 0,85 = 0,48 kN/m²
Strefa E: we = -0,35 kN/m² ∙ 0,85 = -0,30 kN/m²

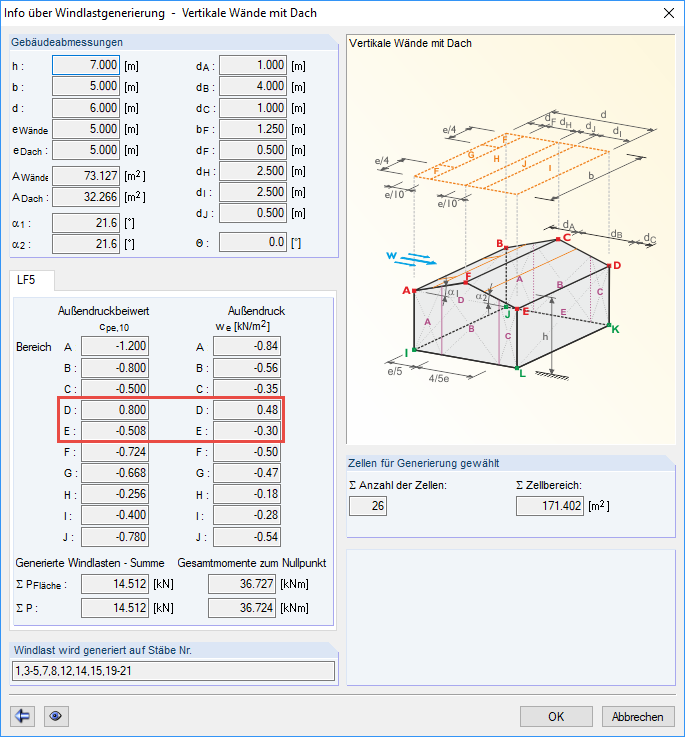

Rysunek 02 - Informacja o generowaniu obciążenia wiatrem

W zależności od tego, czy odpowiedni załącznik krajowy dopuszcza korelację czy nie, można ją aktywować w tabeli danych wejściowych generatora obciążenia wiatrem w programie RFEM / RSTAB (patrz Rys. 01).

Literatura

[1] Eurokod 1: Oddziaływania na konstrukcje - Część 1-4: Oddziaływania ogólne - Oddziaływania wiatru; EN 1991-1-4:2005 + A1:2010 + AC:2010
[2] Załącznik krajowy - Parametry określone na poziomie krajowym - Eurokod 1: Oddziaływania na konstrukcje - Część 1-4: Oddziaływania ogólne - Oddziaływania wiatru; DIN EN 1991-1-4/NA:2010-12
