生成风荷载时考虑相关性

提示和技巧

如果确定建筑物或者结构的风荷载要通过同时假设建筑物迎风面和背风面的风压力系数和吸力系数,那么可以考虑在墙面上 D 和 E 区域的风压相关性。

对于建筑物高宽比 h / d ≥ 5,那么合力乘以系数 1。对于建筑物高宽比 h / d ≤ 1,那么合力乘以系数 0.85。那么对于 h / d 的值在 1 和 5 之间,采用线性插值法取值。

但是,必须保证在规范 DIN 1991-1-4 的国家附录中对这种方法 [1] 有规定。例如根据 DIN EN 1991-1-4 / NA [2] 在德国不适用。

举例

国家附录:CEN

建筑高 h = 7 m
建筑宽 d = 6 m
高宽比 h / d = 1.166667

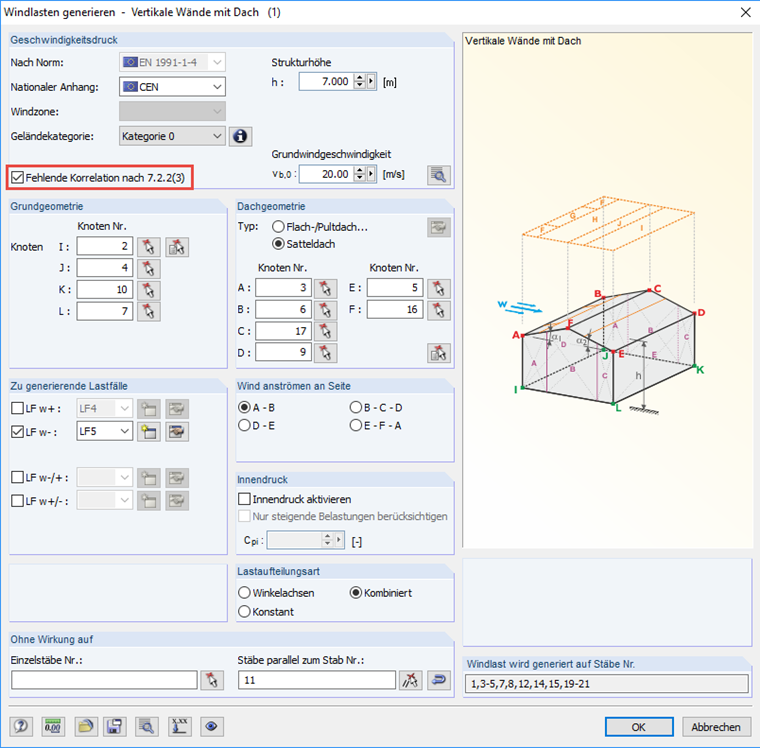

图 01 - 生产风荷载

外部风压系数查表 7.1:
区域 D: cpe,10 = 0,800
区域 E: cpe,10 = -0,508

基本风速 vb, 0 = 20 m / s

合成的风荷载,没有考虑相关性:
区域 D: we = 0.56 kN / m²
区域 E: we = -0,35 kN/m²

合成的风荷载,考虑相关性:
区域 D: we = 0,56 kN/m² ∙ 0,85 = 0,48 kN/m²
区域 E: we = -0,35 kN/m² ∙ 0,85 = -0,30 kN/m²

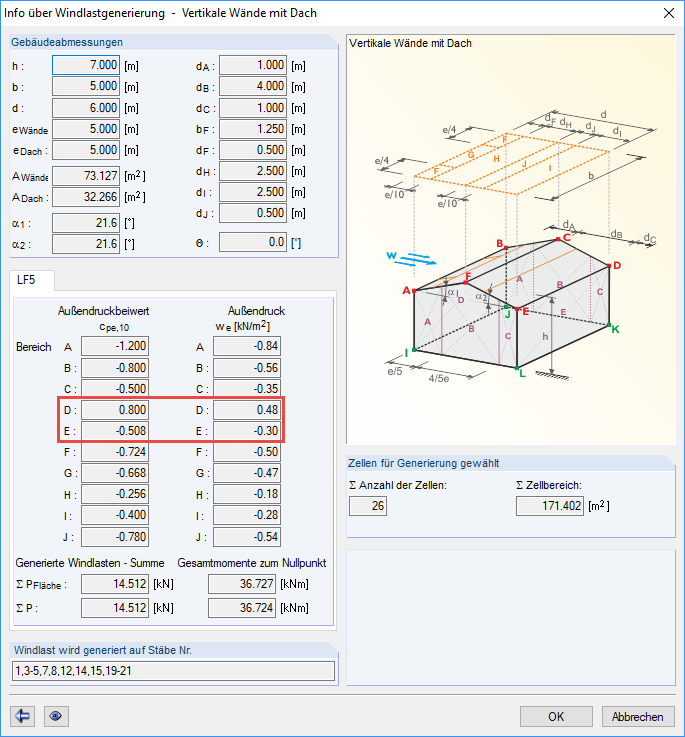

图 02 - 关于风荷载生产的信息

根据相应国家附录中是否允许相关性,可以在 RFEM / RSTAB 中风荷载生成器的输入表格中激活(见图 01)。

参考

[1]  Eurocode 1: Actions on structures - Part 1-4: General actions - Wind loads; EN 1991-1-4:2005 + A1:2010 + AC:2010
[2]  National Annex - Nationally determined parameters - Eurocode 1: Actions on structures - Part 1-4: General actions - Wind loads; DIN EN 1991-1-4/NA:2010-12
