Considération de la corrélation pour les charges de vent

Trucs & Astuces

Si la charge de vent pour les bâtiments ou les structures doit être déterminée par la supposition simultanée des pressions aérodynamiques et les coefficients de succion des faces du bâtiment au vent et sous le vent, la corrélation entre les pressions aérodynamiques au vent et sous le vent (zones D et E) peut devoir être pris en considération.

Pour les bâtiments avec h/d ≥ 5, la force résultante est multipliée par 1. Pour les bâtiments avec h/d ≤ 1, la force résultante est multipliée par 0,85. Il convient d'appliquer une interpolation linéaire pour les valeurs intermédiaires de h/d.

Toutefois, il est nécessaire de s’assurer que la considération de cette approche [1] puisse être limitée par l’Annexe Nationale de 1991-1-4 correspondante. Par exemple, cette approche ne s’applique pas en [2] Allemagne conformément à DIN EN 1991-1-4 / NA.

Exemple:

Annexe Nationale: CEN

Hauteur du bâtiment h = 7 m
Largeur du bâtiment d = 6 m
Ratio h / d = 1,166667

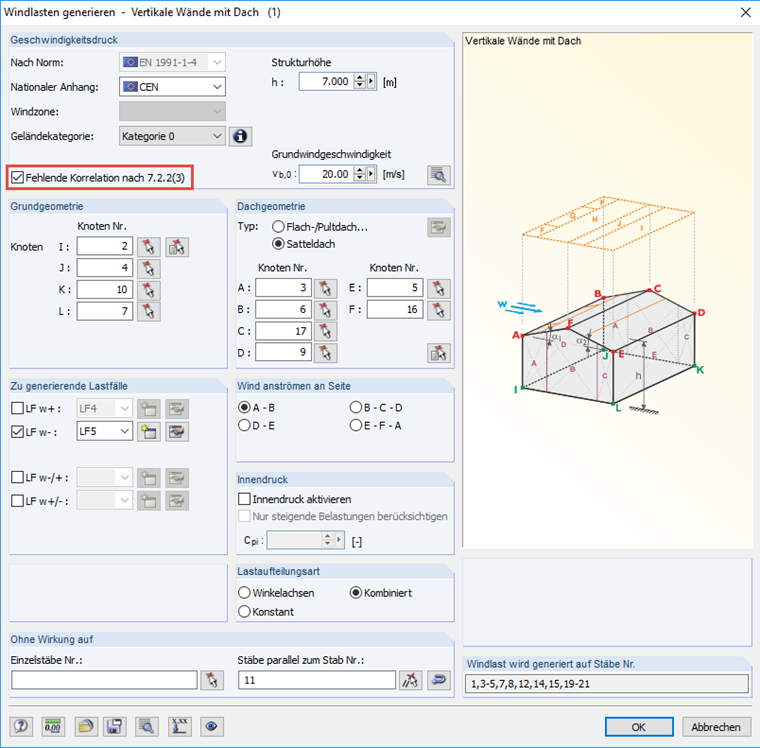

Figure 01 - Génération des charges de vent

Coefficients de pression extérieure selon le tableau 7.1:
Zone D: cpe,10 = 0,800
Zone E: cpe,10 = -0,508

Valeur de base de la vitesse de référence du vent vb, 0 = 20 m / s

Charge de vent résultante sans considération de la corrélation:
Zone D: Zone D: we = 0,56 kN / m²
Zone E: we = -0,35 kN/m²

Charge de vent résultante avec considération de la corrélation:
Zone D: we = 0,56 kN/m² ∙ 0,85 = 0,48 kN/m²
Zone E: we = -0,35 kN/m² ∙ 0,85 = -0,30 kN/m²

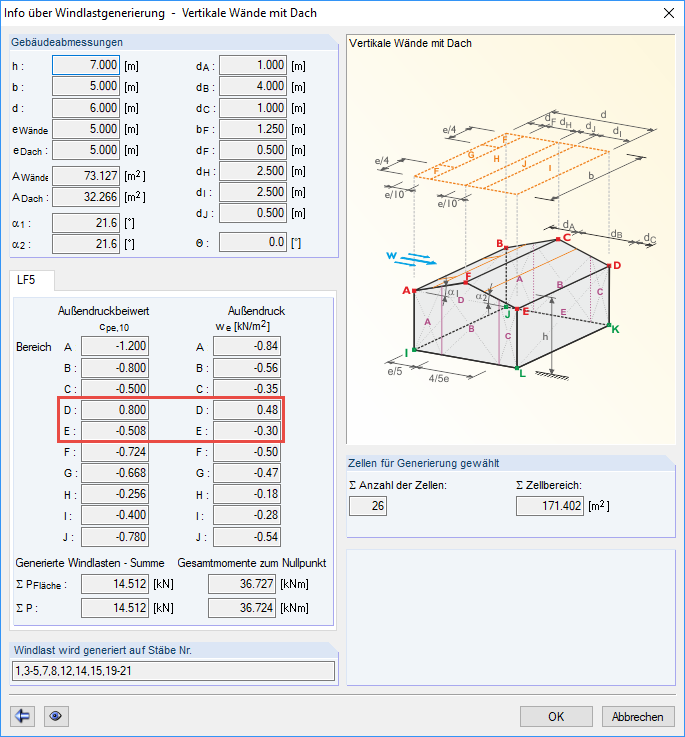

Figure 02 - Plus d'informations à propos de la génération de charges de vent

En fonction de l’admissibilité ou non de la corrélation dans l’Annexe Nationale respective, celle-ci peut être activée dans le tableau d’entrée du générateur de charges de vent dans RFEM/RSTAB (voir la Figure 01).

Littérature

[1] Eurocode 1:actions sur les structures - Partie 1-4 : actions générales - Actions du vent; EN 1991-1-4:2005 + A1:2010 + AC:2010
[2] Annexe nationale - Paramètres déterminés nationalement - Eurocode 1: actions sur les structures - Partie 1-4 : actions générales - Actions du vent; DIN EN 1991-1-4/NA:2010-12
