Импорт файла DXF в качестве основы для моделирования

Техническая статья

В RFEM и RSTAB можно импортировать файлы DXF через функцию импорта. Эти файлы DXF могут использоваться в качестве основы для моделирования статической системы.

В принципе, вы можете разделить импорт на две категории.

Импортировать как линии и столбцы

В RFEM вы можете непосредственно прочитать файл DXF и создать новую модель. Строки файла DXF импортируются сюда, и строки автоматически создаются в RFEM.

В RSTAB вы получаете в этом месте непосредственно столбцы с заполнителем в качестве поперечного сечения. Сечению присваивается имя слоя линии. Если, например, имя поперечного сечения, такое как IPE 100, создается в программе CAD для отдельных слоев, этот слой создается в RSTAB непосредственно как столбец с поперечным сечением IPE 100.

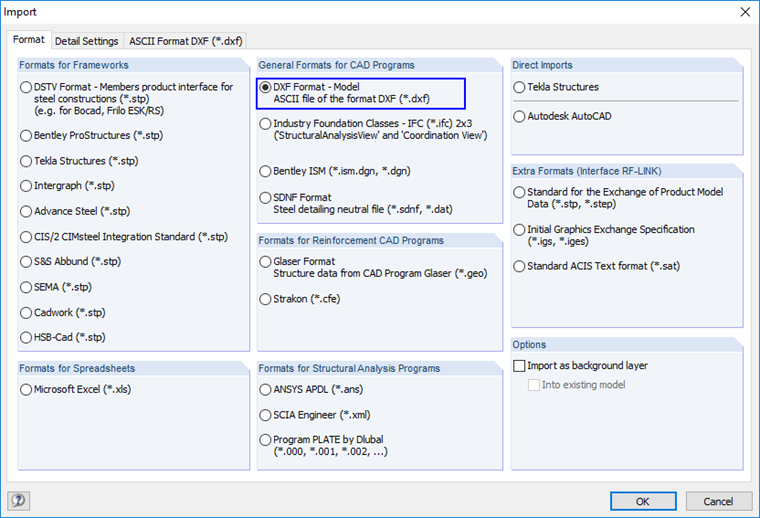

Pисунок 01 - Импортируйте файл DXF в виде строк

При импорте слайда DXF перед импортом можно также выполнить специальные настройки. Например, вы можете поменять оси.

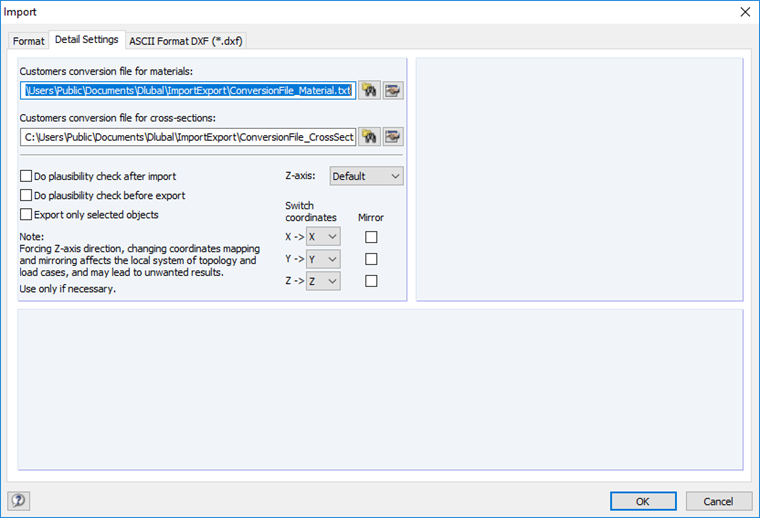

Pисунок 02 - Подробные настройки для импорта

Импортировать как фоновый слайд

В RFEM и RSTAB также возможно чтение в DXF-файле в качестве фонового слайда. В то же время изображение DXF размещается на заднем плане рисунка. Затем вы можете создавать линии и бары. Преимущество этого варианта заключается в выборе узлов фоновой пленки с помощью привязки объекта и возможности быстрого создания структуры над точками привязки.

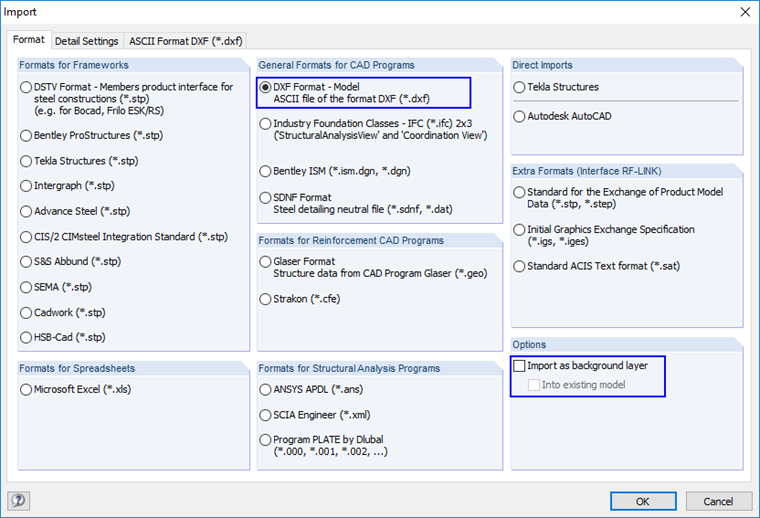

Pисунок 03 - Импортируйте файл DXF в качестве фонового слайда

Если вы импортировали DXF в качестве фонового слайда, его можно адаптировать к вашим собственным потребностям. Есть возможности перемещения, вращения или масштабирования. Эти манипуляции можно выполнять в навигаторе проекта под справочными объектами.

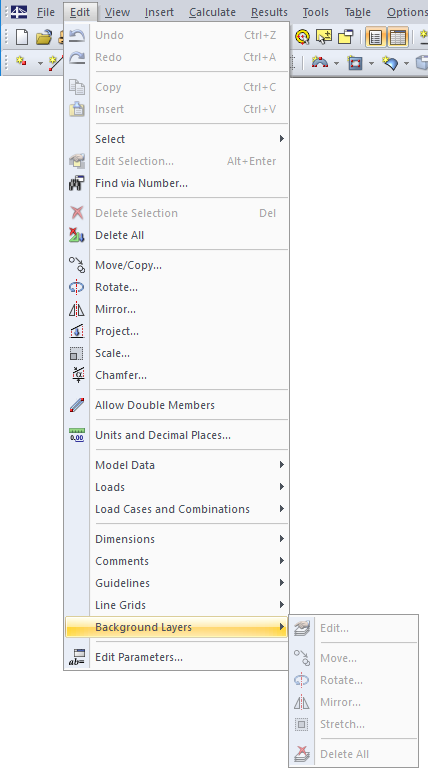

Pисунок 04 - Манипуляции с фоновой пленкой

Ключевые слова

DXF BIM импорт фоновый слайд
