Import souboru DXF jako základ pro modelování

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

V programu RFEM i RSTAB lze načítat soubory DXF pomocí funkce pro import. Tyto soubory DXF lze použít jako základ pro modelování statického systému.

V zásadě můžeme import rozdělit do dvou kategorií.

Importovat jako linie a pruty

Do programu RFEM můžeme soubor DXF načíst přímo a vytvořit nový model. Importují se zde linie ze souboru DXF. V programu RFEM se pak automaticky vytvoří linie.

V programu RSTAB se vytvoří přímo pruty se zástupným symbolem pro průřez. Průřezu je přiřazen název vrstvy linie. Pokud například v aplikaci CAD zadáme jako označení pro jednotlivé vrstvy název průřezu, například IPE 100, vytvoří se daná vrstva v programu RSTAB přímo jako prut s průřezem IPE 100.

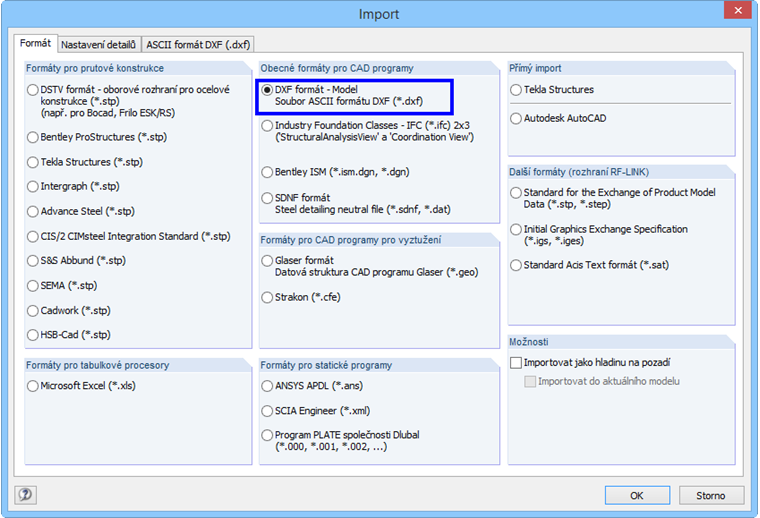

Obrázek 01 - Import souboru DXF jako linií

Při importu hladiny DXF lze před importem také provést speciální nastavení. Můžeme například zaměnit osy.

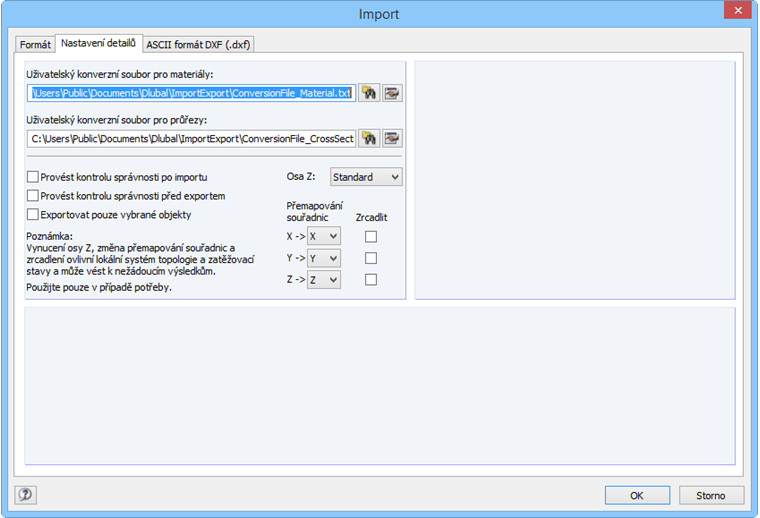

Obrázek 02 - Podrobné nastavení pro import

Importovat jako hladinu na pozadí

V programu RFEM a RSTAB lze soubor DXF načíst také jako hladinu na pozadí. Přitom se obrázek DXF umístí na pozadí grafiky. Pak můžeme vytvořit linie a pruty. Výhodu této varianty představuje možnost vybrat uzly z hladiny na pozadí pomocí funkce pro uchopení objektu. Můžeme tak pomocí úchopových bodů rychle vytvořit konstrukci.

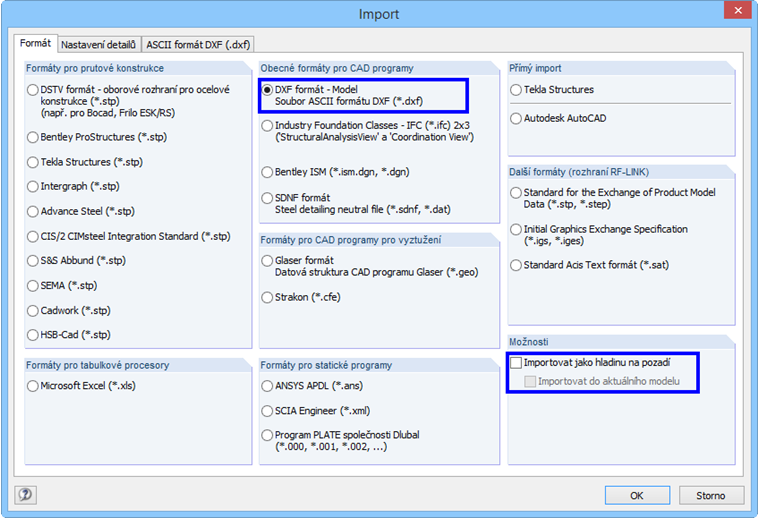

Obrázek 03 - Import souboru DXF jako hladiny na pozadí

Pokud jsme importovali soubor DXF jako hladinu na pozadí, můžeme ho přizpůsobit vlastním potřebám. Nabízí se nám funkce posunu, otáčení nebo zmenšování či zvětšování. Tyto úkony lze provádět v navigátoru projektu z položky Pomocné objekty.

Obrázek 04 - Manipulace s hladinou na pozadí
