建模时使用DXF文件作为基础

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

在RFEM和RSTAB中您可以通过导入功能导入DXF文件。 这些DXF文件可以作为建模系统的基础。

原则上您可以将导入分为两类。

作为线和杆件导入

在RFEM中您可以直接导入DXF文件并创建新的模型。 在这里输入DXF文件的线条,在RFEM中自动创建线条。

在RSTAB中,您可以直接使用占位符作为截面。 可以在线的名称中指定线的名称。 例如,如果为CAD程序中的各个层创建一个截面名称,例如IPE 100,那么该层将直接在RSTAB中作为一个截面为IPE 100的杆件创建。

K

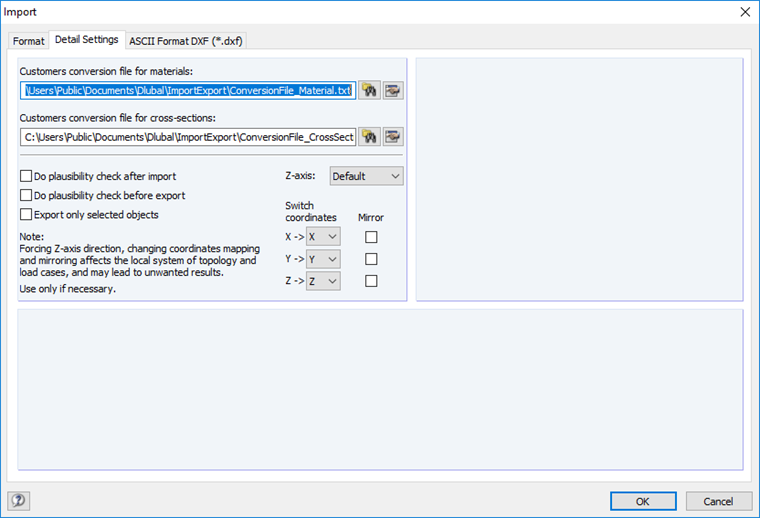

导入DXF图层时,也可以在导入之前进行单独的设置。 例如,您可以交换轴。

K

导入为背景图层

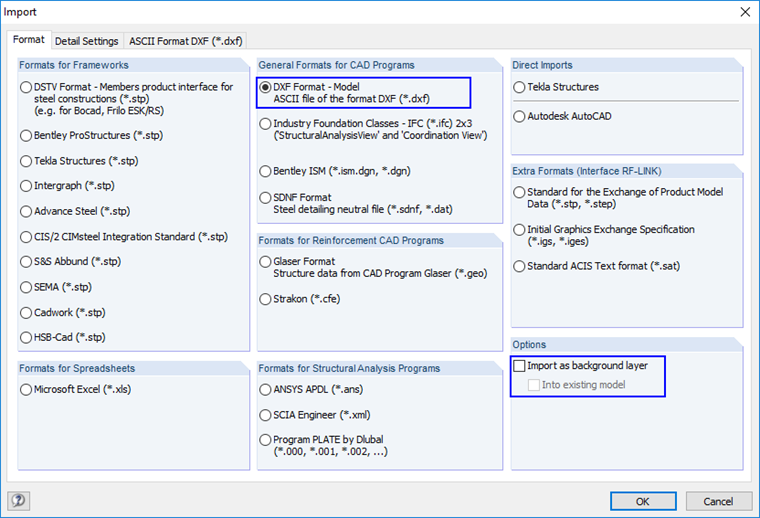

在RFEM和RSTAB中也可以导入DXF文件作为背景层。 这样,DXF的图片就会被有效地放置在图形的背景中。 然后可以创建线和杆件。 该选项的优点在于通过对象捕捉选择背景层的节点,从而可以使用捕捉点快速创建结构。

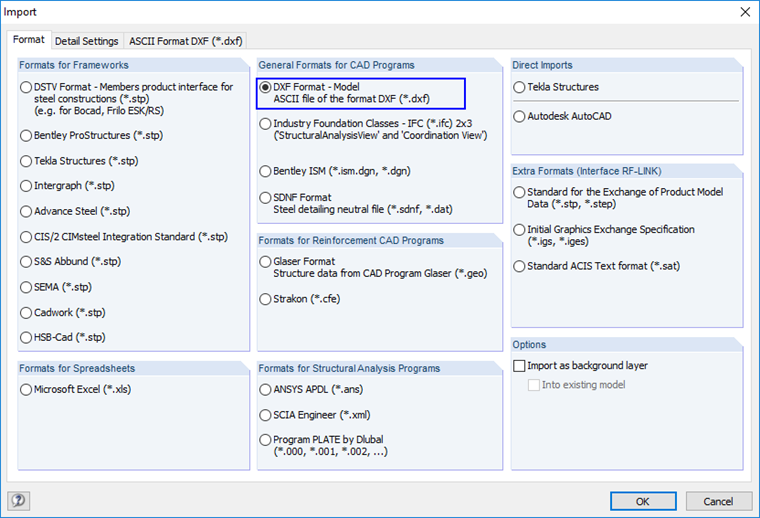

图片 01 - 将DXF文件导入为行

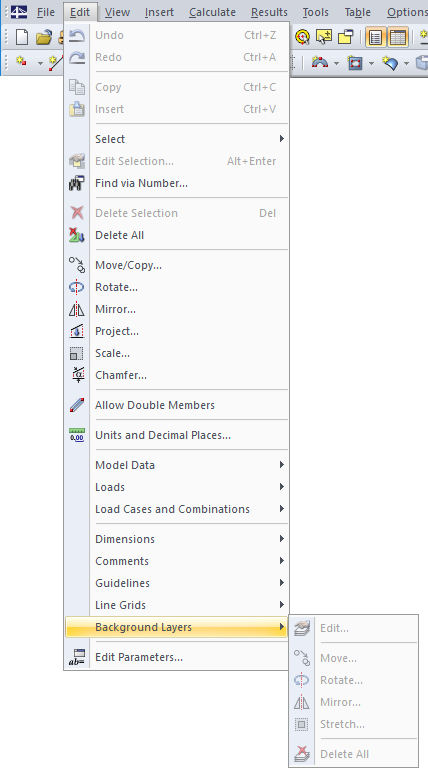

如果已经将DXF作为背景层导入,则可以对其进行自定义。 它可以移动,旋转或缩放。 这些操作可以在导向器下的项目导航器中进行。

图片 04 - 操纵背景电影

作者

Dipl.-Ing. (FH) Stefan Frenzel

Dipl.-Ing. (FH) Stefan Frenzel

Product Engineering & Customer Support

Frenzel先生负责动态分析产品的开发。 他还为Dlubal软件的客户提供技术支持。
