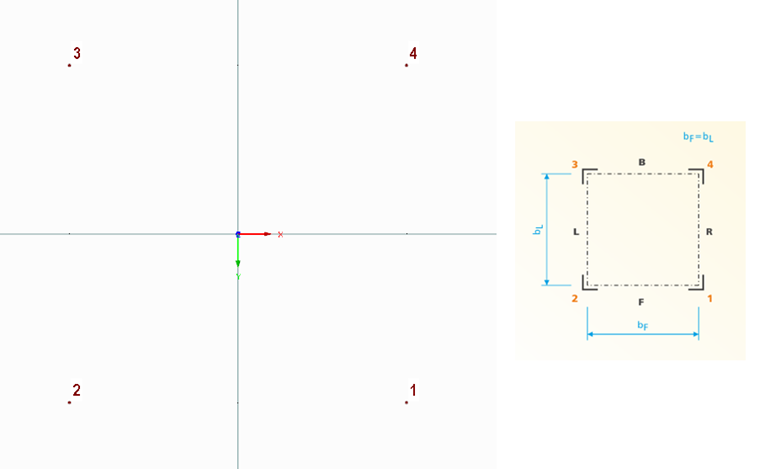

Узел 1 находится в положительном квадранте, то есть в положительных направлениях X и Y. Следующие узлы устанавливаются по часовой стрелке, так что узел № 4 установлен в отрицательном направлении Y, но в положительном направлении X. Эти четыре узла позже будут соединены с ветвями с первой по четвертую. Первоначально размеры не имеют значения, но они должны быть квадратными.
.png?mw=760&hash=eb52f125d8e9a146476c9c3f5ea46a8a16cde660)

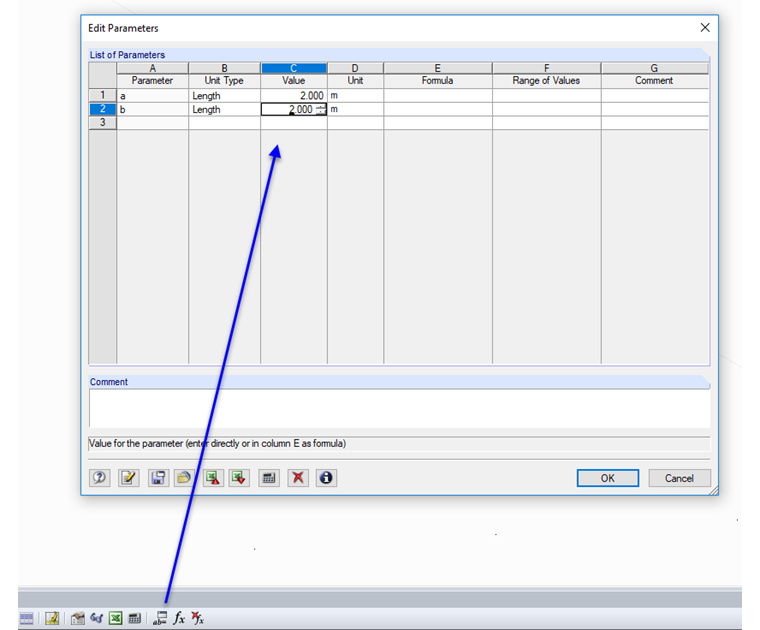

Затем нужно задать параметры узлов от одного до четырех так, чтобы в дополнительном модуле их можно было подогнать под ширину башни.
Ширина в направлении X определяется как параметр «a», ширина в направлении Y - как параметр «b».
.png?mw=760&hash=ab087d57fa42b4cae7bf9459e3f8b0ddfb17fa0c)

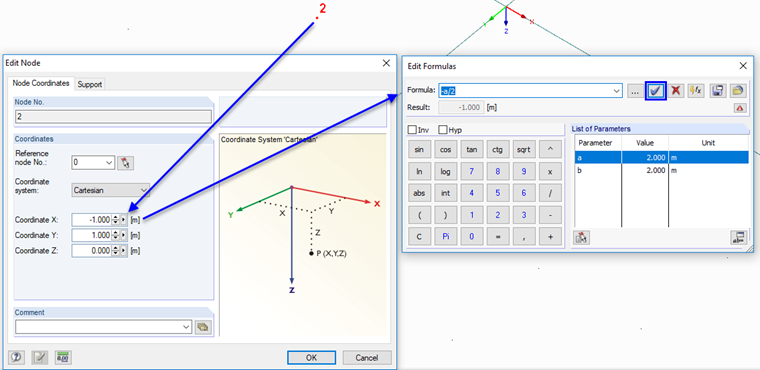

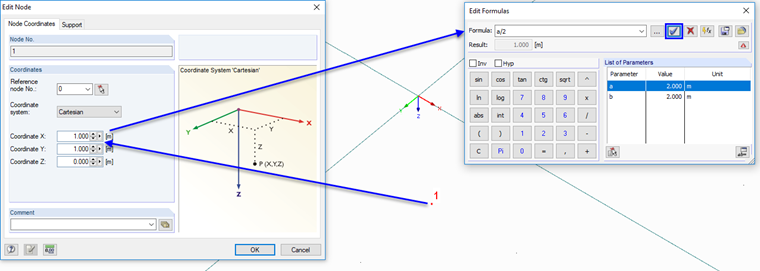

В нижеследующем тексте координатам узлов присвоены параметры +/- a/2 b/2.
.png?mw=760&hash=a948ecb14e762c634cedea99119059addcd0bcf7)
.png?mw=760&hash=a3e2d91a402720814f46869a7be32d09e35ebebb)
Наконец, для координат X и Y нужно задать параметры всех четырех узлов. Если все сделано правильно, то у всех координат X и Y появится желтый треугольник.
Внимание! На данном этапе имеет смысл сохранить модель в качестве шаблона для последующей пользовательской работы, поскольку до данного момента шаги были для всех одинаковыми. Данный шаблон сэкономит ваше драгоценное время.
.png)
Теперь мы можем задать все стержни и ввести данные для платформы. С этого момента нет необходимости в параметризации всех узлов. Например, мы можем задать правильные размеры модели (узлы с 1 по 4 далее необходимо задать с параметрами модели), а затем импортировать платформу 1: 1. Однако, если вы хотите импортировать платформу на другие башни и мачты, также полезно использовать согласованную параметризацию. Нумерация узлов с данного момента больше не указывается, однако имеет смысл действовать по одному принципу. Например, можно задать номера узлов с 10 по 19 на стороне F (направление +Y), узлов 20 - 29 на стороне L (направление -X) и так далее. Таким образом, легче назначить кронштейны антенны, потому что сторона может быть назначена с помощью номера узла.

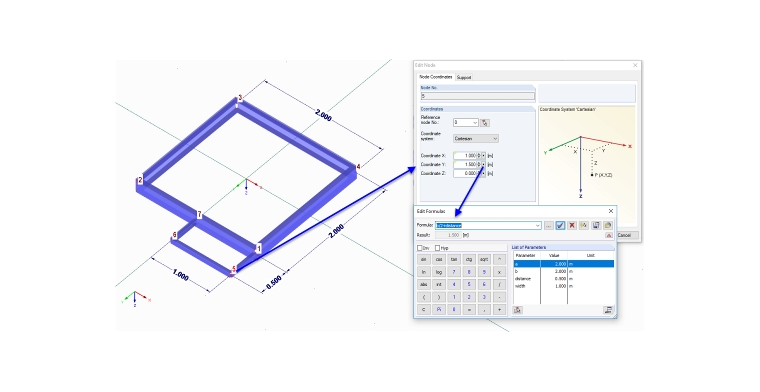

Платформа, рассмотренная в качестве примера, полностью параметризована.
.png?mw=760&hash=835a3b4294e8d6e473e4e038ce805f9ef0fd224f)

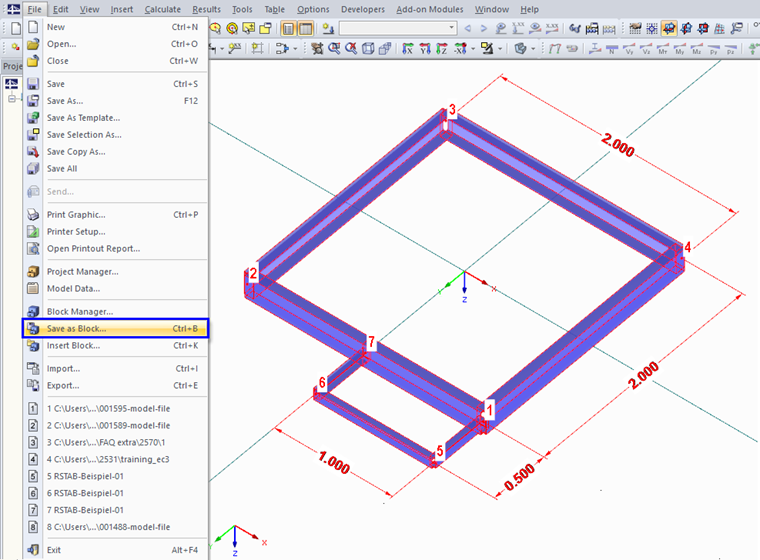

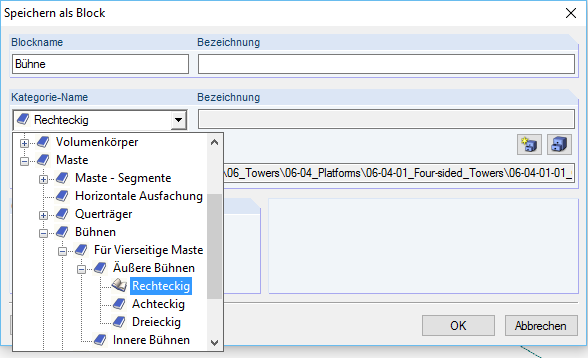

Далее модель нужно сохранить как блок в соответствующей папке RF-/TOWER. Для этого выберем все элементы и сохраним их в качестве блока.

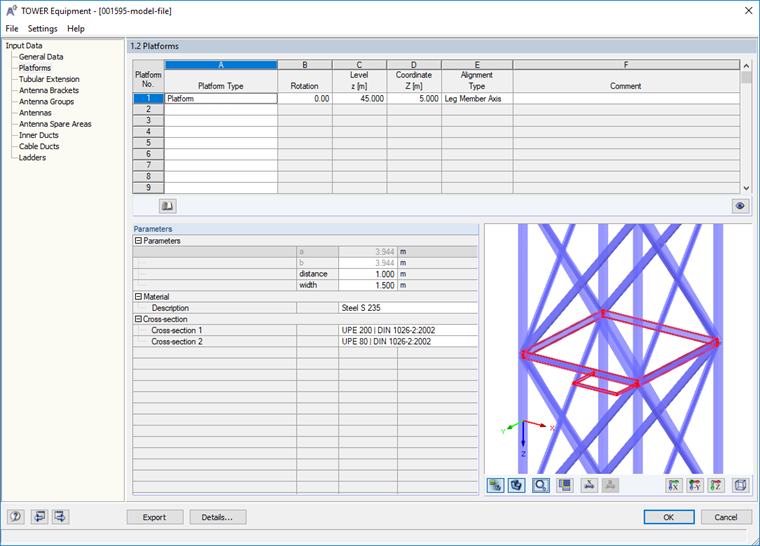

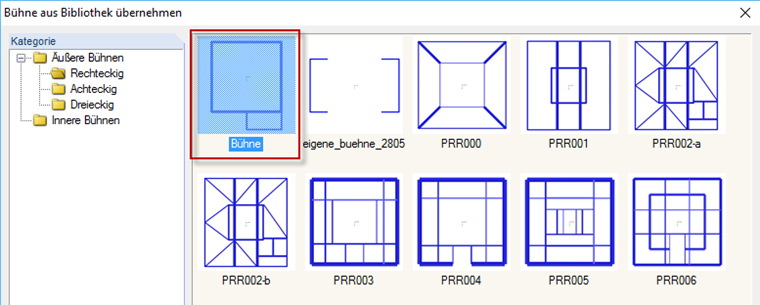

Теперь данную платформу можно выбрать и вставить ее в любую четырехугольную мачту или башню из библиотеки в RF-/TOWER Equipment.
