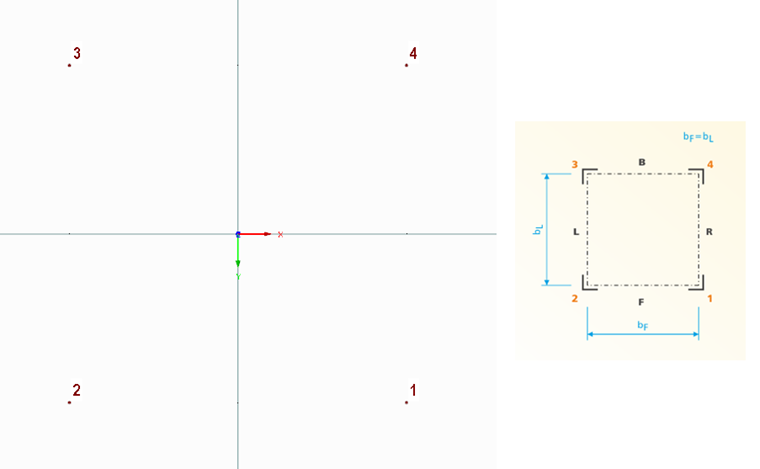

Le nœud 1 se trouve dans le quadrant positif, c'est-à-dire dans les directions X et Y positives. Les nœuds suivants sont définis dans le sens des aiguilles d'une montre, de sorte que le nœud n°4 est défini dans la direction Y négative, mais dans la direction X positive. Ces quatre nœuds sont par la suite connectés aux poteaux d'angle un à quatre. Initialement, les dimensions ne sont pas importantes, il s'agit juste de former un carré.

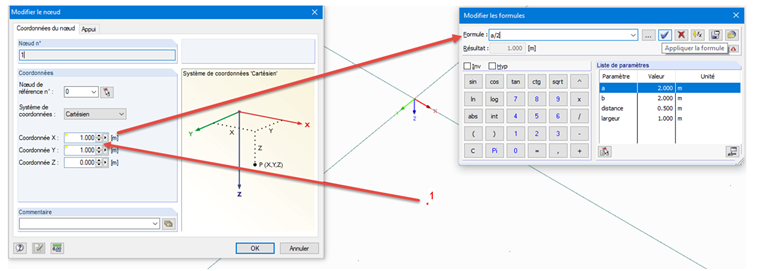

Les nœuds un à quatre doivent ensuite être paramétrés afin d'être ajustés à la largeur du pylône dans le module additionnel.

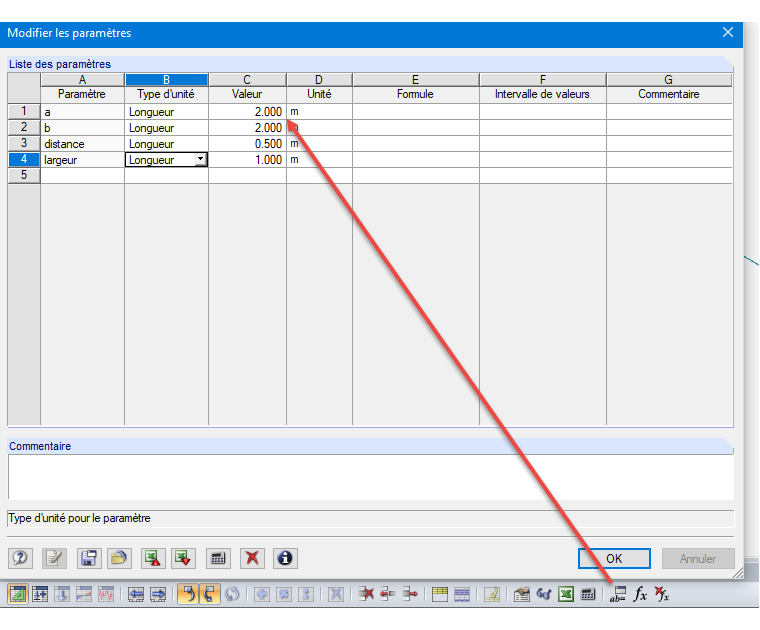

La largeur dans la direction X est définie comme paramètre « a » et la largeur dans la direction Y comme paramètre « b ».

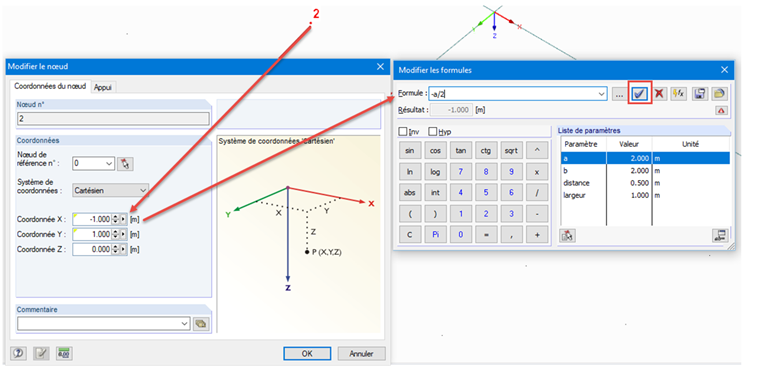

Les paramètres suivants sont assignés aux coordonnées de nœud : +/- a/2 b/2.

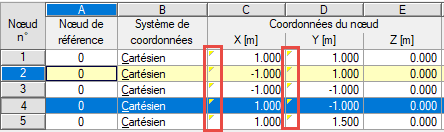

Au terme de ces opérations, les quatre nœuds doivent être paramétrés pour les coordonnées X et Y. Toutes les cases des coordonnées X et Y sont marquées par un triangle jaune dans le coin supérieur gauche si les paramètres sont corrects.
Remarque : il est judicieux d'enregistrer le modèle alors obtenu comme modèle type pour de futurs projets de plate-formes similaires, car les étapes de réalisation restent les mêmes jusqu'à ce point. Un tel modèle type représente en effet un gain de temps important.
Ce modèle de base permet de définir toutes les barres et les entrées de la plate-forme. Il n'est pas nécessaire de paramétrer tous les nœuds à partir de ce point : il est par exemple possible de définir les dimensions adéquates du modèle (les nœuds 1 à 4 doivent alors être définis comme paramètres avec les dimensions du modèle), puis d'importer la plate-forme 1:1. Si la plate-forme doit être importée dans d'autres modèles de tours et de pylônes, il est également utile d'utiliser un paramétrage cohérent. La numérotation des nœuds n'est plus définie à partir de ce point, mais il est logique de procéder méthodiquement. Les nœuds numéro 10 à 19 peuvent par exemple être définis du côté F (direction +Y), les nœuds 20 à 29 du côté L (direction -X), etc. L'assignation des supports d'antenne s'en trouve facilitée car un côté peut être assigné à l'aide du numéro de nœud.

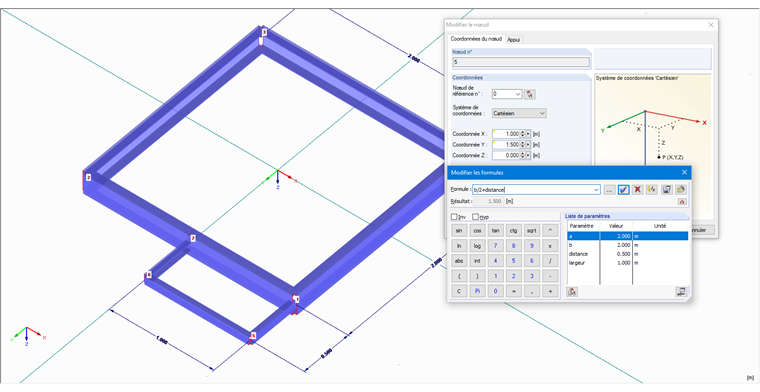

L'exemple de plate-forme présenté ici a été entièrement paramétré.

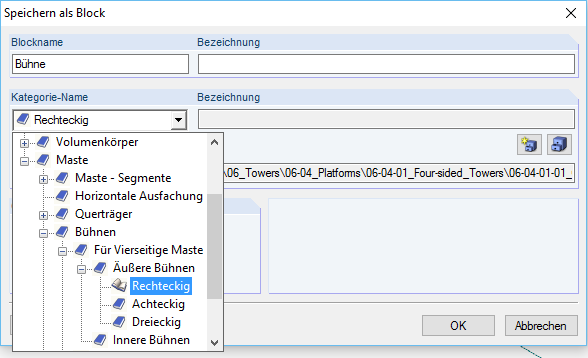

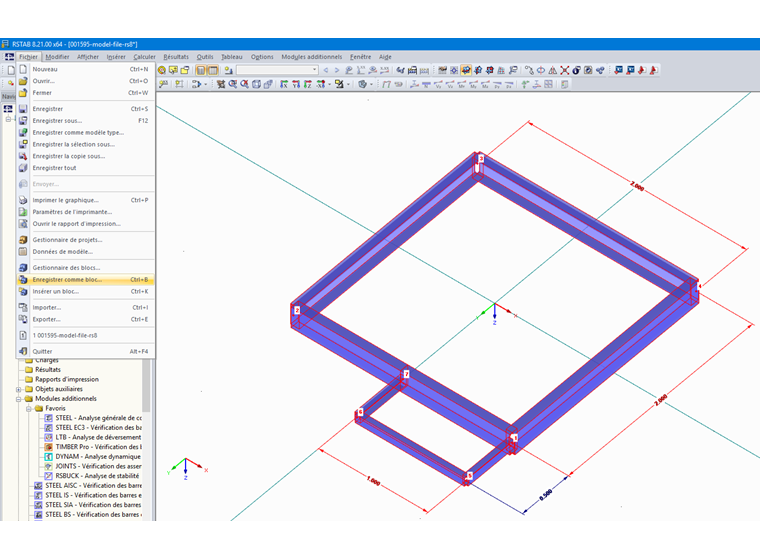

Le modèle est ensuite enregistré comme bloc dans le dossier correspondant de RF-/TOWER en sélectionnant tous les éléments et en les enregistrant sous forme de bloc.

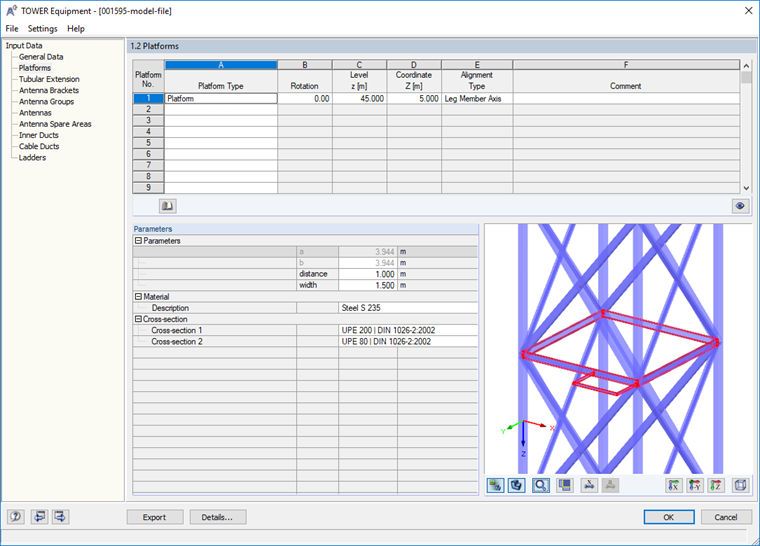

La plate-forme peut alors être sélectionnée et insérée dans n'importe quel modèle de pylône ou tour de quatre côtés de la bibliothèque de RF-/TOWER Equipment.
