Criação de uma plataforma personalizada para utilização no RF-/TOWER Equipment

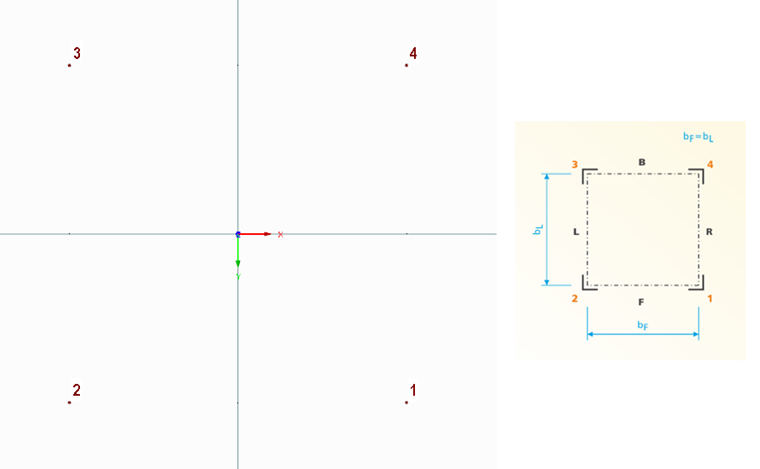

O seguinte artigo técnico descreve a criação de uma plataforma personalizada para utilização numa torre quadrilateral nos módulos adicionais RF-/TOWER. Primeiro, comece com um modelo vazio do tipo 3D e defina quatro nós. A numeração e a posição desses nós é aqui muito importantes.

O nó 1 encontra-se no quadrante positivo, ou seja, nas direções X e Y positivas. Man setzt die folgenden Knoten im Uhrzeigersinn, sodass Knoten Nr. 4 in negativer Y-Richtung, jedoch in positiver X-Richtung gesetzt ist. Diese vier Knoten werden später mit den Eckstielen eins bis vier verbunden. As dimensões são inicialmente irrelevantes, mas devem ser quadradas.

Portanto, tem de parametrizar os nós de um a quatro para que possam ser ajustados à largura da torre no módulo adicional.

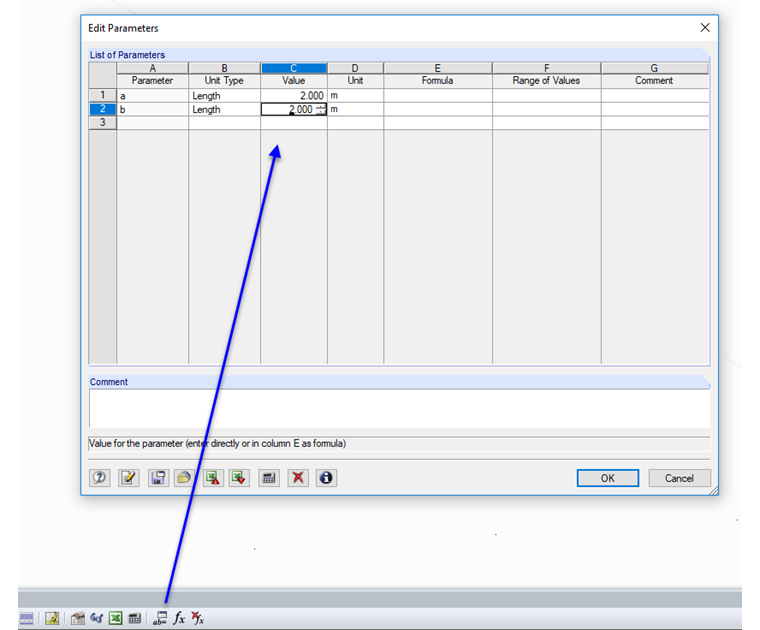

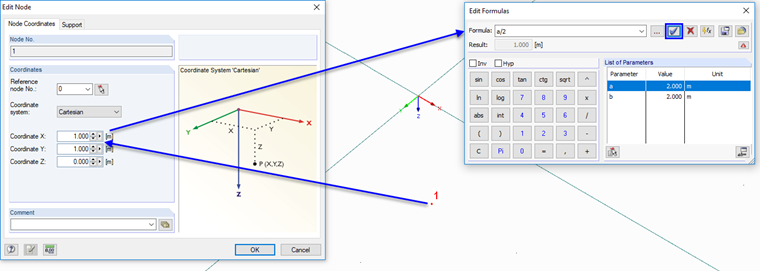

Die Breite in X-Richtung wird als Parameter "a" definiert, die Breite in Y-Richtung als Parameter "b".

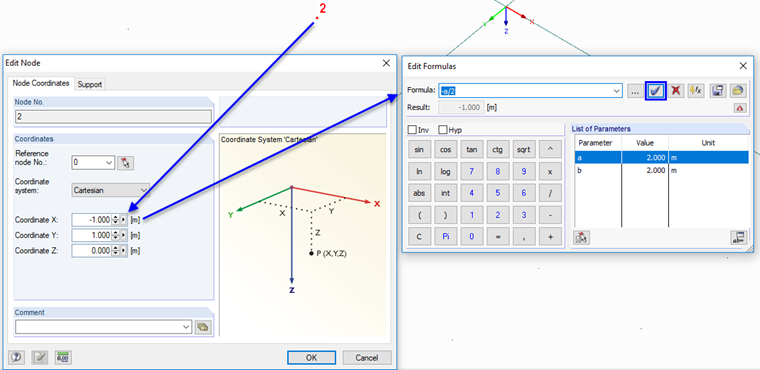

Im Folgenden werden die Knotenkoordinaten mit den Parametern +/- a/2 b/2 belegt.


No final, todos os quatro nós tem de ser parametrizados para as coordenadas X e Y. Se tudo está correcto todas as coordenadas X e Y tem um triângulo amarelo.

Atenção: Neste momento, faria sentido guardar este modelo como amostra para as plataformas definidas pelo utilizador, uma vez que os passos serão os mesmos como até agora. Este modelo economiza tempo valioso.

Com esta base, é agora possível definir todas as barras e entradas da plataforma. Es ist nicht zwingend notwendig, ab diesem Punkt alle Knoten zu parametrisieren. Seria, por exemplo, possível definir as dimensões corretas do modelo (os nós 1 a 4 devem então ser definidos com as dimensões do modelo como parâmetros) e depois o importar a plataforma 1:1.

Möchte man jedoch die Bühne an weiteren Türmen und Masten einlesen, dann ist auch hier eine durchgängige Parametrisierung sinnvoll. A numeração do nó já não é especificada a partir deste ponto, mas faz sentido agir de acordo com um princípio. Por exemplo, poderia definir os números dos nós 10 a 19 do lado F (direção positiva de Y), nós 20 a 29 do lado L (direção negativa de X) e assim por diante. So gestaltet sich die Zuordnung der Antennenträger einfacher, da eine Seite über die Knotennummer zugeordnet werden kann.

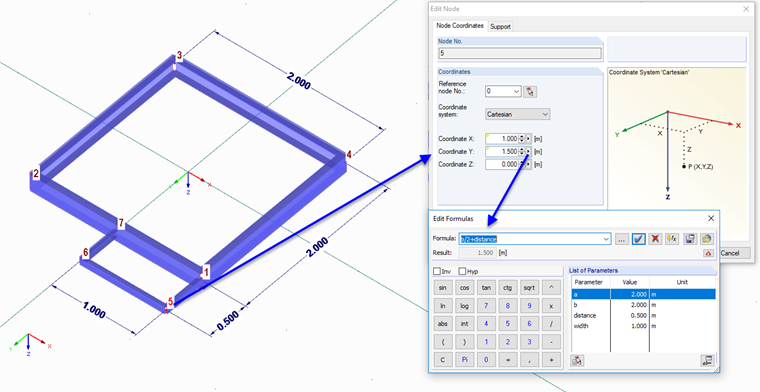

A plataforma de exemplo ilustrada foi completamente parametrizada.

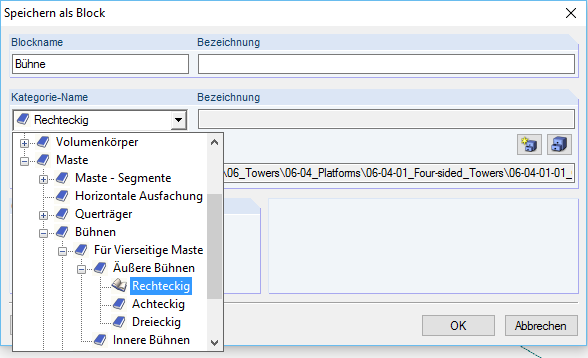

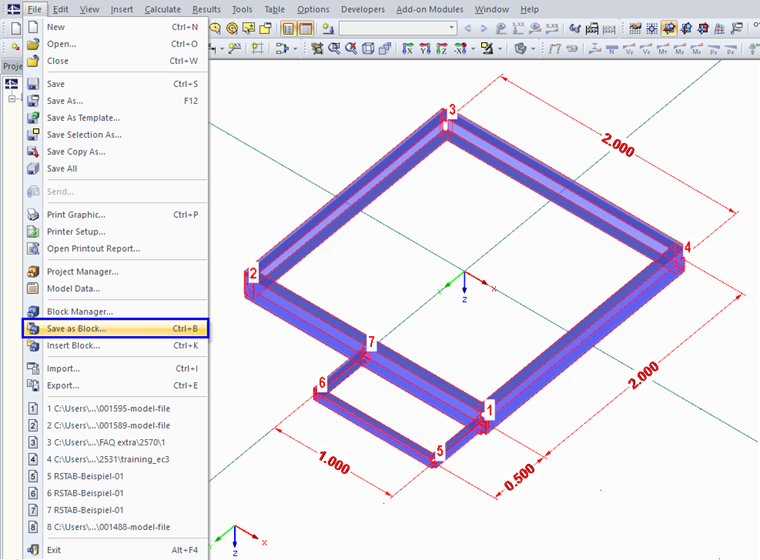

No próximo passo, o modelo é armazenado como um bloco na pasta correspondente do RF-/TOWER. Para o fazer, selecione todos os elementos e guarde-os como um bloco.

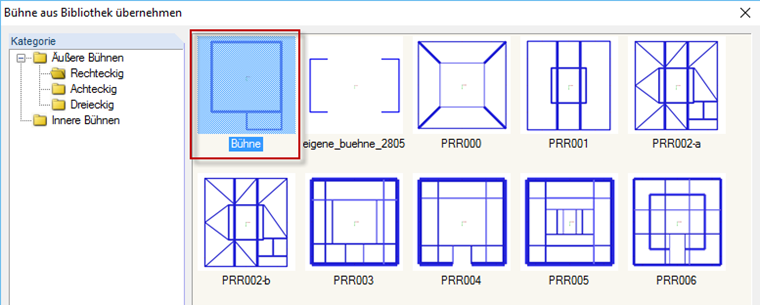

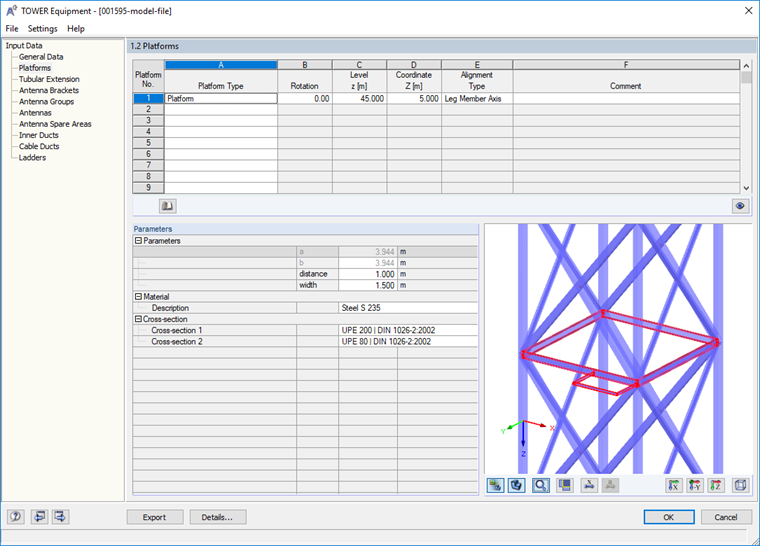

Esta plataforma pode agora ser selecionada e inserida em cada mastro ou torre de quatro lados a partir da biblioteca no RF-/TOWER Equipment.
