Creazione di una piattaforma definita dall'utente per l'utilizzo in apparecchiature RF-/TOWER

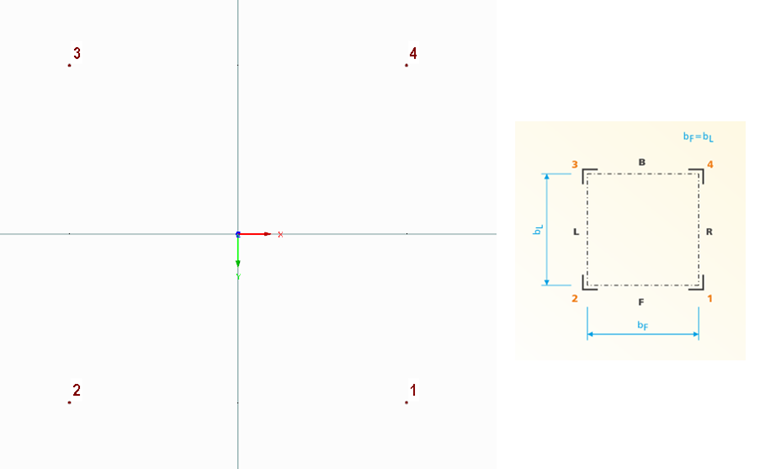

Il seguente articolo tecnico descrive la creazione di una piattaforma definita dall'utente da utilizzare su una torre a quattro lati nei moduli aggiuntivi RF-/TOWER. Innanzitutto, inizia con un modello vuoto di tipo 3D e definisci quattro nodi. La numerazione e la posizione di questi nodi sono molto importanti qui.

Il nodo 1 si trova nel quadrante positivo, il che significa che nelle direzioni X e Y positive. I seguenti nodi sono impostati in senso orario, in modo che il nodo nr. 4 sia nella direzione Y negativa, ma in direzione X positiva. Questi quattro nodi saranno successivamente collegati ai bracci da uno a quattro. Le dimensioni non sono importanti ora, ma dovrebbero essere quadrate.

Successivamente, è necessario parametrizzare i nodi da uno a quattro in modo che possano essere adattati alla larghezza della traliccio nel modulo aggiuntivo.

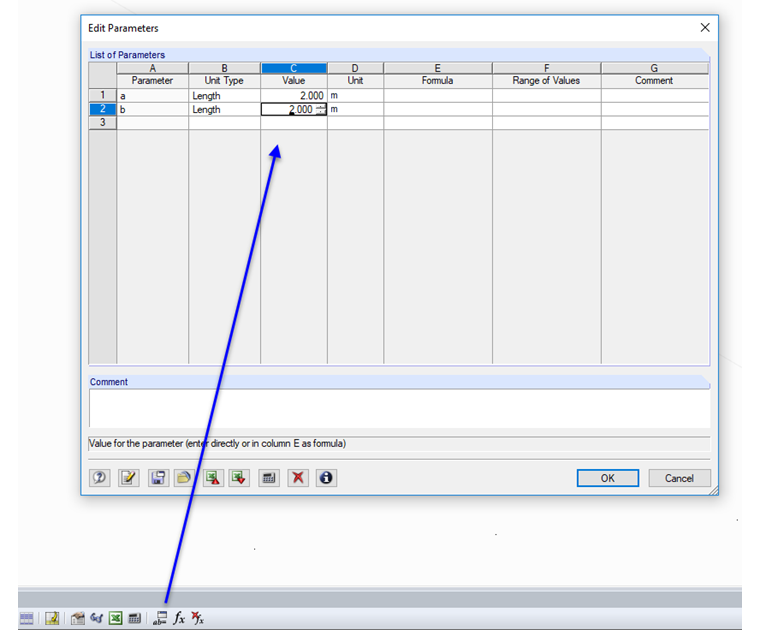

La larghezza in direzione X è definita come parametro "a", la larghezza in direzione Y come parametro "b".

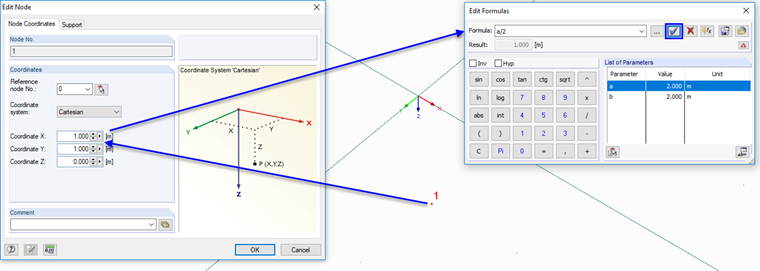

Nel testo seguente, alle coordinate del nodo sono assegnati i parametri +/- a/2 b/2.

Alla fine, tutti e quattro i nodi devono essere parametrizzati per le coordinate X e Y. Se tutto è corretto, tutte le coordinate X e Y hanno un triangolo giallo.

Nota: A questo punto, ha senso salvare questo modello come modello per future piattaforme definite dall'utente, poiché i passaggi saranno uguali fino a questo punto. Questo modello consente di risparmiare tempo prezioso.

Con questa base, è ora possibile impostare tutte le aste e le voci della piattaforma. Da questo punto non è assolutamente necessario parametrizzare tutti i nodi. Ad esempio, sarebbe possibile definire le dimensioni esatte del modello (i nodi da 1 a 4 devono essere definiti con le dimensioni del modello come parametri) e quindi importare la piattaforma 1:1. Tuttavia, se si desidera importare la piattaforma su altri tralicci e pilastri, è anche utile utilizzare una parametrizzazione coerente. La numerazione dei nodi non sarà più specificata da questo punto, ma ha senso seguire un principio. Ad esempio, è possibile definire i numeri di nodo da 10 a 19 sul lato F (direzione +Y), i nodi da 20 a 29 sul lato L (direzione -X), e così via. In questo modo, è più semplice assegnare le staffe dell'antenna, perché un lato può essere assegnato tramite il numero di nodo.

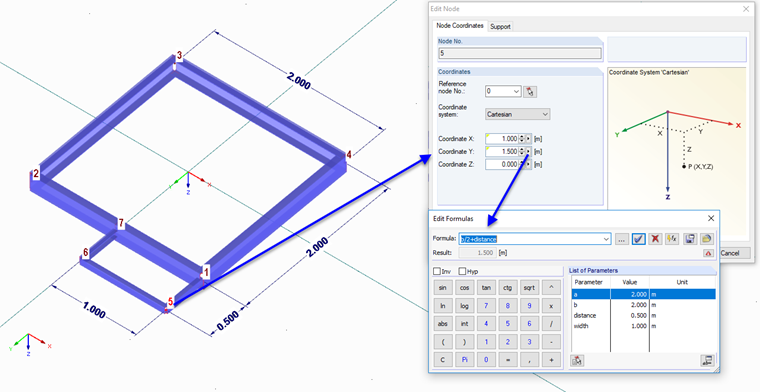

La piattaforma mostrata in questo esempio è stata completamente parametrizzata.

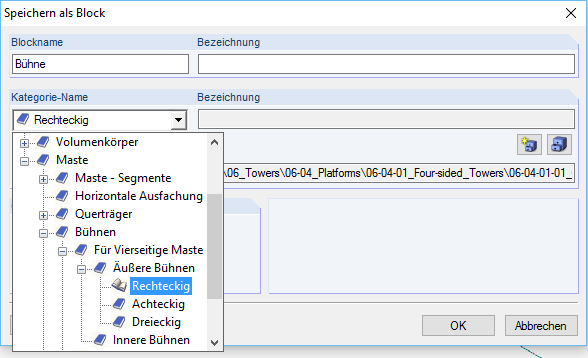

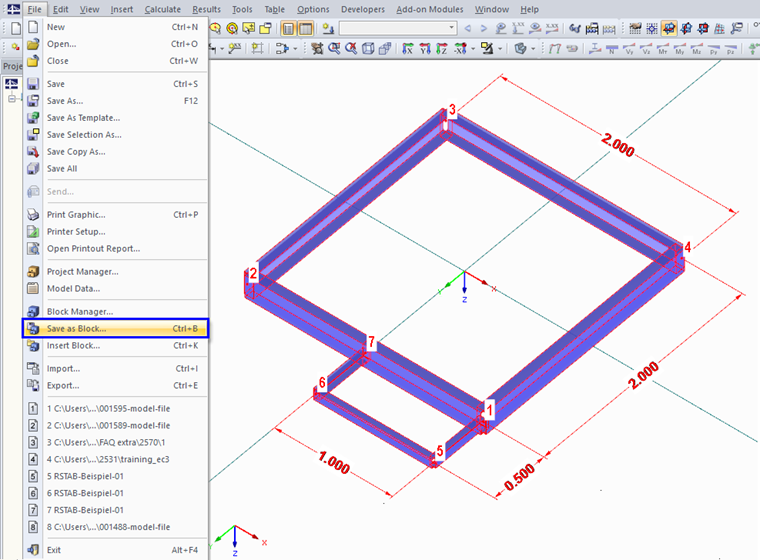

Nella fase successiva, il modello sarà salvato come un blocco nella cartella corrispondente di RF-/TOWER. Per fare questo, selezionare tutti gli elementi e salvarli come un blocco.

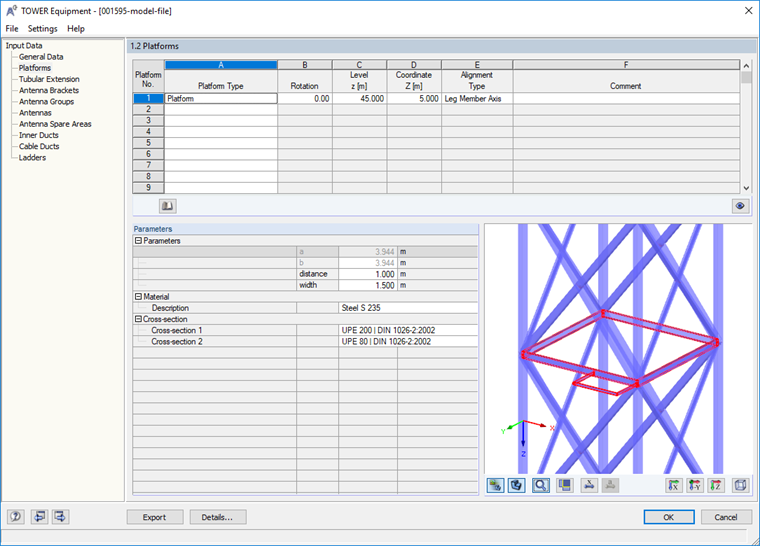

Ora la piattaforma può essere selezionata e inserita in ciascun traliccio o pilone a quattro lati dalla libreria in RF-/TOWER Equipment.
