Creación de una plataforma definida por el usuario para su uso en equipos RF-/TOWER

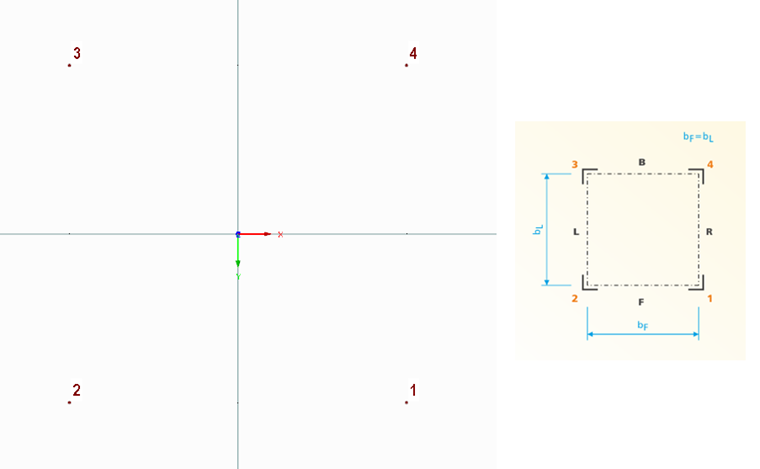

El siguiente artículo técnico describe la creación de una plataforma definida por el usuario para su uso en una torre de cuatro lados en el módulo adicional RF-/TOWER. Primero, comience con un modelo vacío del tipo 3D y defina cuatro nodos. Aquí es muy importante la numeración y la posición de estos nudos.

El nodo 1 se encuentra en el cuadrante positivo, lo que significa en las direcciones X e Y positivas. Los siguientes nodos se establecen en el sentido de las agujas del reloj, de modo que el nodo n. ° 4 se establece en la dirección Y negativa, pero en la dirección X positiva. Estos cuatro nodos se conectarán más tarde a las patas uno a cuatro. Las dimensiones iniciales son irrelevantes ahora, pero deben formar un cuadrado.

Después se tienen que parametrizar los nudos uno a cuatro de forma que se puedan ajustar al ancho de la torre en el módulo adicional.

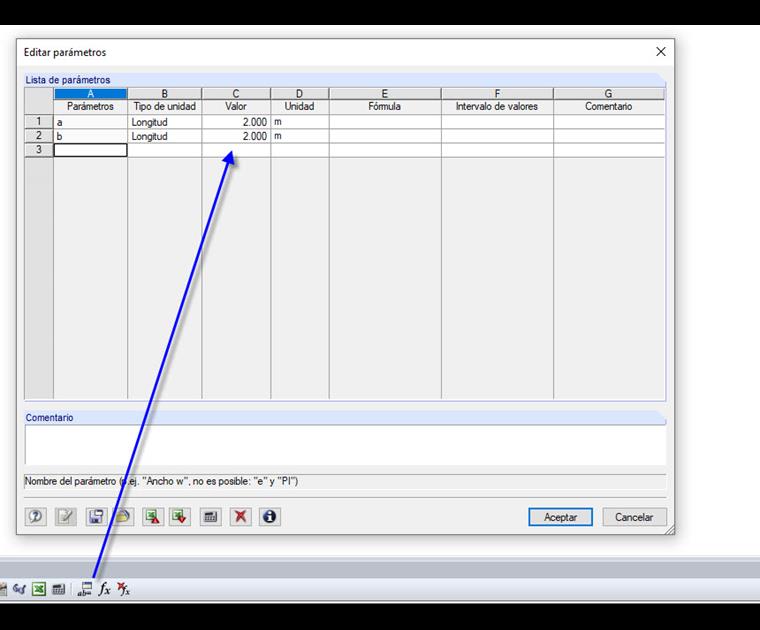

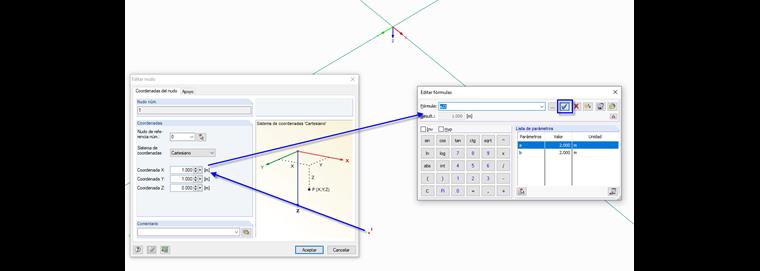

El ancho en la dirección X se define como parámetro "a", el ancho en la dirección Y como parámetro "b".

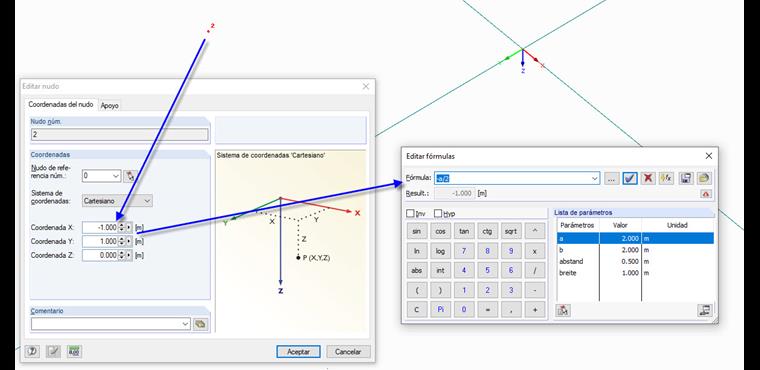

En el siguiente texto, a las coordenadas del nodo se les asignan los parámetros +/- a/2 b/2.

Al final, se deben parametrizar los cuatro nudos para las coordenadas X e Y. Si todo está correcto, todas las coordenadas X e Y tienen un triángulo amarillo.

Nota: en este momento, tiene sentido guardar este modelo como plantilla para plataformas definidas por el usuario en el futuro, ya que los pasos serán los mismos hasta este punto. Esta plantilla ahorra un tiempo valioso.

Con esta base, ahora es posible establecer todas las barras y entradas de la plataforma. No es absolutamente necesario parametrizar todos los nudos desde este punto. Por ejemplo, sería posible definir las dimensiones correctas del modelo (los nudos 1 a 4 se deben definir entonces con las dimensiones del modelo como parámetros) y luego se debe importar la plataforma 1: 1. Sin embargo, si desea importar la plataforma a otras torres y mástiles, también es útil utilizar una parametrización consistente. La numeración de los nudos ya no se especifica más desde este punto, pero tiene sentido seguir un principio. Por ejemplo, puede definir los números de los nudos 10 a 19 en el lado F (dirección +Y), los nudos 20 a 29 en el lado L (dirección -X), y así sucesivamente. De esta forma, es más fácil asignar los soportes de antena, ya que se puede asignar un lado mediante el número de nodo.

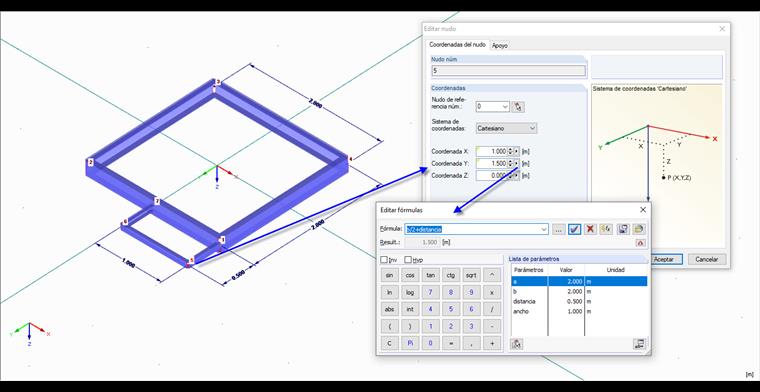

La plataforma que se muestra en este ejemplo se ha parametrizado completamente.

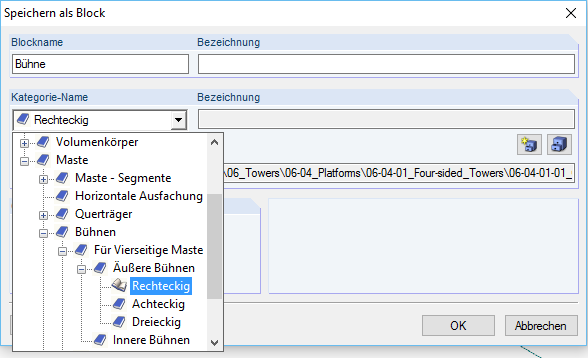

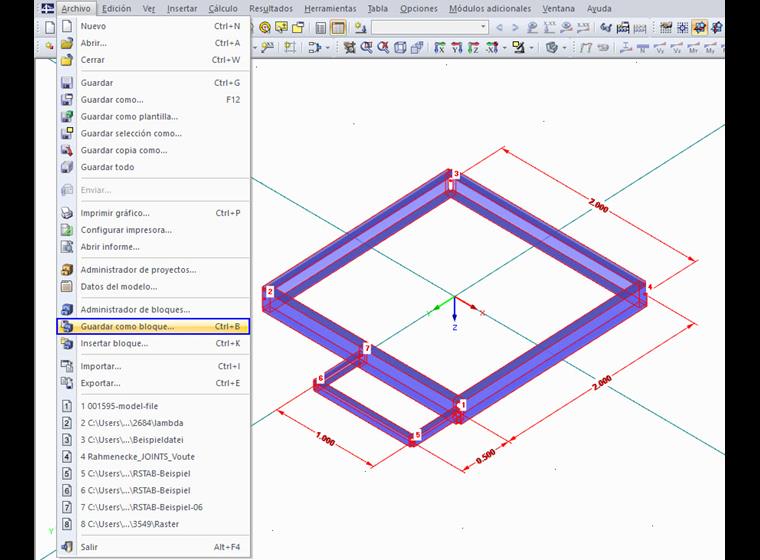

En el siguiente paso, se guarda el modelo como un bloque en la carpeta correspondiente de RF-/TOWER. Para hacerlo, seleccione todos los elementos y guárdelos como un bloque.

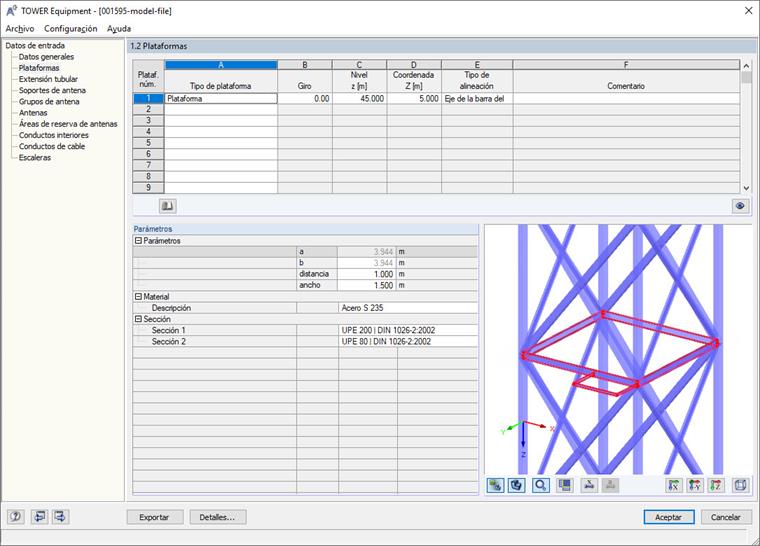

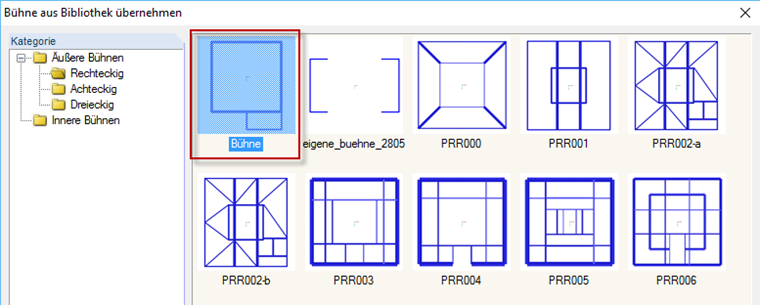

Ahora se puede seleccionar e insertar esta plataforma en cada poste o torre de cuatro lados desde la biblioteca en RF-/TOWER Equipment.
