Tworzenie platformy zdefiniowanej przez użytkownika do wykorzystania w urządzeniach RF-/TOWER

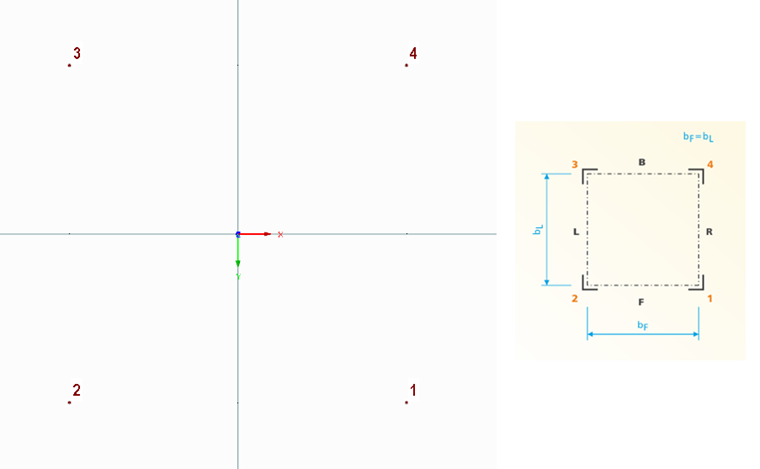

Węzeł 1 leży w dodatniej ćwiartce, to znaczy w dodatnich kierunkach X i Y. Kolejne węzły są ustawione zgodnie z ruchem wskazówek zegara, tak że węzeł nr 4 znajduje się w ujemnym kierunku Y, ale w dodatnim kierunku X. Te cztery węzły zostaną później połączone z odnogami od pierwszego do czwartego. Wymiary nie są teraz ważne, ale powinny być kwadratowe.

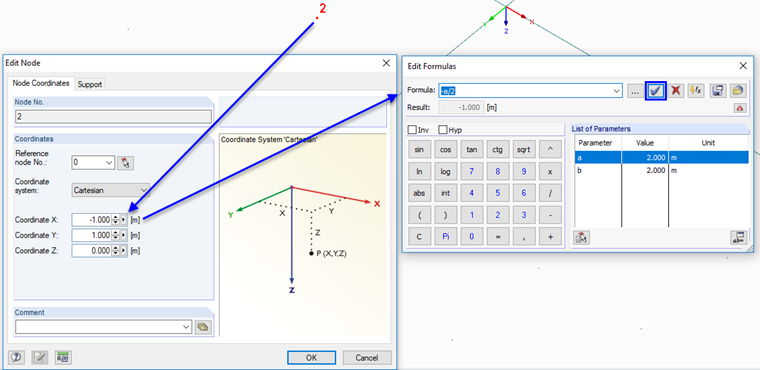

Następnie należy sparametryzować węzły od jednego do czterech, aby można było je dopasować do szerokości wieży w module dodatkowym.

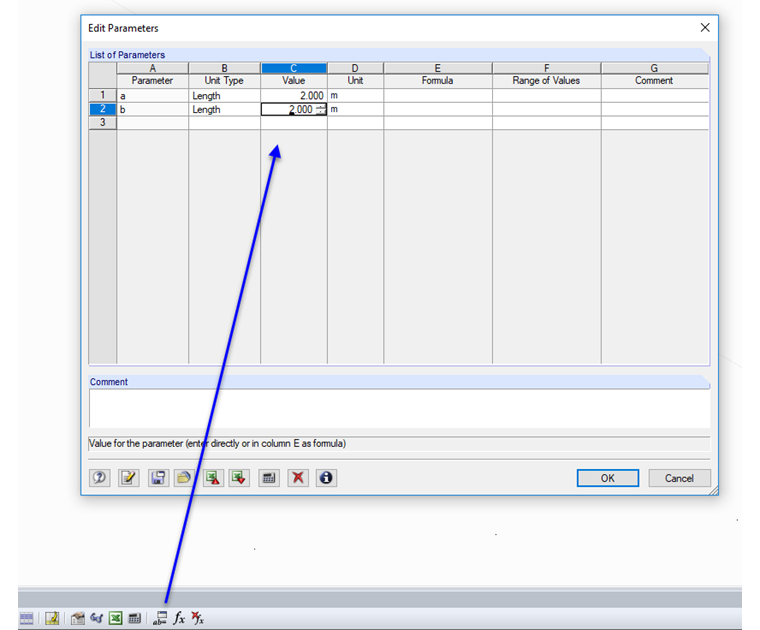

Szerokość w kierunku X jest definiowana jako parametr „a”, szerokość w kierunku Y jako parametr „b”.

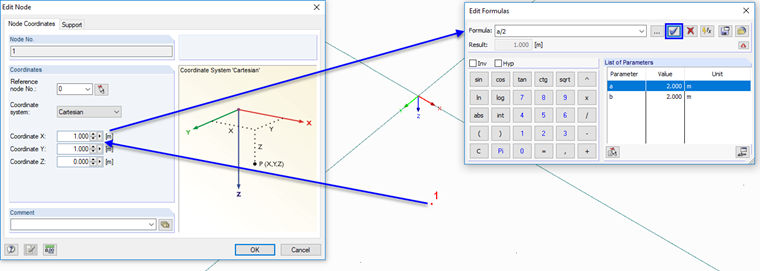

W poniższym tekście współrzędnym węzłów przypisano parametry +/- a/2 b/2.

Na koniec należy sparametryzować wszystkie cztery węzły dla współrzędnych X i Y. Jeśli wszystko się zgadza, wszystkie współrzędne X i Y mają żółty trójkąt.

Uwaga: W tym momencie warto zapisać ten model jako szablon dla przyszłych platform zdefiniowanych przez użytkownika, ponieważ kroki będą do tej pory takie same. Ten szablon pozwala zaoszczędzić cenny czas.

Na tej podstawie można teraz ustawić wszystkich członków i wpisy platformy. Parametryzacja wszystkich węzłów od tego momentu nie jest konieczna. Możliwe byłoby na przykład zdefiniowanie prawidłowych wymiarów modelu (wówczas należy zdefiniować węzły od 1 do 4 z wymiarami modelu jako parametrami), a następnie zaimportować platformę 1:1. Jeśli jednak chcesz zaimportować platformę do innych wież i masztów, warto zastosować spójną parametryzację. Od tego momentu numeracja węzłów nie jest już określana, ale warto przestrzegać określonej zasady. Na przykład można zdefiniować węzły o numerach od 10 do 19 po stronie F (kierunek +Y), węzły od 20 do 29 po stronie L (kierunek -X) itd. W ten sposób łatwiej jest przypisać wsporniki antenowe, ponieważ bok można przypisać za pomocą numeru węzła.

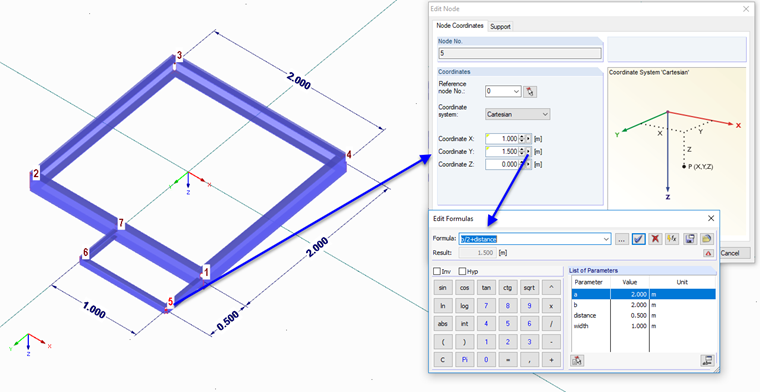

Platforma pokazana w tym przykładzie została całkowicie sparametryzowana.

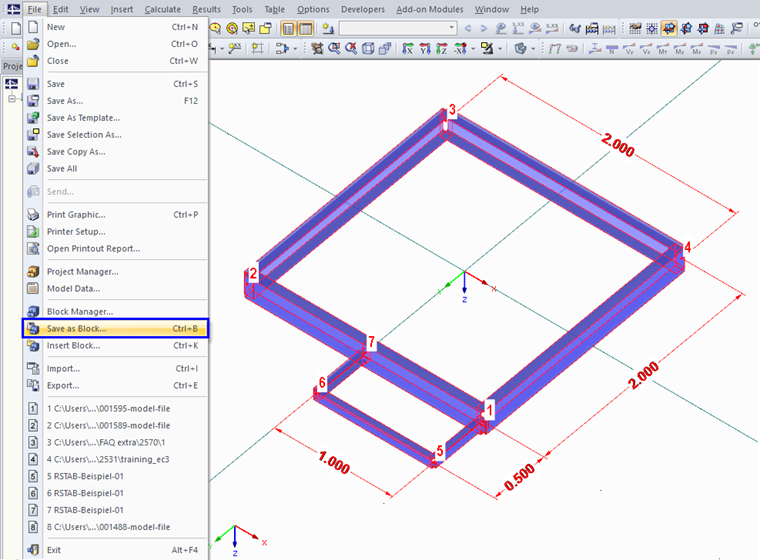

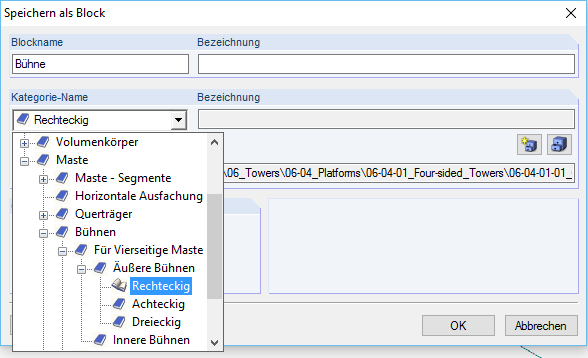

W kolejnym kroku model zostanie zapisany jako blok w odpowiednim folderze modułu RF-/TOWER. W tym celu należy zaznaczyć wszystkie elementy i zapisać je jako blok.

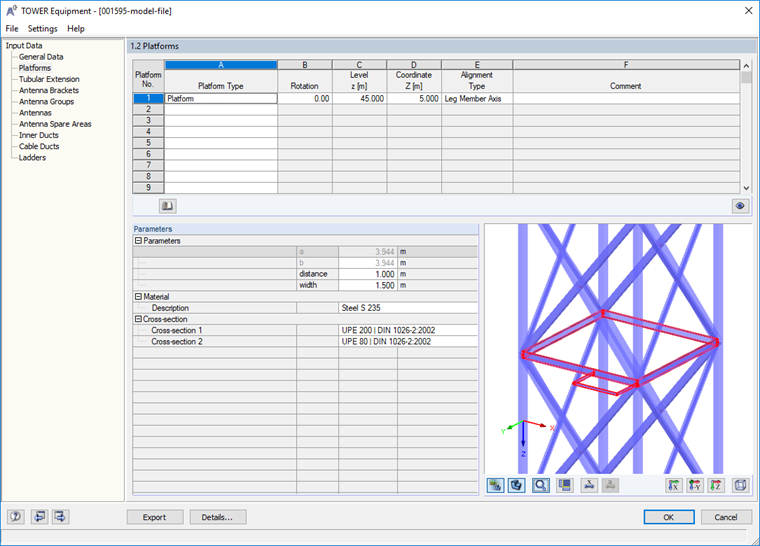

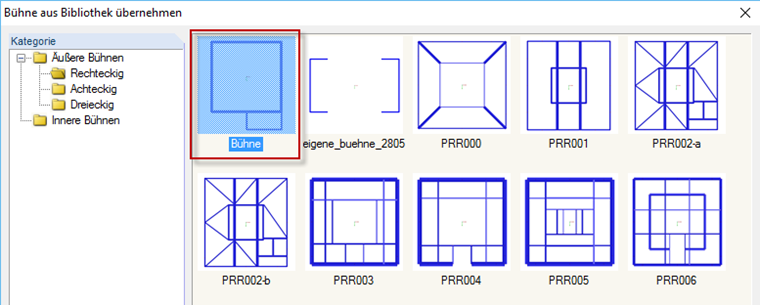

Platformę tę można teraz wybrać i wstawić do każdego czterostronnego masztu lub wieży z biblioteki w RF-/TOWER Equipment.
