Создание пользовательской антенной стойки для RF-/TOWER Equipment

В следующей статье подробно описывается, каким образом правильно создать пользовательскую антенную стойку для применения в дополнительном модуле RF-/TOWER Equipment.

Как правило, при создании антенной стойки особенно важны следующие шаги:

  • Первому узлу, который будет соединен с башней, присваивается номер 1.
  • К данному узлу присоединяется стержень с сечением 2. Все остальные стержни, соединенные с башней, также должны иметь сечение 2.
  • Стержням, на которые будут крепиться антенны, присваивается сечение номер 1.
  • Обычные стержни без особых характеристик имеют сечение 3.

Сначала мы создадим новую модель и зададим сечения 1 - 3.

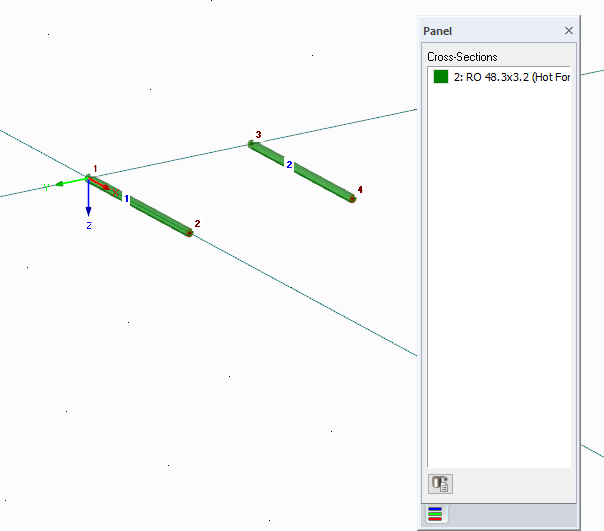

Затем создадим два стержня с сечением 2, которые позже будут соединены с двумя угловыми стойками. Размеры не имеют значения, но должны основываться на размерах обычной мачты.

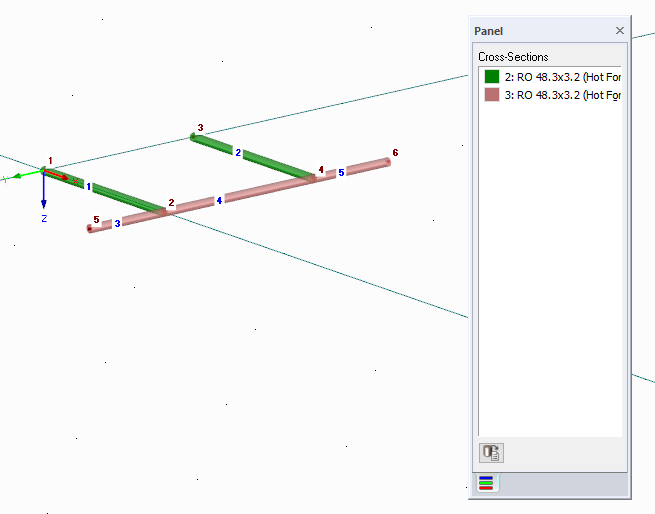

Последующие три стержня являются обычными стержнями без особых функций и поэтому имеют сечение номер 3.

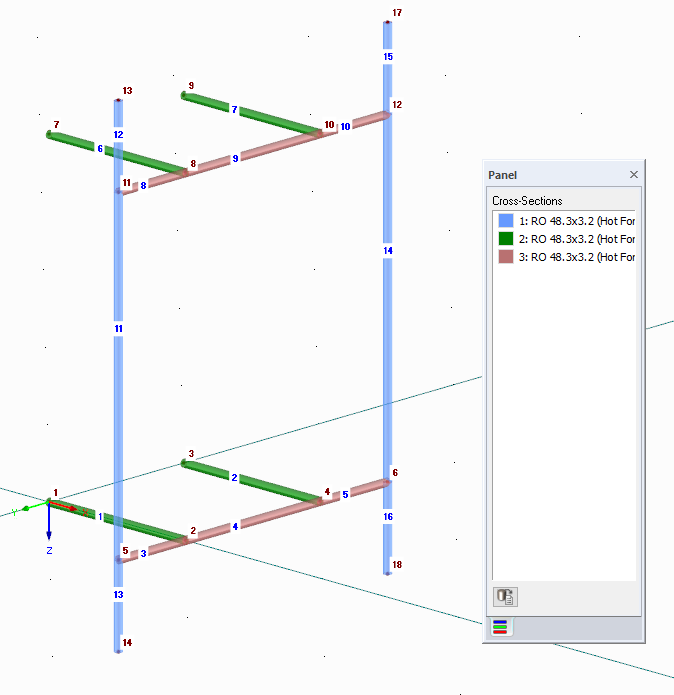

Скопируем все стержни наверх и в соответствии со следующим рисунком создадим шесть стержней, на которых можно задать антенны. Поэтому данные стержни имеют сечение 1.

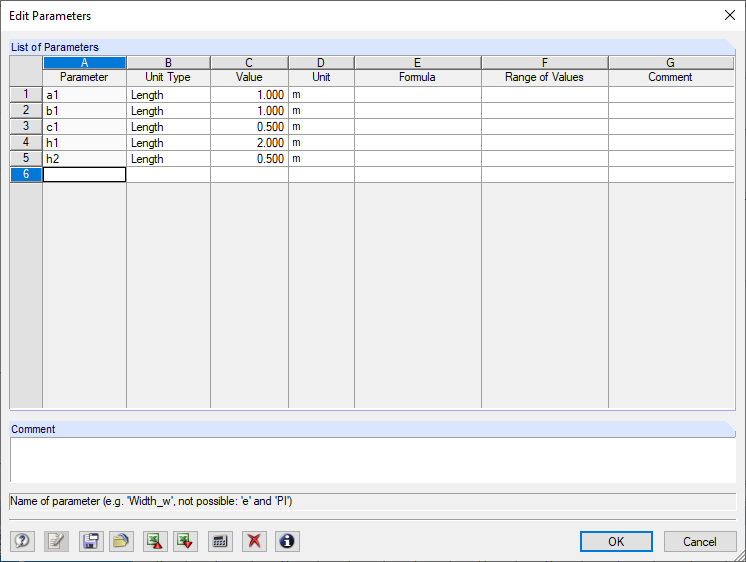

Поскольку антенную стойку следует применять для любых башен и мачт с различными размерами, необходимо параметризовать ее узлы. Для этого на первом этапе создаются все параметры. Чтобы открыть соответствующее диалоговое окно, нажмите кнопку [Редактировать параметры] над таблицей. Важно не применять параметры a и b, поскольку они уже используются для платформ и базовой геометрии мачты. Не обязательно параметризовать все узлы. Для данной антенной стойки будут заданы пять параметров.

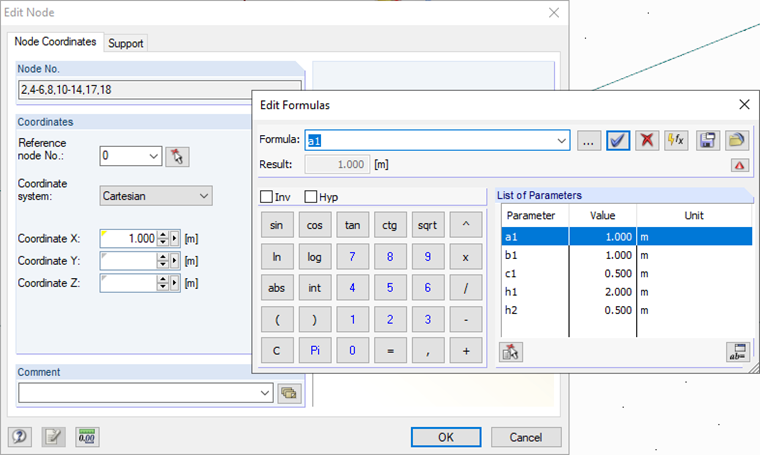

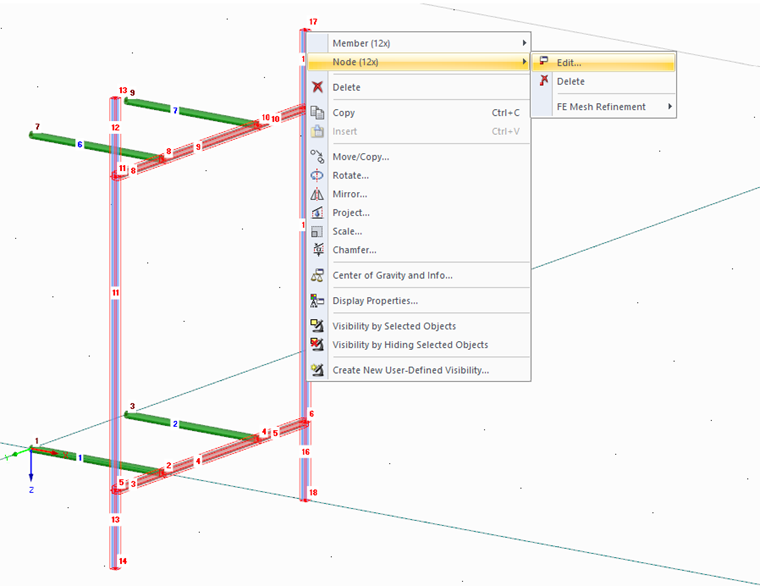

Затем присвоим параметры посредством выбора одного или нескольких узлов и присвоения соответствующим координатам параметров либо формулы, которая содержит параметры.

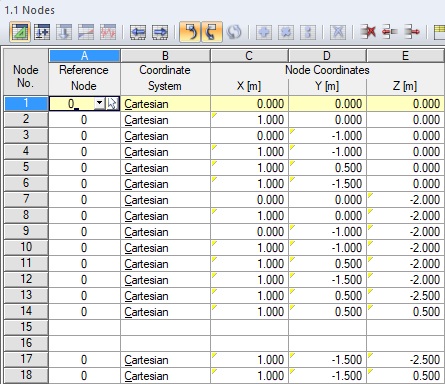

Все параметрически заданные координаты обозначены желтым треугольником в соответствующей ячейке, благодаря чему параметризация наглядно отображена. Таким образом, можно быстро проверить в таблице степень присвоения параметров и, при необходимости, быстро исправить ошибки.

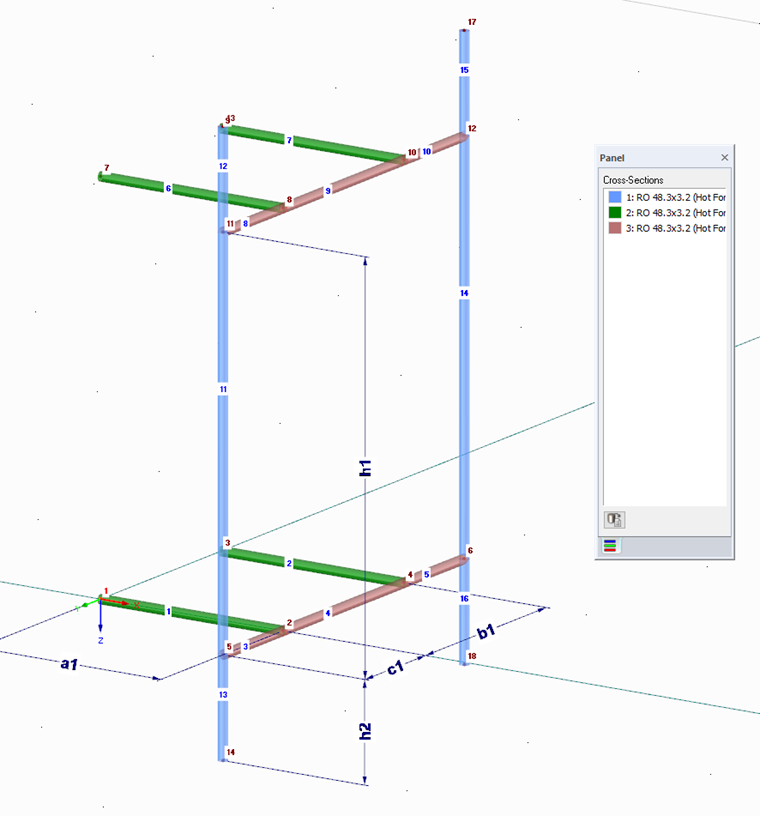

На следующем рисунке показано, как задать параметры.

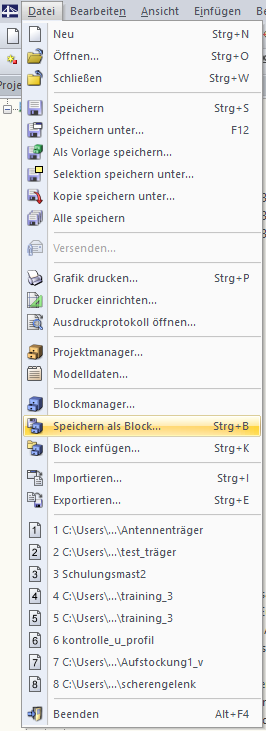

На последнем этапе выберем всю модель и сохраним ее в 2D или 3D в качестве блока в каталоге антенных мачт.

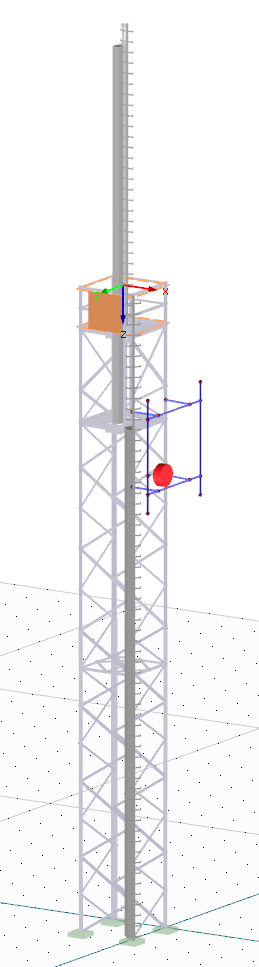

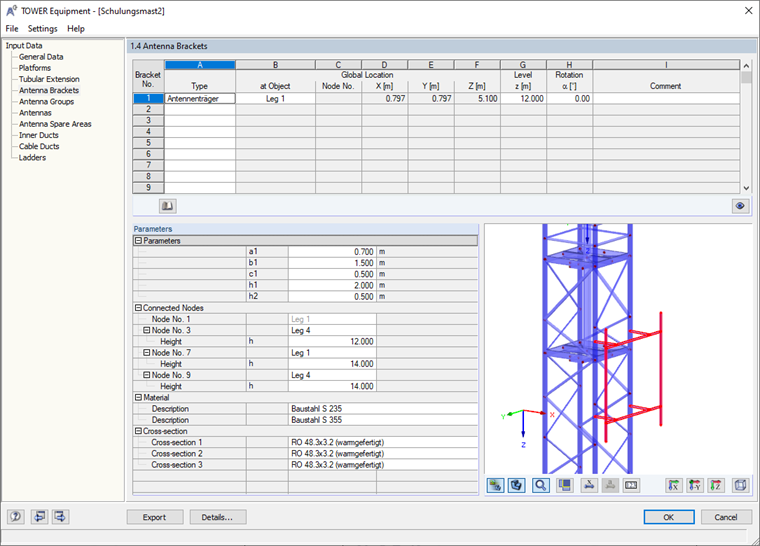

Теперь можно открыть и добавить антенную стойку в дополнительном модуле RF-/TOWER Equipment. Параметры можно легко приспособить требованиям. Кроме того, в соответствующем окне ввода можно задать антенны у стержней с сечением 1.
