Creazione di supporti delle antenne definita dall'utente per l'utilizzo in RF-/TOWER Equipment

Il seguente articolo descrive in dettaglio come creare una supporto d'antenna definita dall'utente che verrà utilizzata nello RF-TOWER Equipment.

In generale, i seguenti punti sono particolarmente importanti quando si crea la staffa dell'antenna:

  • Il primo nodo che sarà collegato alla torre è il nodo numero 1.
  • Un organo con sezione trasversale 2 si collega a questo nodo. Tutte le altre aste collegate alla torre devono avere anche la sezione trasversale 2.
  • Le aste alle quali devono essere collegate le antenne hanno la sezione trasversale numero 1.
  • I membri generali senza proprietà speciali hanno la sezione trasversale 3.

Innanzitutto, crei un nuovo modello e definisci le sezioni trasversali da 1 a 3.

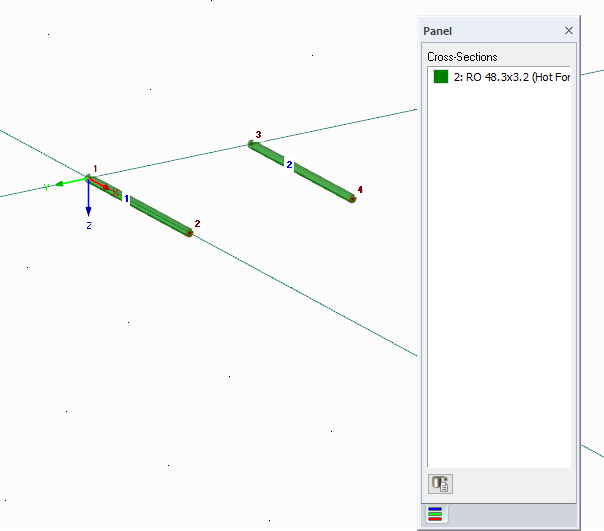

Successivamente, si creano due aste con la sezione trasversale 2, che sarà successivamente collegata a due gambe. Le dimensioni non sono rilevanti, ma dovrebbero essere basate su una torre comune.

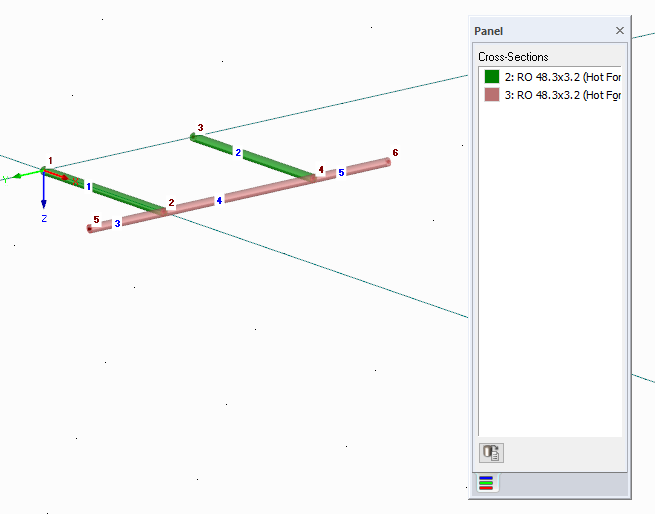

Le prossime tre aste sono aste generali senza una funzione speciale e, pertanto, hanno la sezione trasversale numero 3.

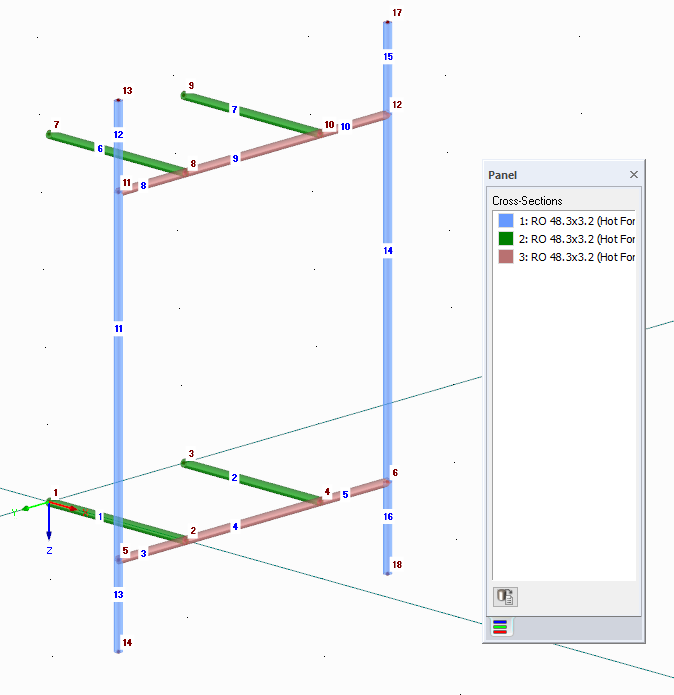

Copia tutti i membri nella parte superiore e crea sei membri secondo la figura seguente, in cui è possibile definire le antenne. Queste aste sono, quindi, della sezione trasversale 1.

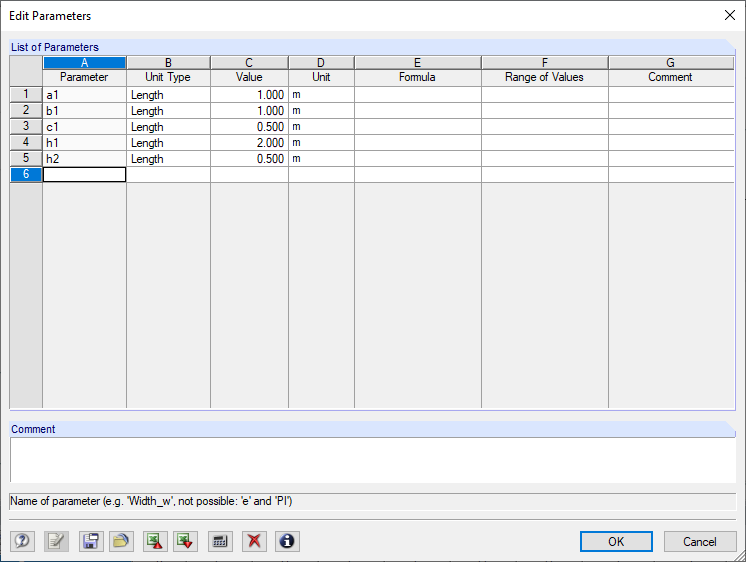

Poiché il supporto dell'antenna deve essere utilizzato per tutte le torri e gli alberi con dimensioni diverse, è necessario parametrizzare i nodi. Per fare ciò, creare tutti i parametri nel primo passaggio. Per aprire la finestra di dialogo corrispondente, fare clic sul pulsante [Modifica parametri] sopra la tabella. È importante non utilizzare i parametri a e b, perché sono già in uso per le piattaforme e la geometria di base della torre. Non è necessario parametrizzare tutti i nodi. Assegnare cinque parametri per questa staffa dell'antenna.

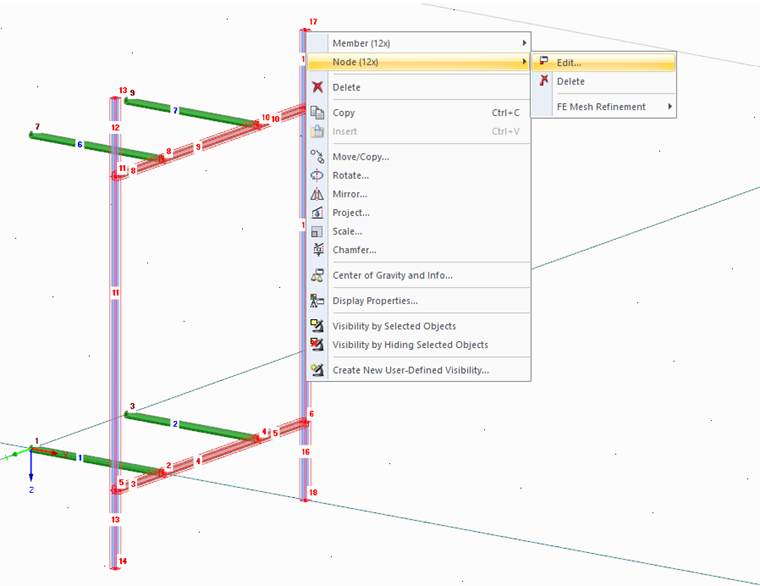

Assegnare i parametri selezionando nodi singoli o multipli e assegnare i parametri alle coordinate o una formula che utilizza i parametri.

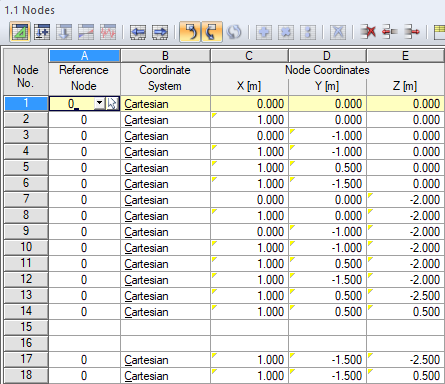

Tutte le coordinate parametrizzate hanno un triangolo giallo nella rispettiva cella, che rende chiaramente visibile la parametrizzazione. Quindi, puoi vedere nella tabella

in che misura i parametri sono stati assegnati e, se necessario, correggere gli errori più rapidamente.

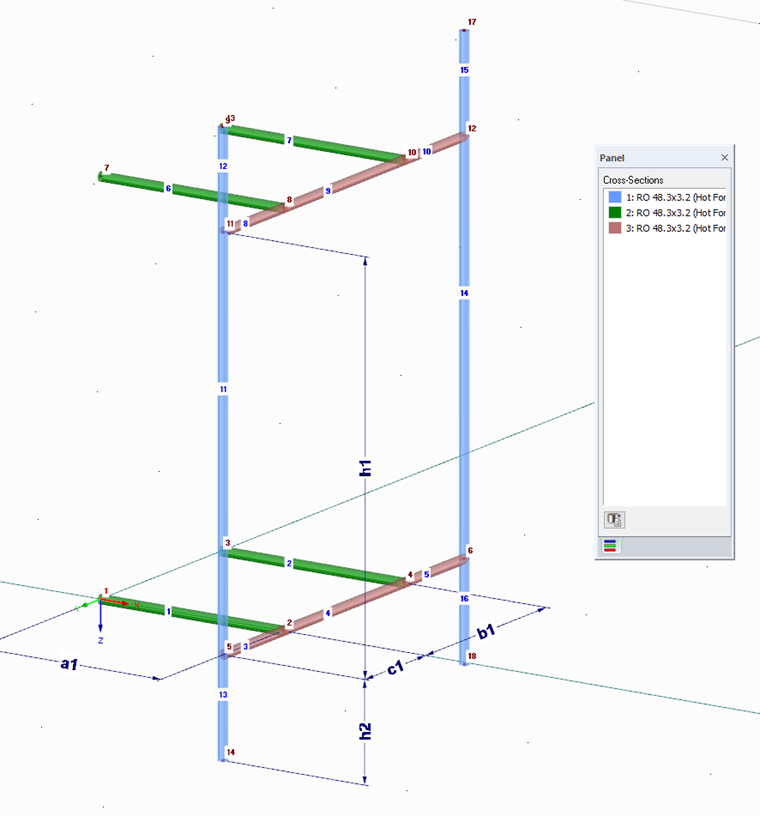

La figura seguente mostra come sono assegnati i parametri.

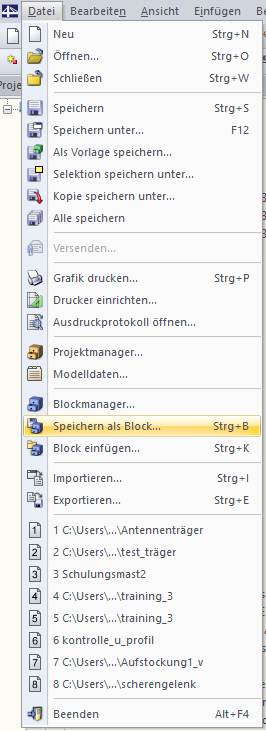

Nell'ultimo passaggio, selezionare l'intero modello e salvarlo come blocco nella directory delle staffe dell'antenna, in 2D o 3D.

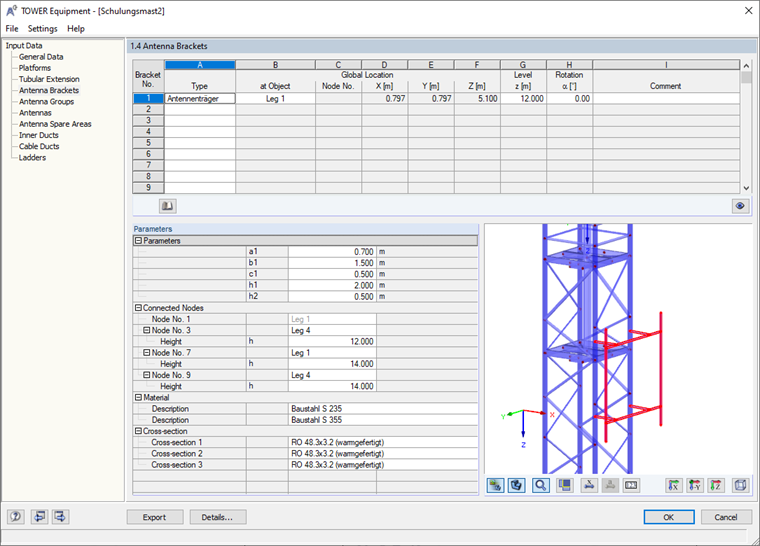

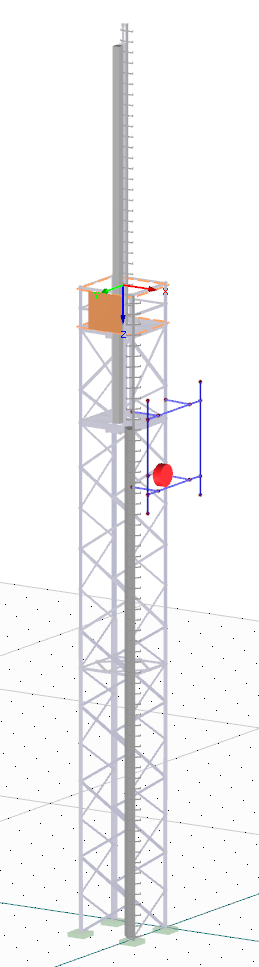

Ora è possibile aprire la staffa dell'antenna e aggiungerla nel modulo aggiuntivo RF-/TOWER Equipment. È possibile regolare facilmente i parametri. È anche possibile assegnare le antenne alle aste con la sezione trasversale 1 nella finestra di input corrispondente.
