Obecně jsou při vytváření důležité následující body:
- Prvnímu uzlu, který se připojí ke stožáru, je přiřazeno číslo uzlu 1.
- K tomuto uzlu se připojí prut s průřezem 2. Všechny ostatní pruty, které se připojí ke stožáru, musí mít také průřez 2.
- Pruty,na které se mají umístit antény, mají průřez číslo 1.
- Obecné pruty bez zvláštních vlastností mají průřez 3.

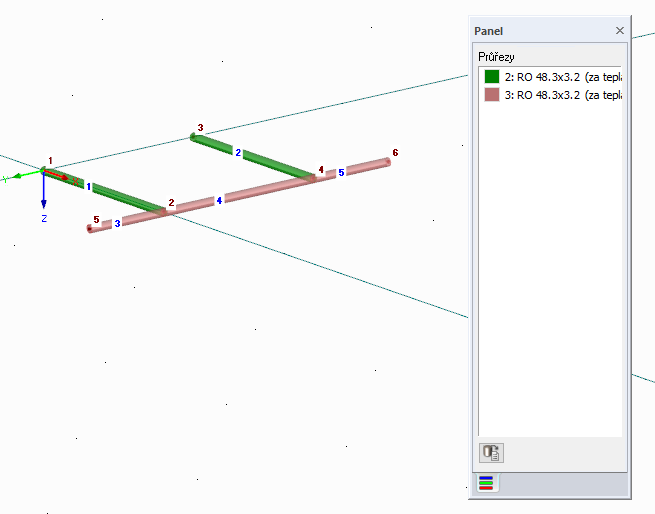

Nejdříve se vytvoří nový model a zadají průřezy 1 až 3.
Následně se vytvoří dva pruty s průřezem 2, které se mají později připojit k rohovým stojkám. Rozměry nejsou relevantní, mělo by se ovšem vycházet z rozměrů běžného stožáru.
Další tři pruty jsou obecné pruty mez speciální funkce, a mají proto průřez číslo 3.

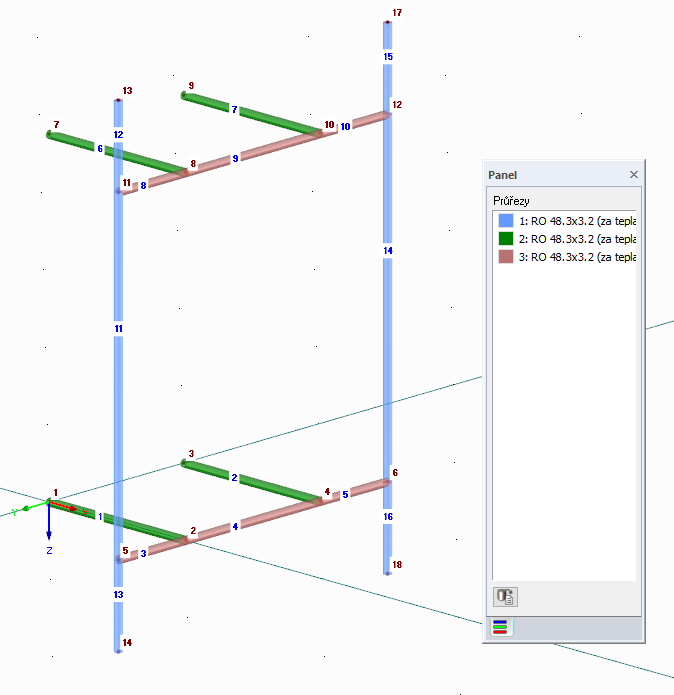

Všechny pruty se zkopírují nahoru a podle následujícího obrázku se vytvoří šest prutů, na nichž lze zadat antény. Tyto pruty mají proto průřez 1.

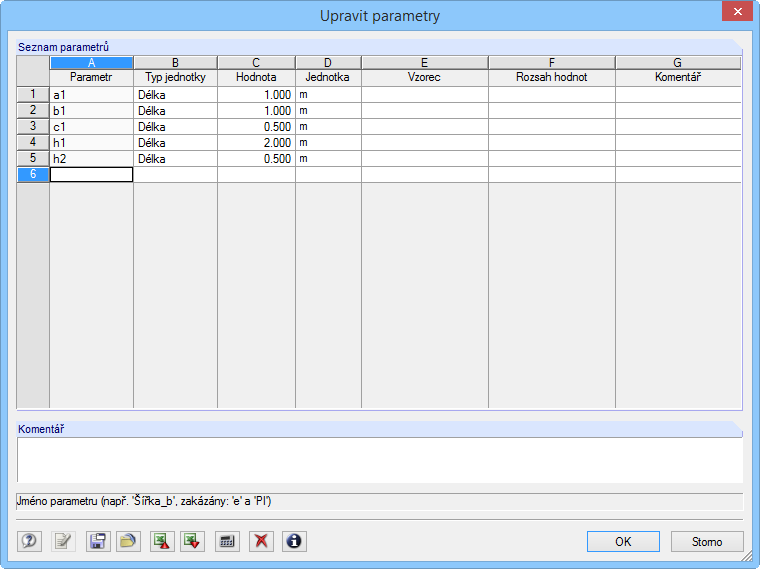

Vzhledem k tomu, že by se měl držák antén používat u stožárů a věží různých rozměrů, je třeba tyto uzly parametrizovat. Proto se v prvním kroku vytvoří všechny parametry. Příslušný dialog můžeme otevřít kliknutím na tlačítko [Upravit parametry] nad tabulkou. Důležité je nepoužít parametry a a b, protože již byly použity u plošin a u základní geometrie stožáru. Není bezpodmínečně nutné parametrizovat všechny uzly. U tohoto držáku antén se zadá pět parametrů.

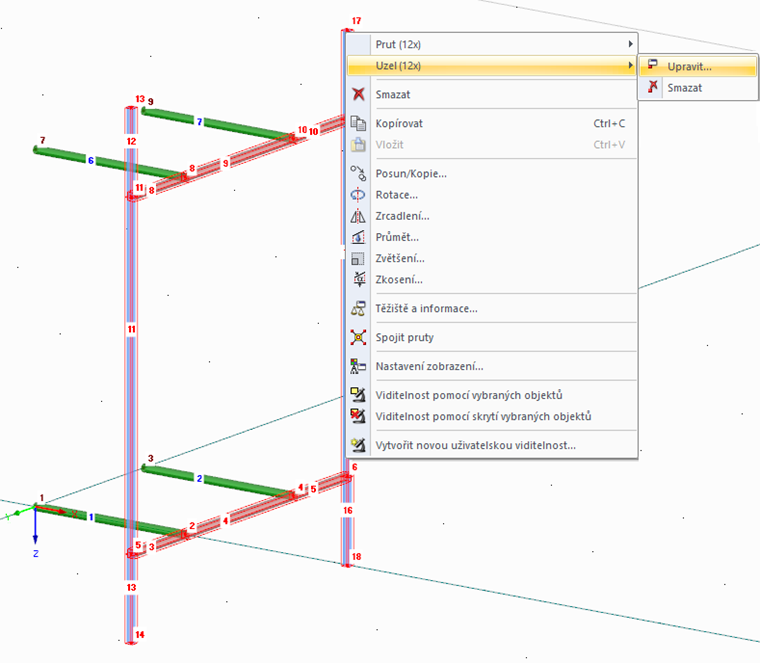

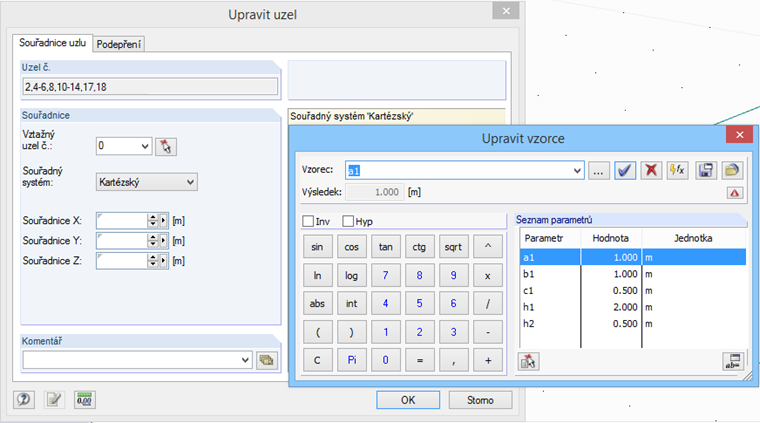

Následně přiřadíme parametry tak, že vybereme jeden nebo více uzlů a příslušným souřadnicím přiřadíme parametry, případně vzorec, který dané parametry obsahuje.

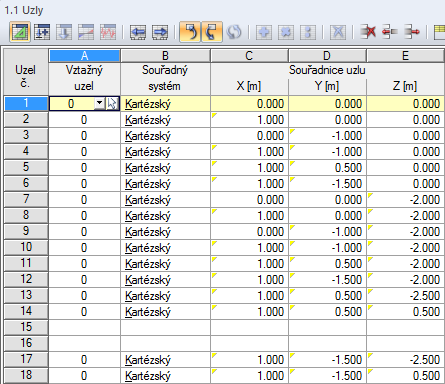

Všechny parametricky zadané souřadnice jsou v příslušném políčku označený žlutým trojúhelníkem, a máme tak dobrý přehled o parametricky zadaných hodnotách. V tabulce tak můžeme na první pohled rychle zhodnotit,
v jakém rozsahu byly parametry přiřazeny a v případě potřeby rychleji opravit chyby.

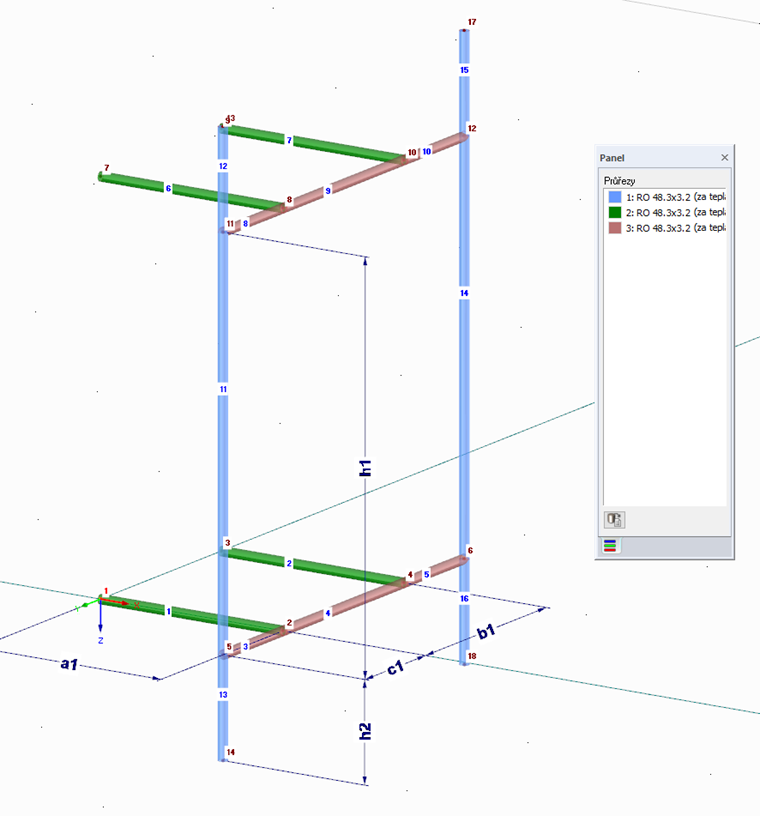

Přiřazení parametrů je přehledně znázorněno na následujícím obrázku.

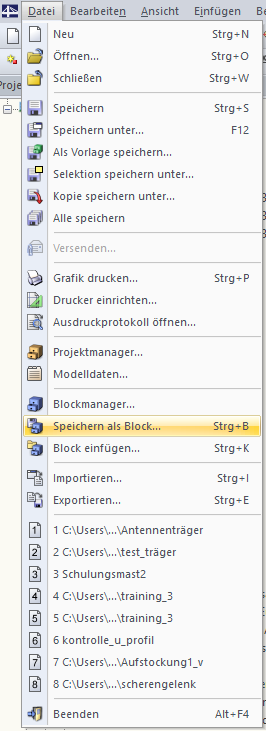

V posledním kroku vybereme celý model a uložíme ho buď ve 2D nebo 3D jako blok do složky držáků antén.

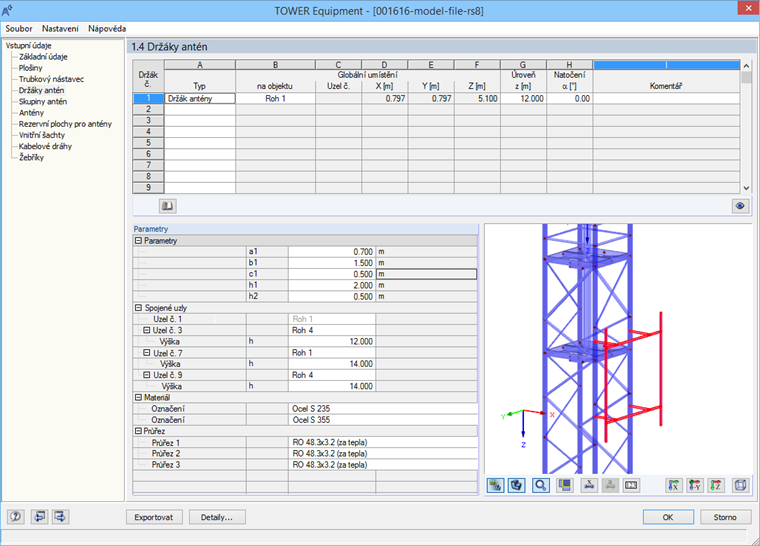

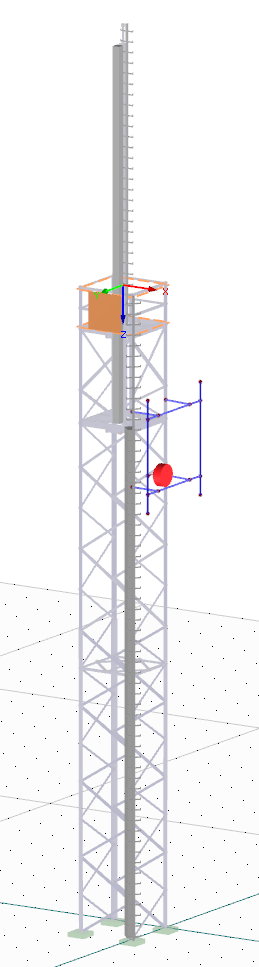

Tento držák antén nyní můžeme v přídavném modelu RF-/TOWER Equipment vyvolávat a vkládat do modelů. Parametry lze snadno přizpůsobit požadavkům. V příslušném vstupním dialogu lze také přiřadit antény prutům s průřezem 1.
