Creación de un soporte de antena definido por el usuario para RF-/TOWER Equipment

El siguiente artículo describe cómo crear un soporte de antena definido por el usuario que se utilizará en RF-/TOWER Equipment.

En general, los puntos siguientes son particularmente importantes cuando crea el soporte de antena:

  • El primer nudo que se conectará a la torre es el nudo número 1.
  • Una barra con la sección 2 se conecta a este nudo. Todas las demás barras que están conectadas a la torre también deben tener la sección 2.
  • Las barras a las que se deben unir las antenas tienen la sección número 1.
  • Las barras generales sin propiedades especiales tienen la sección 3.

Primero, cree un nuevo modelo y defina las secciones 1, 2 y 3.

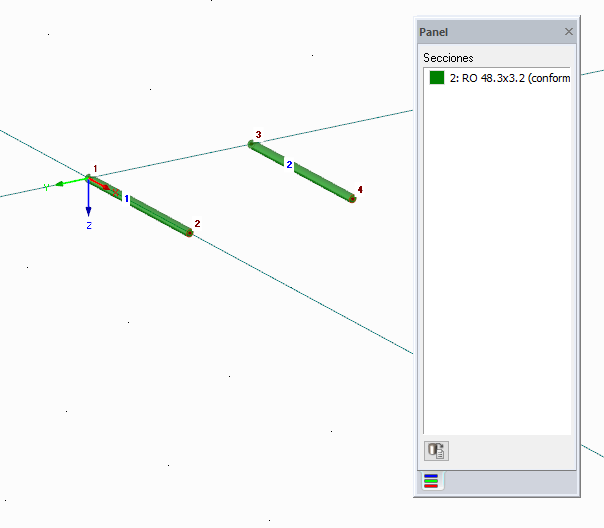

Después, cree dos barras con la sección 2, que luego se conectarán a dos patas. Las dimensiones no son relevantes, pero deberían basarse en una torre común.

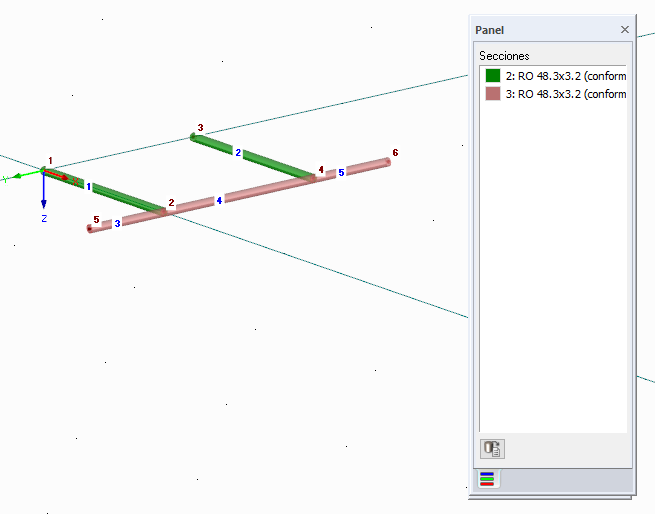

Las tres barras siguientes son barras generales sin función especial y, por lo tanto, tienen la sección número 3.

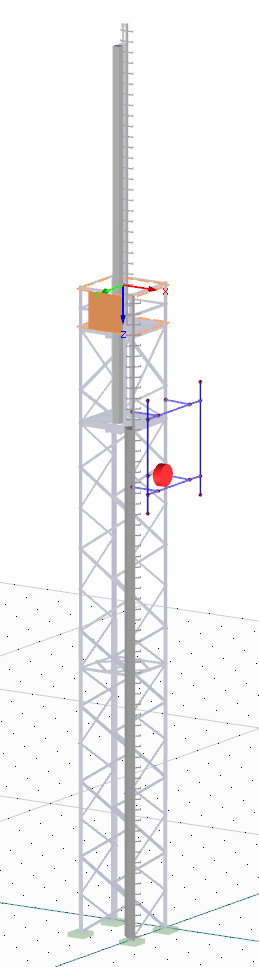

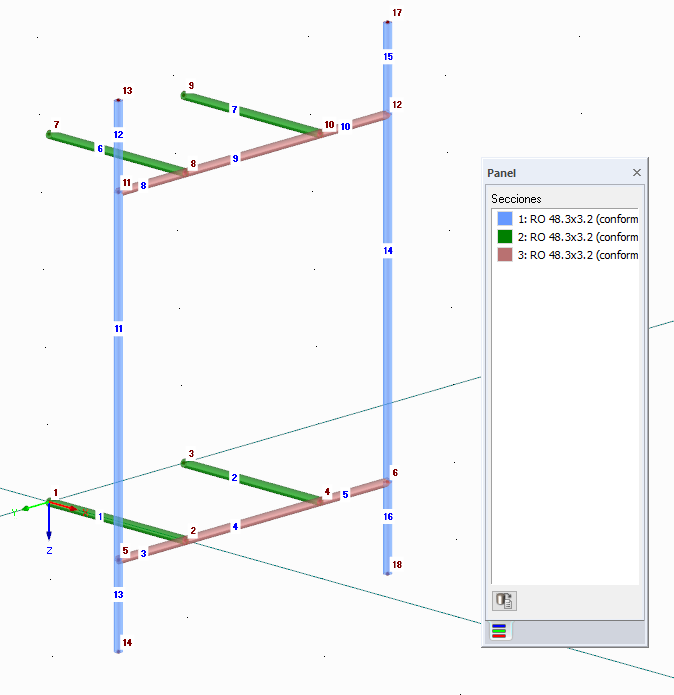

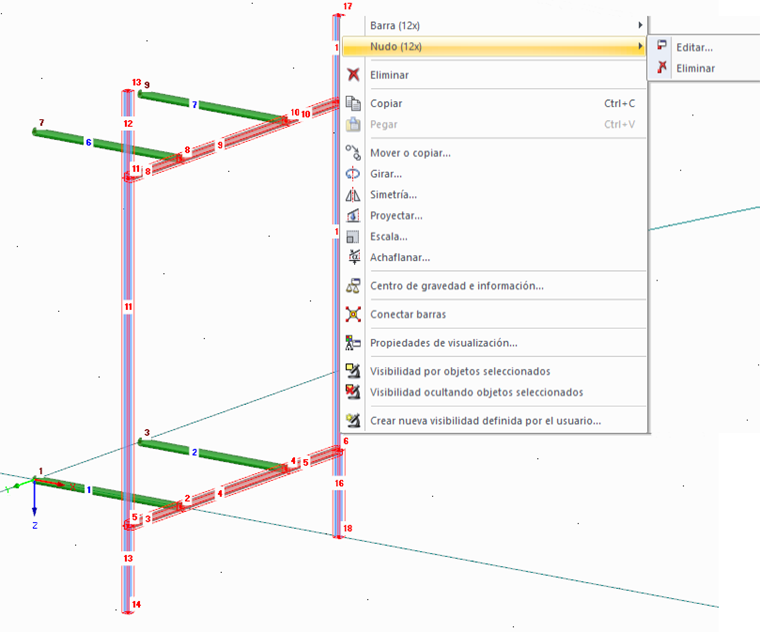

Copie todas las barras en la parte superior y cree seis barras según se ve en la figura siguiente, donde se pueden definir las antenas. Estas barras son por tanto de sección 1.

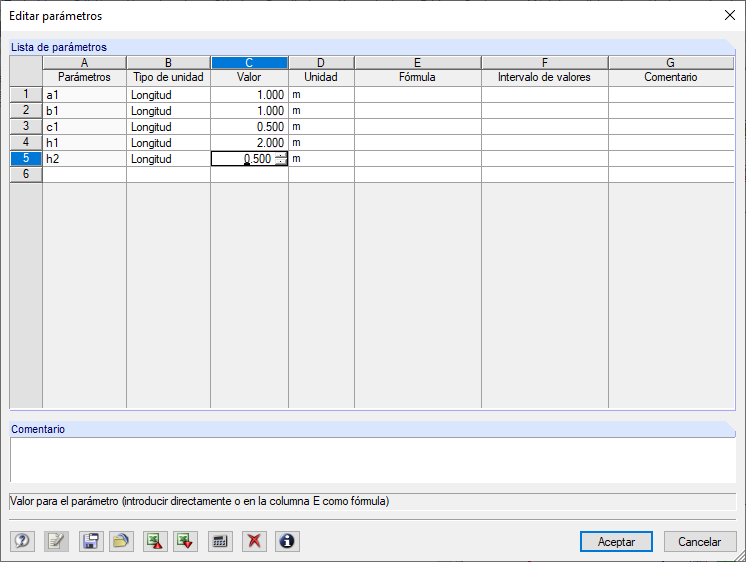

Dado que el soporte de la antena se debería utilizar para cualquier torre y mástil con dimensiones diferentes, es necesario parametrizar los nudos. Para hacerlo, cree todos los parámetros en el primer paso. Para abrir el cuadro de diálogo correspondiente, haga clic en el botón [Editar parámetros] sobre la tabla. Es importante que no utilice los parámetros a y b porque ya se están usando para las plataformas y la geometría básica de la torre. No es necesario parametrizar todos los nudos. Asigne cinco parámetros para este soporte de antena.

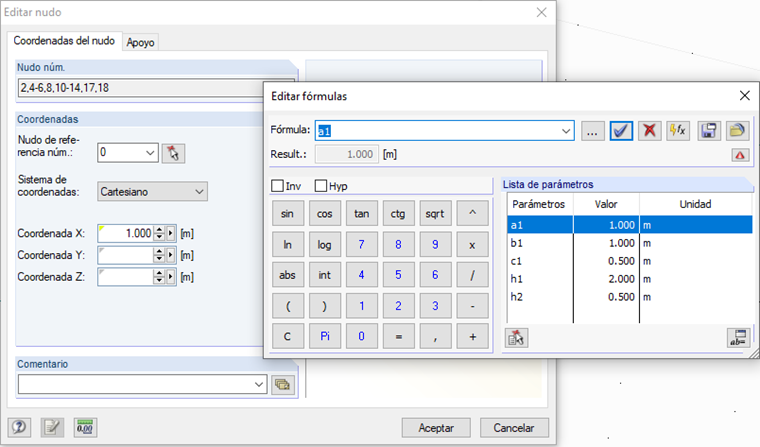

Asigne los parámetros seleccionando nudos simples o múltiples y asigne los parámetros a las coordenadas o una fórmula que utilice estos parámetros.


Todas las coordenadas que se parametrizan tienen un triángulo amarillo en la celda respectiva, lo que hace que la parametrización sea claramente visible. De este modo, puede revisar rápidamente en la tabla hasta qué punto se han asignado los parámetros y, si es necesario, corregir los errores más rápidamente.

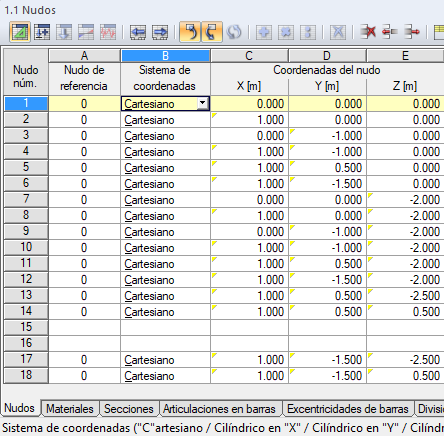

La siguiente figura muestra cómo se asignan los parámetros.

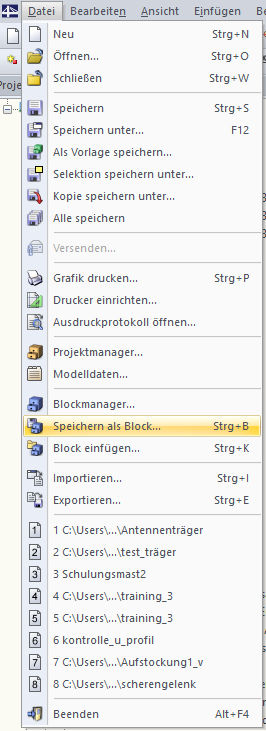

En el último paso, seleccione el modelo completo y guárdelo como un bloque en el directorio de los soportes de antena, ya sea en 2D o 3D.

Ahora puede abrir el soporte de antena y agregarlo al módulo adicional RF-/TOWER Equipment. Puede ajustar fácilmente los parámetros. También puede asignar las antenas a las barras con la sección 1 en la ventana de entrada correspondiente.
