Generell sind für das Erstellen folgende Punkte besonders wichtig:
- Der erste Knoten, welche mit dem Mast verbundgen wird, trägt die Knotennummer 1.
- An diesen Knoten schließt ein Stab mit dem Querschnitt 2 an. Alle weiteren Stäbe, welche mit dem Mast verbunden werden, müssen auch Querschnitt 2 besitzen.
- Stäbe, an welche Antennen angebracht werden sollen, haben den Querschnitt Nummer 1.
- Allgemeine Stäbe ohne besondere Eigenschaften besitzen den Querschnitt 3.
Zu Beginn wird ein neuen Modell erstellt und zuerst die Querschnitte 1 bis 3 definiert.

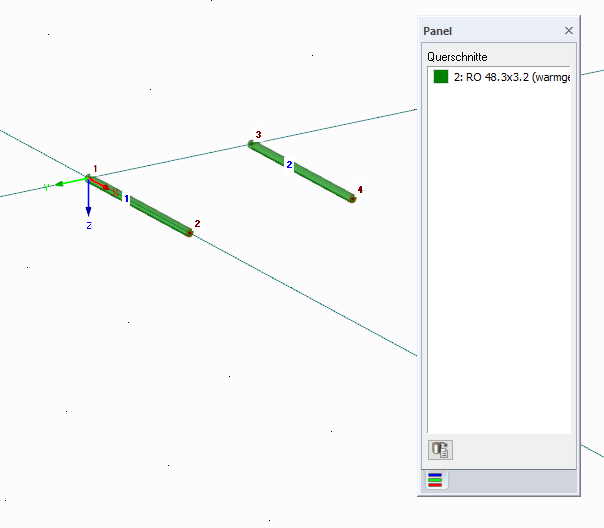

Anschließend werden zwei Stäbe mit dem Querschnitt 2 erstellt, welche später an zwei Eckstiele angeschlossen werden sollen. Die Maße sind nicht relevant, sollen sich jedoch an einem üblichen Mast orientieren.

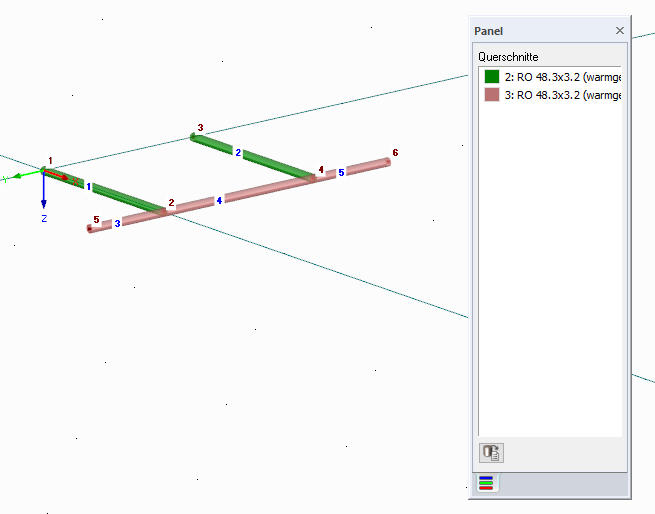

Die nächsten drei Stäbe sind allgemeine Stäbe ohne besondere Funktion und tragen daher den Querschnitt mit der Nummer 3.

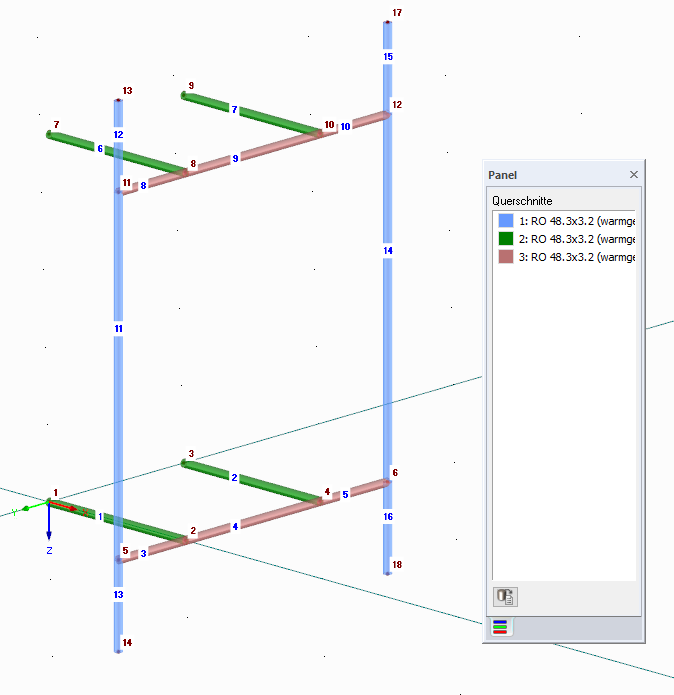

Alle Stäbe werden nach oben kopiert und sechs Stäbe anhand der folgenden Abbildung erstellt, an welche Antennen definiert werden können. Diese Stäbe haben demnach den Querschnitt 1.

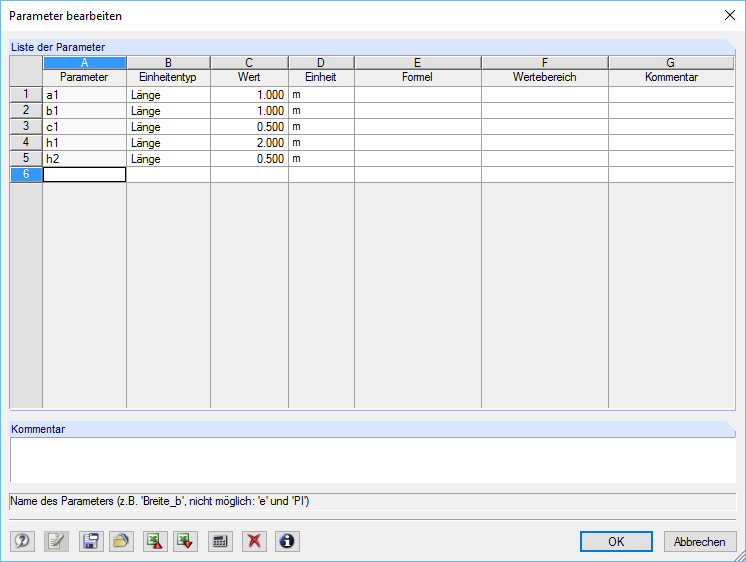

Da der Antennenträger für beliebige Türme und Maste mit verschiedenen Maßen benutzt werden soll, ist es notwendig, die Knoten zu parametrisieren. Hierzu werden im ersten Schritt alle Parameter erstellt. Den zugehörigen Dialog kann man über der Tabelle mit der Schaltfläche [Parameter bearbeiten] öffnen. Wichtig ist, dass die Parameter a und b nicht verwendet werden, da sie bereits bei den Bühnen und der Grundgeometrie des Mastes verwendet werden. Es müssen nicht zwingend alle Knoten parametrisiert werden. Für diesen Antennenträger werden fünf Parameter vergeben.

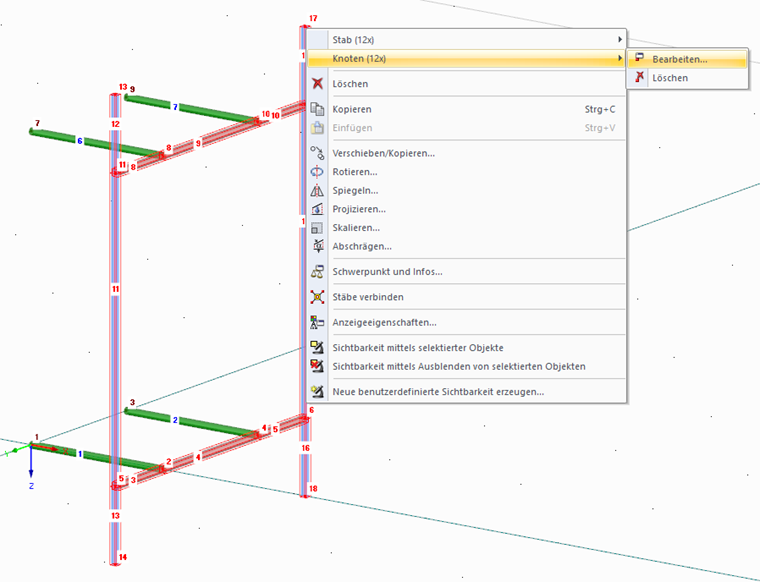

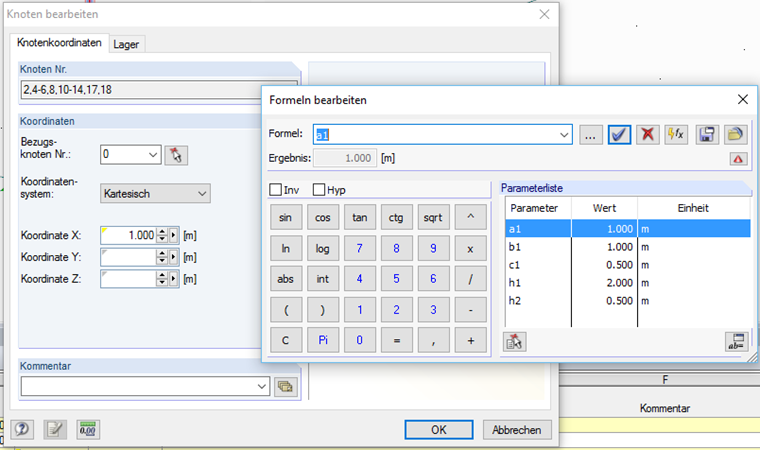

Anschließend vergibt man die Parameter, indem man einzelne oder mehrere Knoten selektiert und den Koordinaten die Parameter zuweist beziehungsweise eine Formel, welche auf die Parameter zurückgreift.

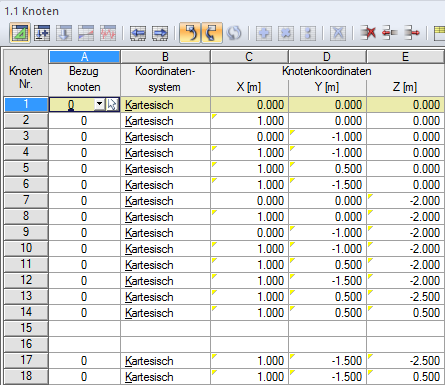

Alle Koordinaten, welche parametrisiert sind, tragen in der jeweiligen Zelle ein gelbes Dreieck, was die Parametrisierung sichtbar macht. Somit kann in der Tabelle schnell überblickt werden,
in welchem Umfang die Parameter vergeben wurden und erforderlichenfalls schneller eine Korrektur von Fehlern erfolgen.

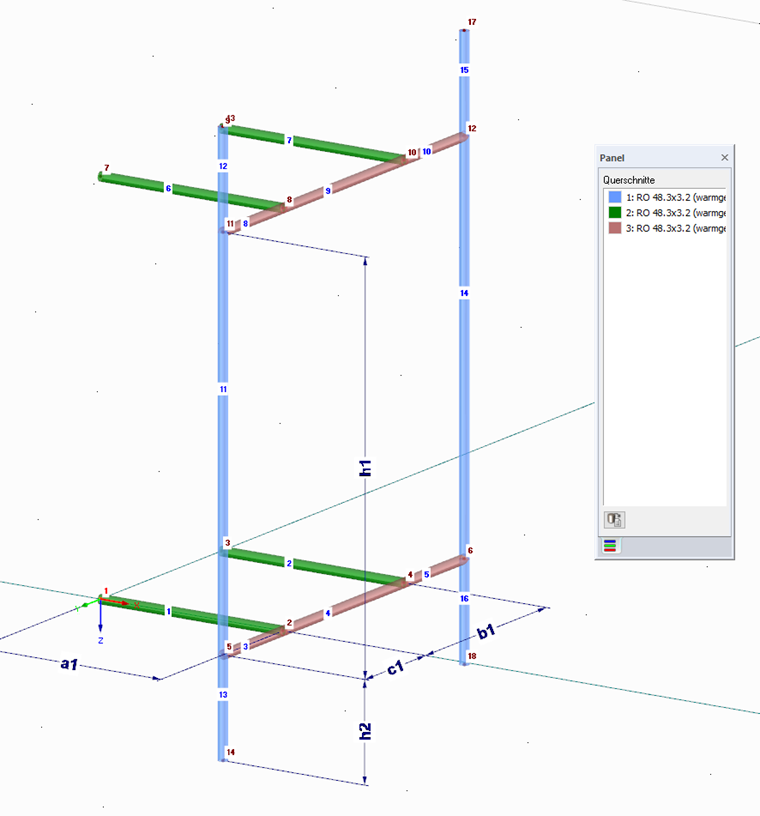

Eine Übersicht wie die Parameter zugeordnet werden, ist in folgendem Bild erkennbar.

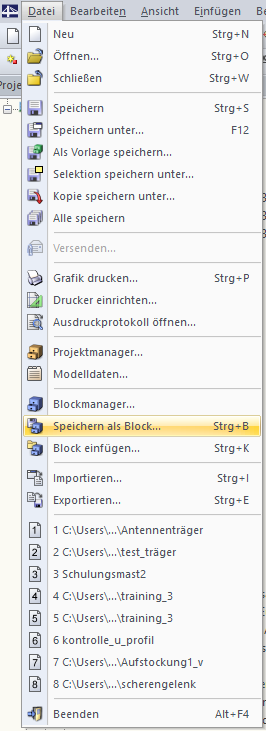

Im letzten Schritt wird das gesamte Modell selektiert und als Block im Verzeichnis der Antennenträger abgespeichert, entweder 2D oder 3D.

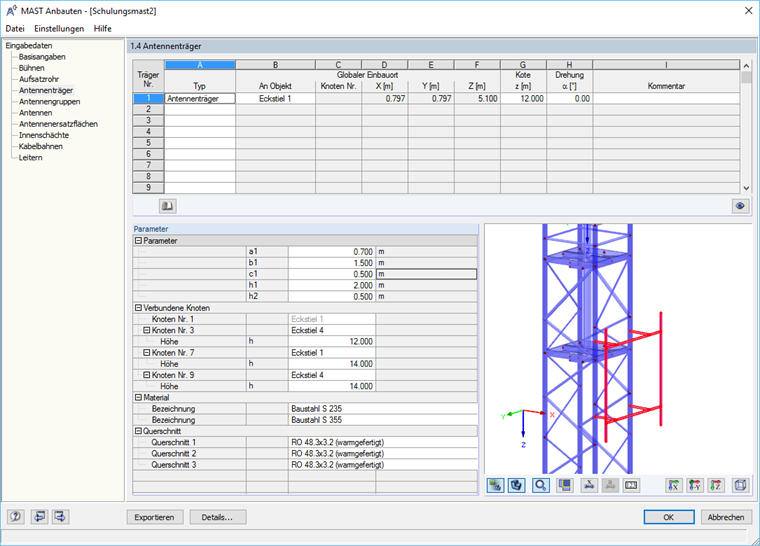

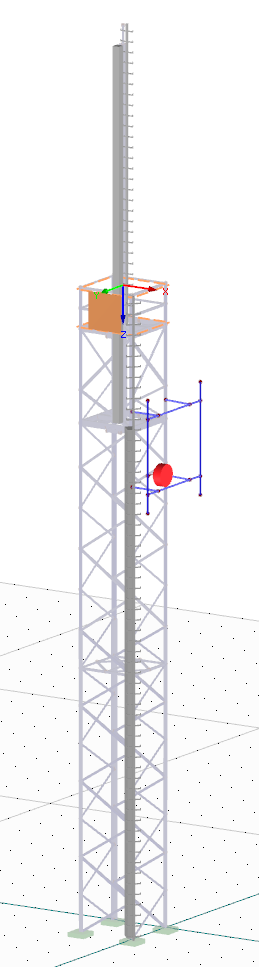

Der Antennenträger kann nun im Zusatzmodul RF-/MAST Anbauten aufgerufen und hinzugefügt werden. Die Parameter können bequem den Erfordernissen angepasst werden. Auch die Vergabe der Antennen an den Stäben mit dem Querschnitt 1 ist in der entsprechenden Eingabemaske möglich.
